Inhaltszusammenfassung für TechniSat PalSat 1

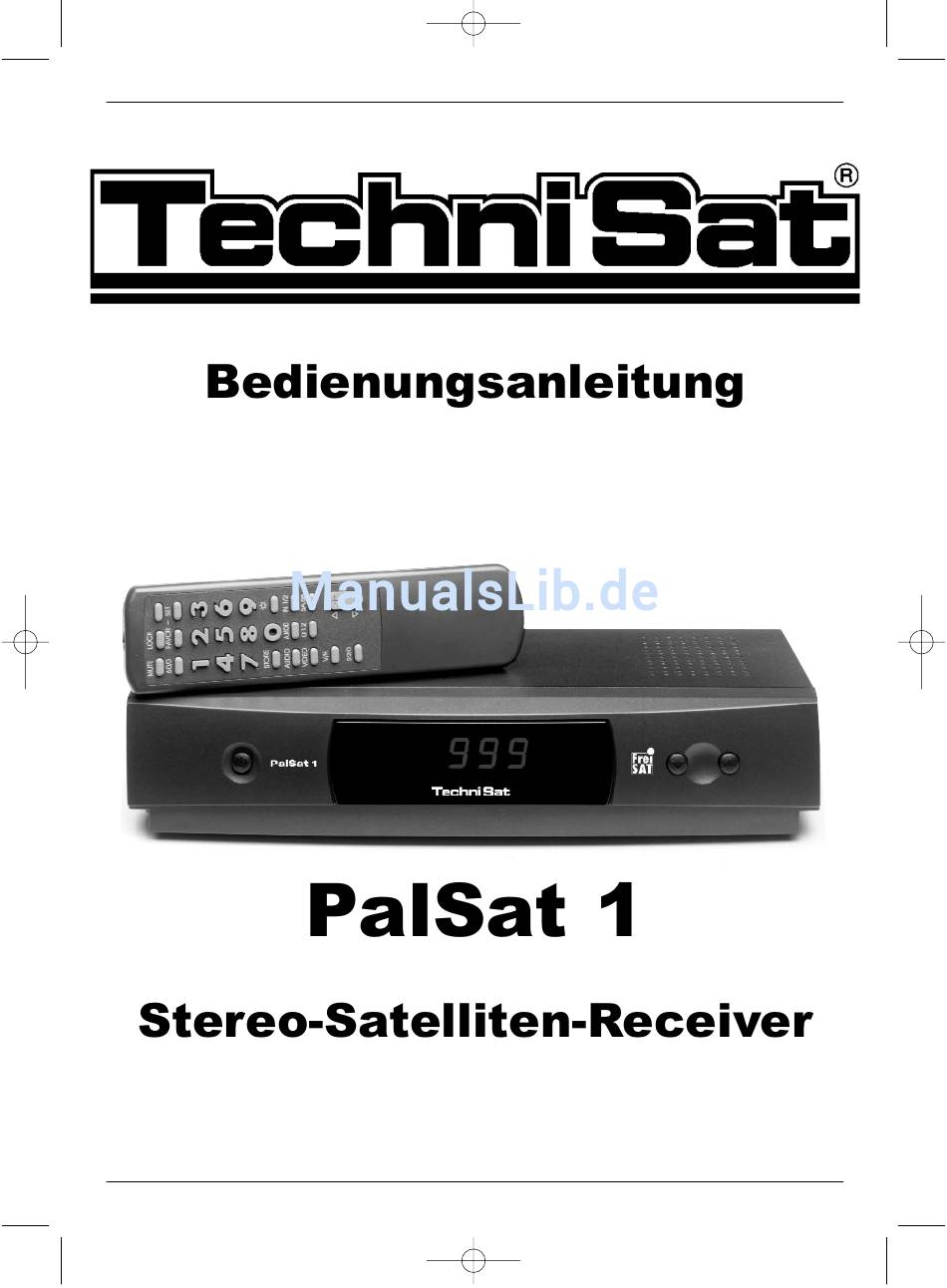

- Seite 1 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 1...
- Seite 2 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 2 Inhaltsverzeichnis Netzanschluß ........8 Außeneinheit .
- Seite 3 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 3...
- Seite 4 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 4 Fernbedienung Lock Ein/Standby Mute 60 Hz Steuerimpuls Favor Zehnertastatur Videolevel Speichern Schaltoption 1/2 Audio Video Satposition A/B V/ H Programm auf Programm ab 22 kHz 0/12V Audiomodus...
- Seite 5 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 5 Sehr geehrter Kunde! Sie haben einen qualitativ hochwertigen Satellitenreceiver erworben. Damit Sie viel Freude mit unseren Produkten haben, unterliegen diese ständigen, strengen Qualitätskontrollen. Wenn Sie diese Bedienungsanleitung gelesen haben, werden Sie feststellen, daß Ihr neuer Satellitenreceiver einfach zu bedienen ist und trotzdem wegen seiner komfortabelen Ausstat- tung keine Wünsche offen läßt.
-
Seite 6: Sicherheitshinweise
bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 6 Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. >... - Seite 7 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 7...
-
Seite 8: Anschluß An Ein Fernsehgerät
bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 8 4 Anschluß Die im folgenden erscheinenden Verweise usw. beziehen sich auf die Zeichnung auf Seite 8. 4.1 Netzanschluß Der Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch werden Zerstörungen des Receivers oder anderer Komponenten ausgeschlossen. -
Seite 9: Bedienung
bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 9 > Stellen Sie mittels eines Schraubendrehers den Ausgangskanals so ein, dass Sie auf dem TV-Gerät zwei senkrechte, weiße Balken erhalten. Sollte auf diesem Kanal immer noch kein störungsfreier Empfang möglich sein, wie- derholen Sie diese Prozedur, bis Sie einen geeigneten Kanal gefunden haben. > Nachdem Sie einen optimalen UHF-Kanal gefunden haben, vergessen Sie nicht, die- sen an Ihrem Fernsehgerät abzuspeichern. -
Seite 10: Favorisierte Programme
bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 10 5.4 Favorisierte Programme Sie haben die Möglichkeit Ihre Lieblingsprogramme in eine separate Liste aufzunehmen. Nach dem Einschalten der FAV-Funktion haben Sie dann nur noch Zugriff auf diese ausge- wählten Programme. > Zum Aufnehmen eines Programms in die Auswahlliste, wählen Sie dieses an und betätigen anschließend die Taste . - Seite 11 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 11 Signal “ ”. > Drücken Sie die Taste so lange bis die Anzeige “ ” fünfmal blinkt um den eingestellten Wert zu speichern. Während Sie mit Hilfe der 22-kHz-Steuerung zwei LNBs Steuern können, können Sie mit Hilfe der DiSEqC-Steuerung bis zu vier LNBs über einen Multischalter steuern.
-
Seite 12: Kindersicherung/ Programmierungssperre
bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 12 7 Kindersicherung/ Programmierungssperre Mit der Taste können Sie folgende zusätzliche Funktionen einstellen: Einzelne Programme sperren die Frequenzabstimmung gegen Verstellen sichern eine neue Codezahl programmieren Das Sperren einzelner Programme: > Nach Anwahl des entsprechenden Programmes drücken Sie die Taste . - Seite 13 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 13 8 Installationsmodus: Die folgenden Einstellungen brauchen Sie nur vorzunehmen, wenn Ihre Sat-Anlage nicht Astra1D-tauglich ist, also keine LOF von 9,75 GHz hat. In den meisten Fällen hat Ihre Sat-Anlage eine LOF von 9,75 GHz. >...
- Seite 14 bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 14 9 Fehlersuchhilfen Kein Bild,kein Ton, Keine Netzspannung vorhanden Netzkabel und Anschlußkabel Display leuchtet nicht am Receiver überprüfen Kein Bild, kein Ton, Defekte, fehlerhafte oder fehlen- Alle Kabelverbindungen prü- Display leuchtet de Kabelverbindung Außeneinheit ist falsch ausge- Außeneinheit richtig ausrich- richtet Hindernisse behindern den...
-
Seite 15: Technische Daten
bed_anl_b_PalSat 1.qxd 25.01.01 16:00 Seite 15 10 Technische Daten Eingangsfrequenz 700-2747 MHz Eingangsimpedanz 75 Ohm ZF-Bandbreite 27 MHz bei 3 dB Audiobandbreite 5 MHz - 9,99 MHz Frequenzgang 50 Hz - 15 kHz Ausgangsspannung vertikal ca. 14 V horizontal ca. 18 V Ausgangsstrom max. - Seite 16 Dadurch ist eine Übertragung und Verarbeitung im Receiver möglich. 1. ZF = Zwischenfrequenz hr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 01/01 TechniSat und PalSat 1 sind eingetragene Warenzeichen der TechniSat Digital GmbH Postfach 560 54541 Daun www.technisat.de...
