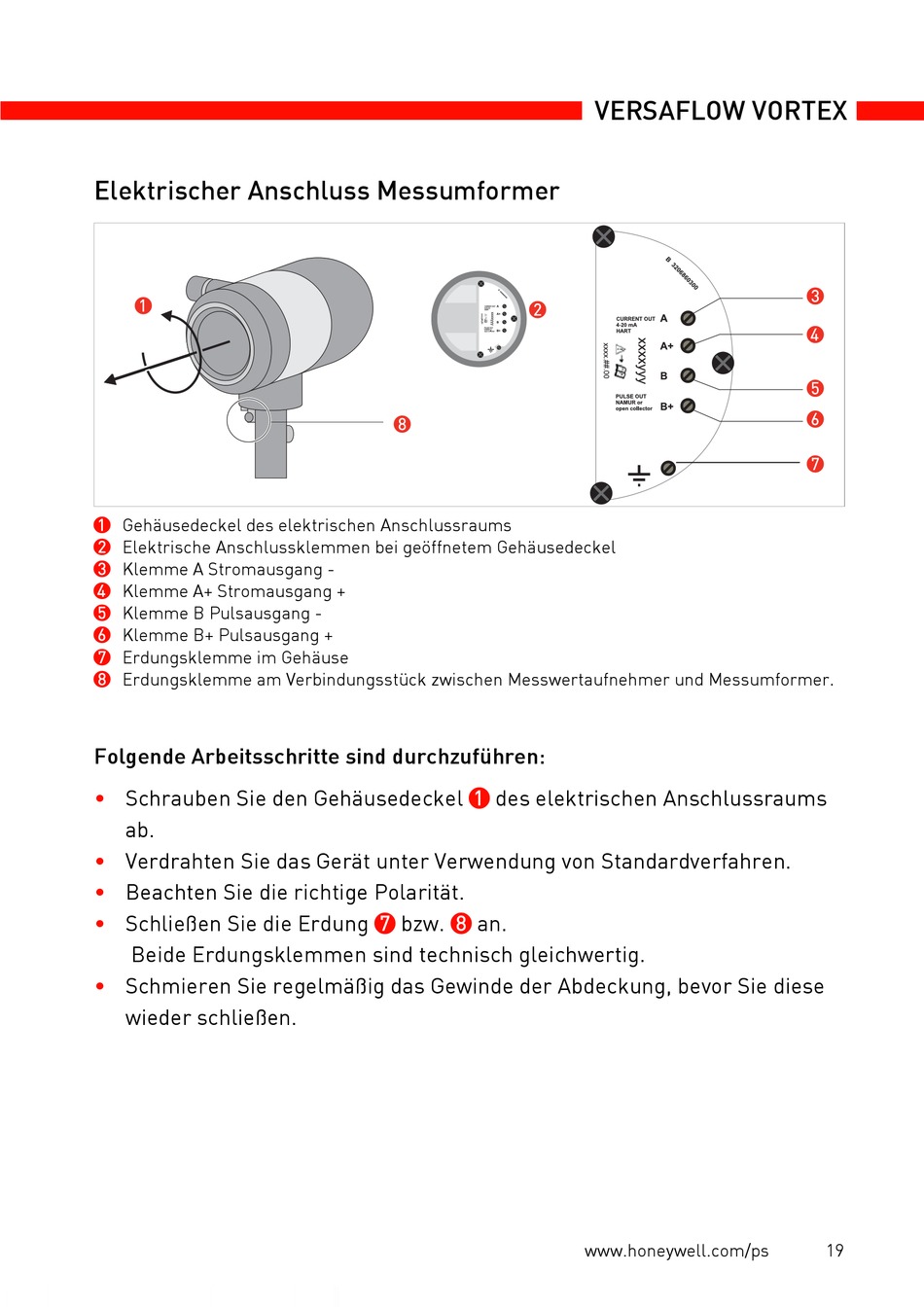

Elektrischer Anschluss Messumformer
Gehäusedeckel des elektrischen Anschlussraums
1
2
Elektrische Anschlussklemmen bei geöffnetem Gehäusedeckel
Klemme A Stromausgang -
3
Klemme A+ Stromausgang +
4
5
Klemme B Pulsausgang -
Klemme B+ Pulsausgang +
6
Erdungsklemme im Gehäuse
7
Erdungsklemme am Verbindungsstück zwischen Messwertaufnehmer und Messumformer.
8
Folgende Arbeitsschritte sind durchzuführen:
•
Schrauben Sie den Gehäusedeckel
ab.
•
Verdrahten Sie das Gerät unter Verwendung von Standardverfahren.
•
Beachten Sie die richtige Polarität.
•
Schließen Sie die Erdung
Beide Erdungsklemmen sind technisch gleichwertig.
•
Schmieren Sie regelmäßig das Gewinde der Abdeckung, bevor Sie diese
wieder schließen.
des elektrischen Anschlussraums
1
bzw.
an.
7
8
VERSAFLOW VORTEX
www.honeywell.com/ps
19
