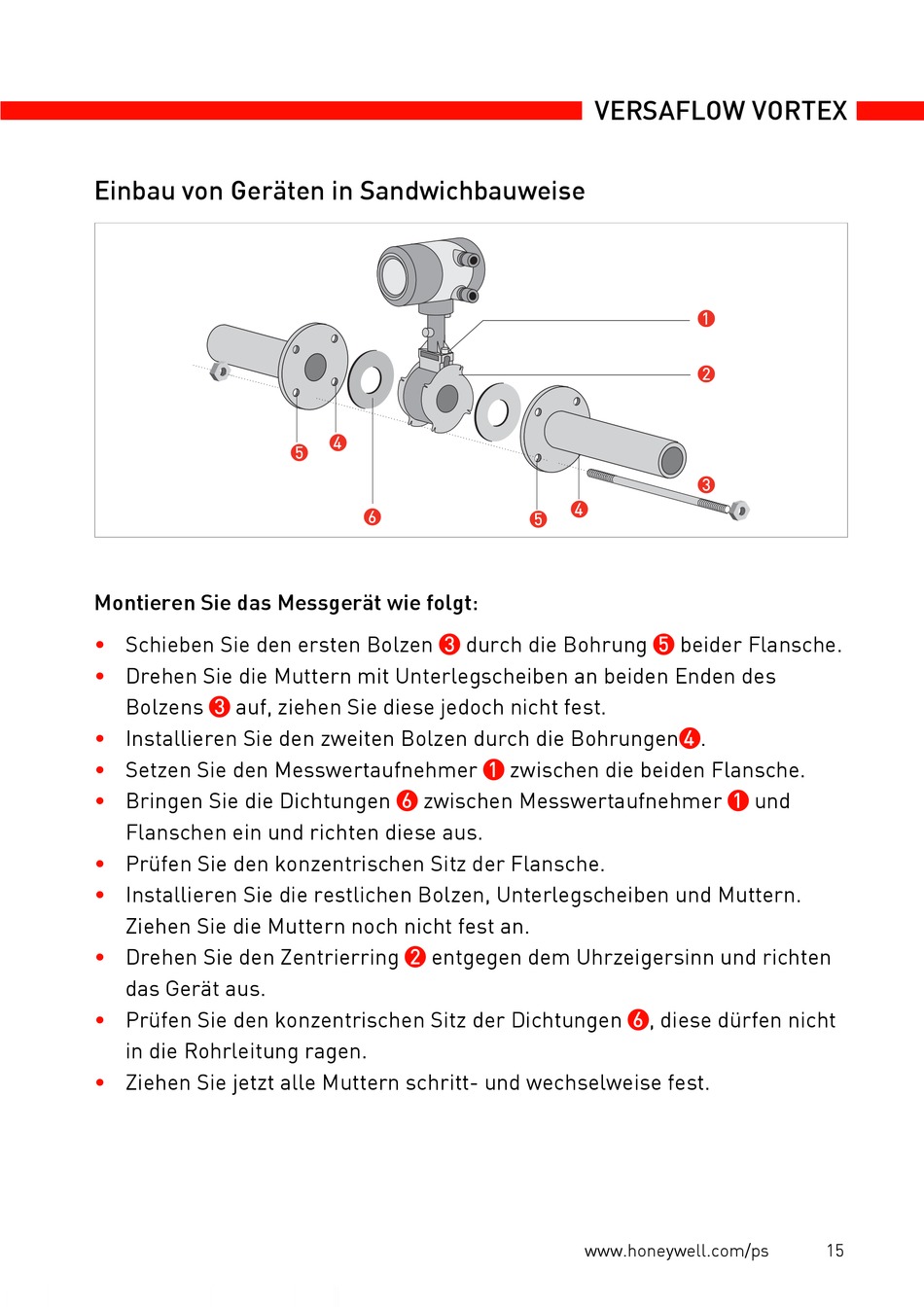

Einbau von Geräten in Sandwichbauweise
Montieren Sie das Messgerät wie folgt:
•
Schieben Sie den ersten Bolzen
•
Drehen Sie die Muttern mit Unterlegscheiben an beiden Enden des
Bolzens
auf, ziehen Sie diese jedoch nicht fest.
3
•
Installieren Sie den zweiten Bolzen durch die Bohrungen4.
•
Setzen Sie den Messwertaufnehmer
•
Bringen Sie die Dichtungen
Flanschen ein und richten diese aus.
•
Prüfen Sie den konzentrischen Sitz der Flansche.
•
Installieren Sie die restlichen Bolzen, Unterlegscheiben und Muttern.
Ziehen Sie die Muttern noch nicht fest an.
•
Drehen Sie den Zentrierring
das Gerät aus.
•
Prüfen Sie den konzentrischen Sitz der Dichtungen 6, diese dürfen nicht
in die Rohrleitung ragen.
•
Ziehen Sie jetzt alle Muttern schritt- und wechselweise fest.
durch die Bohrung
3
1
zwischen die beiden Flansche.
zwischen Messwertaufnehmer
6
entgegen dem Uhrzeigersinn und richten
2
VERSAFLOW VORTEX
beider Flansche.
5
und
1
