VERSAFLOW VORTEX

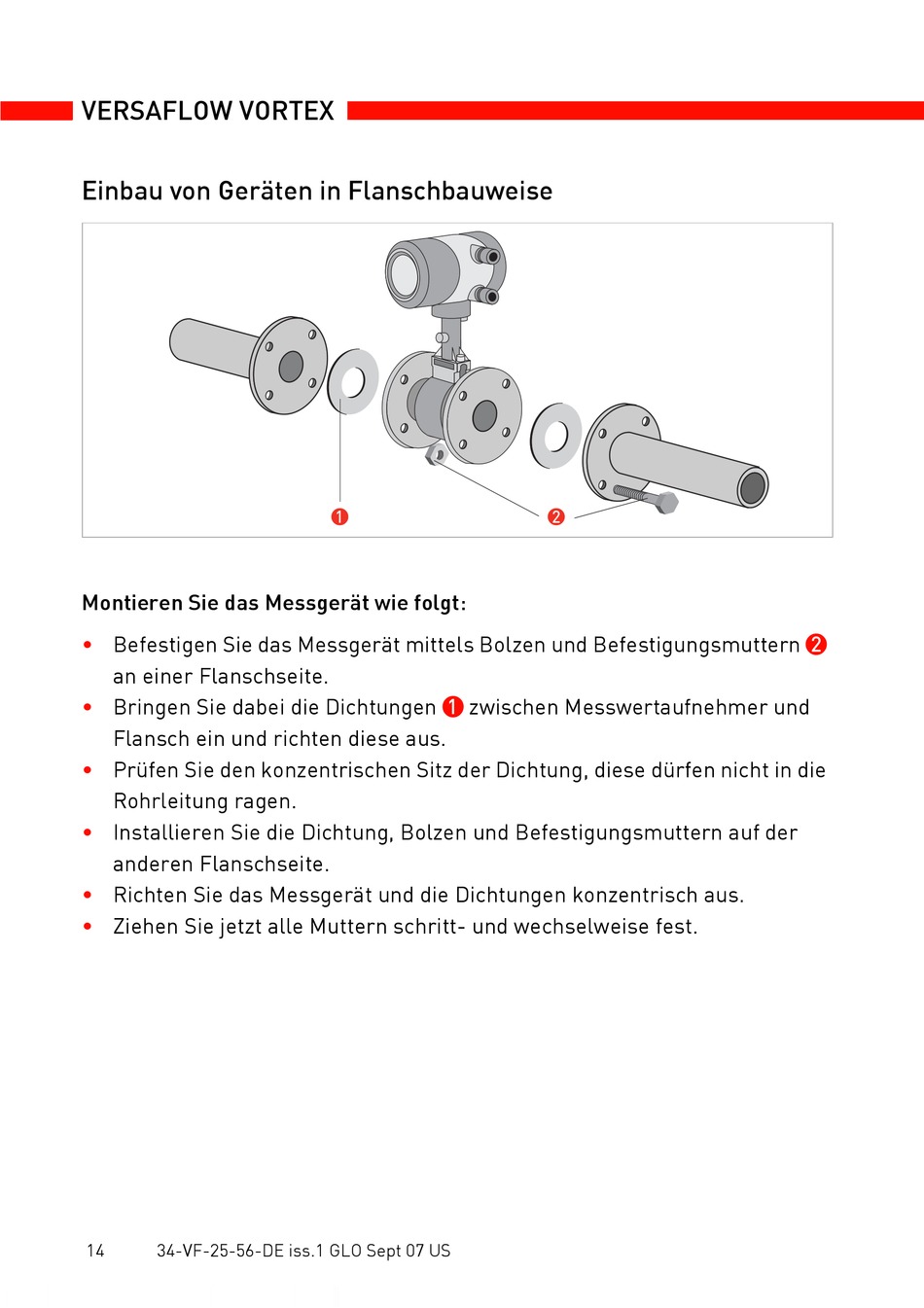

Einbau von Geräten in Flanschbauweise
Montieren Sie das Messgerät wie folgt:
•
Befestigen Sie das Messgerät mittels Bolzen und Befestigungsmuttern
an einer Flanschseite.
•
Bringen Sie dabei die Dichtungen
Flansch ein und richten diese aus.
•
Prüfen Sie den konzentrischen Sitz der Dichtung, diese dürfen nicht in die
Rohrleitung ragen.
•
Installieren Sie die Dichtung, Bolzen und Befestigungsmuttern auf der
anderen Flanschseite.
•
Richten Sie das Messgerät und die Dichtungen konzentrisch aus.
•
Ziehen Sie jetzt alle Muttern schritt- und wechselweise fest.
14
34-VF-25-56-DE iss.1 GLO Sept 07 US
zwischen Messwertaufnehmer und
1
2
