Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
10
Entfernen Sie die Schablone von der Montagefläche.
11
Nehmen Sie die erforderliche Verkabelung vor
(Verbindungen, Seite
2).
12
Bringen Sie die Einbaudichtung an der Rückseite des Radios
an
.
13
Setzen Sie das Radio in den Ausschnitt ein.
14
Sichern Sie das Radio mit den mitgelieferten Schrauben
an der Montagefläche.
15
Setzen Sie die Schraubenabdeckungen
Verbindungen
Das Radio muss mit der Stromversorgung, den Lautsprechern
und Medieneingabequellen verbunden sein, die ordnungsgemäß
funktionieren. Planen Sie die Anordnung von Radio,
Lautsprechern und Eingabequellen sorgsam, bevor Sie
Verbindungen herstellen.

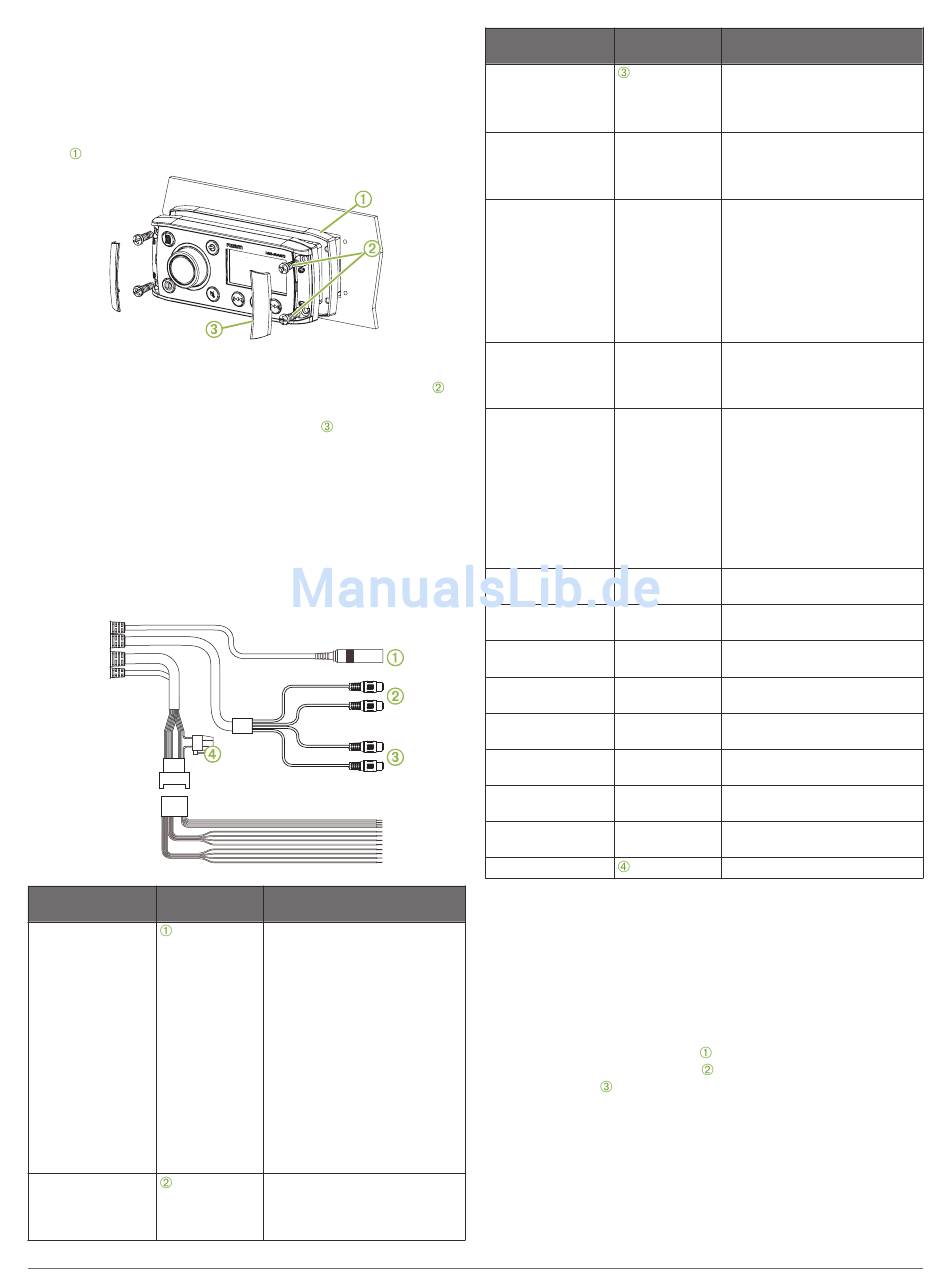

Identifizierung der Leitungen und Anschlüsse des
Kabelbaums
Funktion der
Leitungsfarbe/
Leitung
Nummer
Antenne
Aux-Eingang links
Aux-Eingang rechts
2
auf.
Hinweise
Zum Verbinden des Radios mit
einer herkömmlichen AM-/
UKW-Antenne über einen RF-
Coaxial-Stecker.
Wenn Sie das Radio auf einem
Schiff mit Metallrumpf instal-
lieren, müssen Sie eine
Antenne mit obligatorischer
Masse verwenden. Wenn Sie
das Radio auf einem Schiff
ohne Metallrumpf installieren,
müssen Sie eine Antenne ohne
Masse verwenden. Weitere
Informationen finden Sie in den
Installationsanweisungen der
Antenne.
Bietet einen roten und einen
weißen RCA-Stereo-Line-
Eingang für Audioquellen wie
CD- oder MP3-Player.
Funktion der
Leitungsfarbe/
Leitung
Nummer
Line-Ausgang für
Zone 1 (links)
Line-Ausgang für
Zone 1 (rechts)
Stromversor-
Rot (bei
gung (+)
manchen
Kabelbäumen
gelb)
Masse (-)
Schwarz
Verstärker ein
Blau
Dimmen
Orange
Lautsprecher –
Weiß
Zone 1 links (+)
Lautsprecher –
Weiß/Schwarz
Zone 1 links (-)
Lautsprecher –
Grau
Zone 1 rechts (+)
Lautsprecher –
Grau/schwarz
Zone 1 rechts (-)
Lautsprecher –
Grün
Zone 2 links (+)
Lautsprecher –
Grün/schwarz
Zone 2 links (-)
Lautsprecher –
Violett
Zone 2 rechts (+)
Lautsprecher –
Violett/schwarz
Zone 2 rechts (-)
Sicherung
Herstellen der Stromversorgung
Wenn Sie das Radio an die Stromversorgung anschließen,
sollten Sie es über die Zündung oder einen anderen manuellen
Schalter verbinden.
Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, verwenden Sie Leitungen nach AWG 14
2
(2,08 mm
). Verwenden Sie bei Verlängerungen von mehr als
1 m (3 Fuß) Leitungen nach AWG 12 (3,31 mm
1
Führen Sie die Stromleitung
anderen manuellen Schalter
Masseleitung
zur Batterie.
FUSION
Hinweise
Bietet einen Fullrange-Ausgang
auf einen externen Verstärker
und ist mit der Lautstärke und
dem Ton für Zone 1 verknüpft.
Zum Verbinden mit dem
positiven Anschluss einer 12-V-
Gleichstromquelle mit einer
Kapazität von 10 A.
Zum Verbinden mit dem
negativen Anschluss einer 12-
Volt-Gleichstromquelle. Diese
Leitung sollte verbunden
werden, bevor die gelbe Leitung
verbunden wird. Alles Zubehör,
das mit dem Radio verbunden
wird, muss eine gemeinsame
Masse verwenden.
Zum Verbinden mit einem
optionalen externen Verstärker,
damit dieser beim Einschalten
des Radios eingeschaltet wird.
Zum Verbinden mit der
Beleuchtungsleitung des Boots,
um das Radiodisplay
abzublenden, wenn die Lichter
eingeschaltet sind.
Der Leitungsquerschnitt der
Beleuchtungsleitung muss für
die Sicherung geeignet sein, die
den Schaltkreis versorgt, mit
dem sie verbunden ist.
Enthält die 10-A-Sicherung.
2
).
zur Zündung oder zum
, und führen Sie die schwarze
