Fusion Apollo RA670 Installationsanweisungen

Apollo RA670 Nachrüstungssatz –
™
Installationsanweisungen
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am Schiff
oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Radio beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Boots getrennt haben.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von FUSION
Lieferumfang
• Adapterplatte
• Einbaudichtung der Adapterplatte
• Acht selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Paar Schraubenabdeckungen
• Staubschutz
• Schablone
Erforderliches Werkzeug
• Stichsäge, Teppichmesser oder Feile
• Kreuzschlitzschraubendreher
• Seewassertaugliches Dichtungsmittel auf Silikonbasis
(optional)
Hinweise zur Montage
Mit diesem Montagesatz können Sie ein FUSION Apollo RA670
Radio in einem Einzel-DIN-Schacht montieren oder ein
vorheriges FUSION Radio, z. B. ein MS-UD/AV650/755 Radio,
ersetzen.
Damit zwischen dem Radio und den Montageplatten
ausreichend Freiraum für die Schrauben vorhanden ist, müssen
Sie evtl. gemäß dieser Installationsanweisungen etwas Material
vom Cockpit entfernen.
HINWEIS: Sie müssen den Staubschutz aus dem Lieferumfang
dieses Nachrüstungssatzes verwenden, wenn Sie das Apollo
RA670 Radio mit diesem Montagesatz installieren.

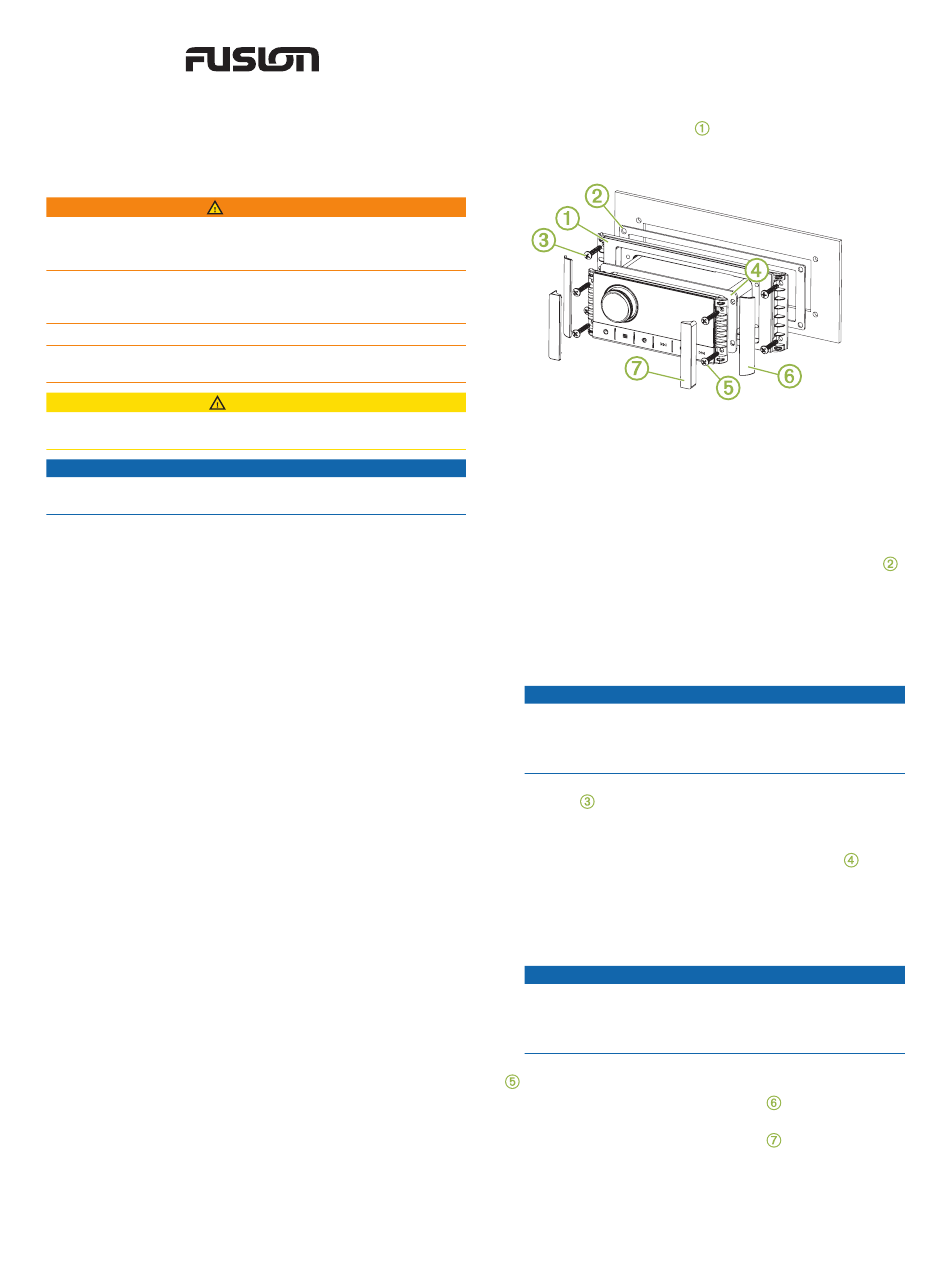

Montieren des Radios mit dem Nachrüstungsmonta­
gesatz
1 Nehmen Sie bei Bedarf das vorhandene Radio aus dem
Cockpit, und reinigen Sie die Oberfläche, um eventuell
vorhandene Dichtungen oder seewassertaugliches
Dichtungsmittel zu entfernen.
®
WARNUNG
ACHTUNG
2
Setzen Sie die mitgelieferte Schablone über den Ausschnitt,
und sehen Sie sich an, wo sich die Montagelöcher in Relation
zum vorhandenen Ausschnitt im Cockpit befinden.
3
Markieren Sie die Vorbohrungen, und bringen Sie sie an.
4 Setzen Sie die Adapterplatte
Freiraum des Ausschnitts und die Positionen der
Vorbohrungen zu überprüfen.
5
Passen Sie die Form oder die Größe des Ausschnitts an,
markieren Sie die neuen Vorbohrungen, und bringen Sie sie
an.
6
Folgen Sie den im Lieferumfang des Radios enthaltenen
Installationsanweisungen, um die erforderliche Verkabelung
durch das Cockpit vorzunehmen.
7 Wählen Sie eine Option:
• Wenn Sie das Radio an einem trockenen Standort
® . installieren, bringen Sie die Dichtung der Adapterplatte
(im Lieferumfang des Nachrüstungssatzes enthalten) an
der Rückseite der Adapterplatte an.
• Wenn Sie das Radio an einem Standort montieren, der
Wasser ausgesetzt ist, tragen Sie um den Ausschnitt
seewassertaugliches Dichtungsmittel auf der
Montagefläche auf.
Installieren Sie die Dichtung nicht, wenn Sie
Dichtungsmittel auf die Montagefläche aufgetragen haben.
Bei gleichzeitiger Verwendung von Dichtungsmittel und
Einbaudichtung wird die Wasserbeständigkeit reduziert.
8
Befestigen Sie die Adapterplatte mit den mitgelieferten
Schrauben
9
Wählen Sie eine Option:
• Wenn Sie das Radio an einem trockenen Standort
installieren, bringen Sie die Dichtung des Radios
Lieferumfang des Radios enthalten) an der Rückseite der
Radioplatte an.
• Wenn Sie das Radio an einem Standort montieren, der
Wasser ausgesetzt ist, tragen Sie seewassertaugliches
Dichtungsmittel auf die Adapterplatte auf.
Installieren Sie die Dichtung nicht, wenn Sie
Dichtungsmittel auf die Montagefläche aufgetragen haben.
Bei gleichzeitiger Verwendung von Dichtungsmittel und
Einbaudichtung wird die Wasserbeständigkeit reduziert.
10 Befestigen Sie das Radio mit den mitgelieferten Schrauben
an der Adapterplatte.
11
Setzen Sie die Schraubenabdeckungen
Adapterplatte auf.
12
Setzen Sie die Schraubenabdeckungen
Radios auf.
HINWEIS: Wenn Sie ein vorheriges Radio ersetzen, müssen
Sie die mitgelieferten Schraubenabdeckungen verwenden,
wenn Sie das Radio mit diesem Montagesatz montieren. Die
über den Ausschnitt, um den
HINWEIS
am Armaturenbrett.
HINWEIS
(im
an den Seiten der
an den Seiten des
