Spannungsversorgung
3.1 Anschlussbelegung
Klinkenstecker für Signal‐
eingänge
Verbinden Sie das Gerät mit dem beiliegenden Netzadapter über die [DC 9V]-Buchse mit einer
Netzsteckdose.
Für optionalen Batteriebetrieb öffnen Sie das Batteriefach an der linken Geräteseite und setzen
eine 9 V-Blockbatterie (nicht mitgeliefert) in das Batteriefach ein. Schließen Sie das Fach
wieder.

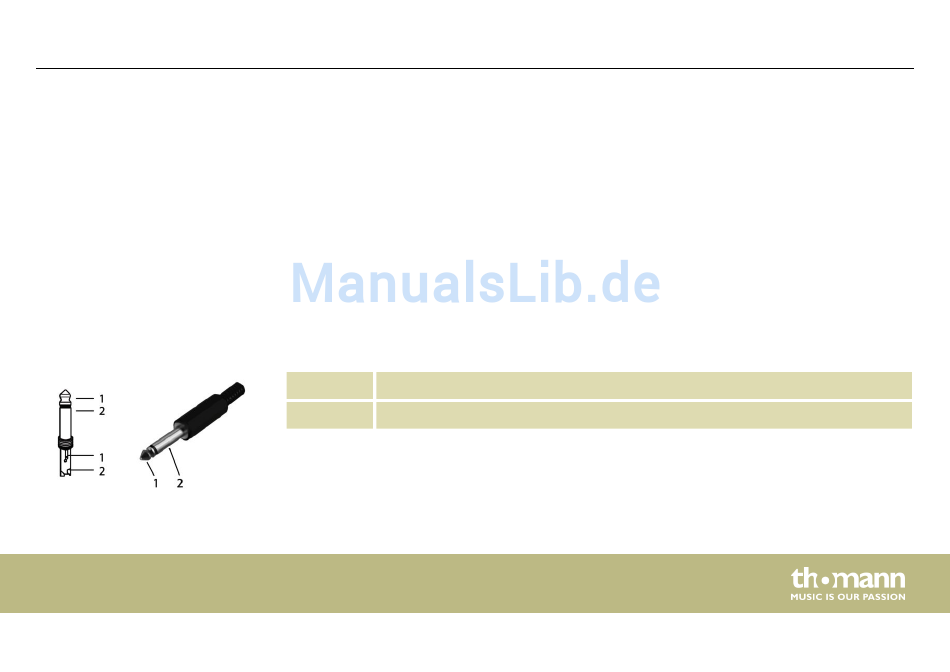

Die Zeichnungen und Tabellen zeigen die Belegung von 6,35-mm-Klinkensteckern.
Unsymmetrische Beschaltung Monoklinke:
1
Signal
2
Masse, Abschirmung
HPA In Ear
Installation und Inbetriebnahme
13
