Inhaltszusammenfassung für thomann Millenium HPA In Ear

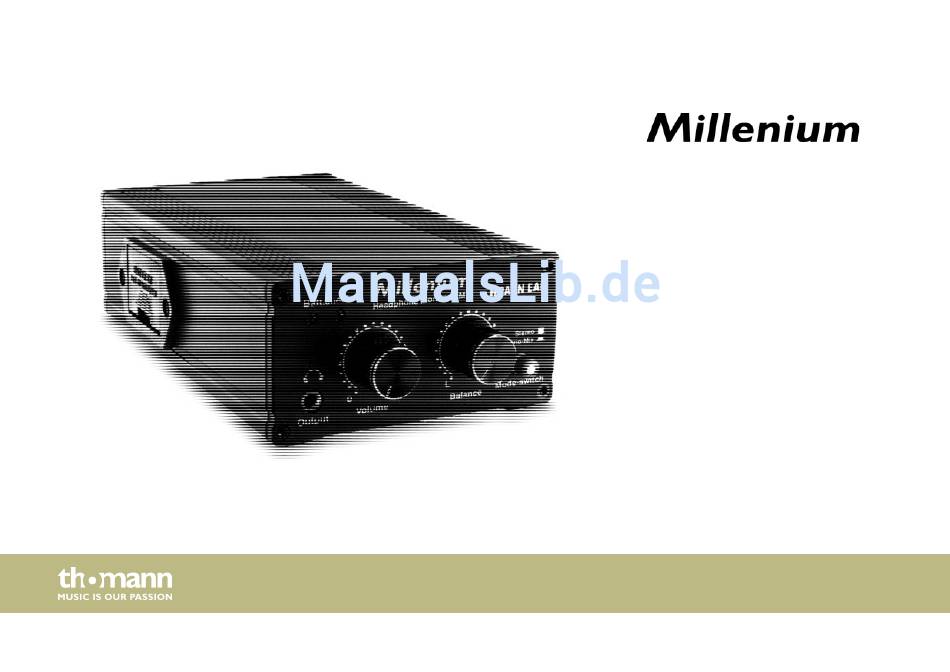

- Seite 1 HPA In Ear kopfhörerverstärker bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.09.2015, ID: 245168...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Installation und Inbetriebnahme....................12 3.1 Anschlussbelegung......................... 13 Anschlüsse und Bedienelemente....................16 Funktionen..............................20 Technische Daten............................ 22 Umweltschutz............................24 HPA In Ear... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor einer Gefahrenstelle. kopfhörerverstärker...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung und Mischung der Signale von Audiogeräten und Musik‐ Gebrauch instrumenten für die Ausgabe an den angeschlossenen Kopfhörer. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungs‐ gemäß... - Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Betreiben Sie das Gerät nicht ununterbrochen mit hoher Lautstärke. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐...
- Seite 11 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 12: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 13: 3.1 Anschlussbelegung
Installation und Inbetriebnahme Spannungsversorgung Verbinden Sie das Gerät mit dem beiliegenden Netzadapter über die [DC 9V]-Buchse mit einer Netzsteckdose. Für optionalen Batteriebetrieb öffnen Sie das Batteriefach an der linken Geräteseite und setzen eine 9 V-Blockbatterie (nicht mitgeliefert) in das Batteriefach ein. Schließen Sie das Fach wieder. - Seite 14 Installation und Inbetriebnahme Unsymmetrische Beschaltung Stereoklinke: Signal 2, 3 Masse, Abschirmung Symmetrische Beschaltung Stereoklinke: Positives Signal (+) Negatives Signal (–) Masse, Abschirmung kopfhörerverstärker...
- Seite 15 Installation und Inbetriebnahme XLR-Stecker für Signaleingänge Symmetrische Beschaltung XLR-Stecker Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Klinkenstecker für Signalaus‐ Dreipolige 3,5-mm-Klinkenstecker (stereo, unsymmetrisch) gang Signal (links) Signal (rechts) Masse HPA In Ear...
-
Seite 16: Anschlüsse Und Bedienelemente

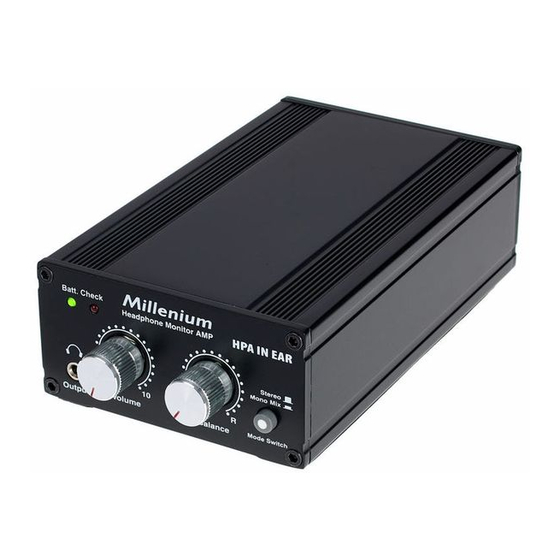

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite kopfhörerverstärker... - Seite 17 Anschlüsse und Bedienelemente 1 [BATT.CHECK] Grüne LED der Batteriezustandsanzeige. 2 [BATT.CHECK] Rote LED der Batteriezustandsanzeige. 3 [MODE-SWITCH] Umschalter für die Betriebsart. 4 [BALANCE] Balanceregler zur Steuerung des Lautstärkeverhältnisses von linkem und rechtem Eingangssignal. 5 [VOLUME] Lautstärkeregler zur Steuerung des Ausgangspegels. 6 [OUTPUT] Kopfhörer-Ausgang (3,5-mm-Klinkenbuchse, stereo).
- Seite 18 Anschlüsse und Bedienelemente Rückseite 7 [INPUT (R)] Symmetrische XLR/Klinken-Kombibuchse zum Anschluss des rechten Eingangssignals. 8 [INPUT (L)] Symmetrische XLR/Klinken-Kombibuchse zum Anschluss des linken Eingangssignals. kopfhörerverstärker...
- Seite 19 Anschlüsse und Bedienelemente 9 Batteriefach mit Abdeckung. 10 [DC 9V] Anschluss für den mitgelieferten Netzadapter. 11 [POWER ON | OFF] Ein- / Ausschalter. HPA In Ear...
-
Seite 20: Funktionen
Funktionen Funktionen Batteriezustand prüfen Die beiden Anzeigen [BATT.CHECK] informieren über den Ladezustand einer eingesetzten Bat‐ terie. Bei einer neuen Batterie, bzw. einer frisch geladenen wiederaufladbaren Batterie leuchtet nur die grüne LED. Wenn nach einigen Betriebsstunden die Batterieleistung abnimmt, unter‐ halb von etwa 7,3 V, leuchten beide Anzeigen (grün und rot). Wenn nur die rote LED leuchtet, ist die Batteriespannung auf ca. - Seite 21 Funktionen Betriebsart „Mono-Mix“ Steht der Schalter [MODE-SWITCH] in der Stellung „Mono-Mix“ , können Sie sehr einfach einen benutzerdefinierten Monitormix bereitstellen. Erstellen Sie dazu beispielsweise einen Monomix der ganzen Band, den Sie an einen der beiden Eingangskanäle anschließen. Das Signal des einzelnen Musikers geben Sie in den anderen Eingang des von ihm verwendeten Geräts.
-
Seite 22: Technische Daten
Technische Daten Technische Daten Audio-Eingänge 2 × XLR/6,35 mm-Klinkenbuchsen (symmetrisch) Eingangsimpedanz: 15 kΩ Nom. Eingangspegel (symmetrisch): 0 dBV Max. Eingangspegel (symmetrisch): +4 dBV Eingangspegel Limit (symmetrisch): +5 dB Kopfhörer-Ausgang 1 × 3,5 mm-Klinkenbuchse (stereo) Min. Lastimpedanz: 16 Ω pro Kanal Frequenzbereich 30 Hz …... - Seite 23 Technische Daten Abmessungen (B × H × T) 93 mm × 47 mm × 170 mm Gewicht 0,4 kg HPA In Ear...
-
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Notizen HPA In Ear...
- Seite 26 Notizen kopfhörerverstärker...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
