Inhaltszusammenfassung für thomann Harley Benton HB-20MFX

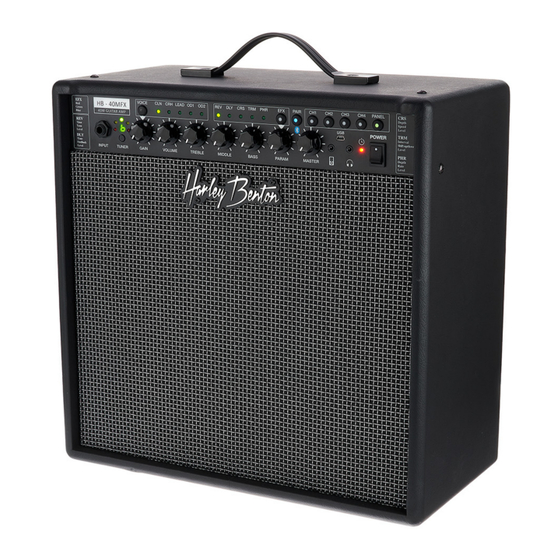

- Seite 1 HB-20MFX, HB-40MFX Gitarrencombo...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 21.06.2024, ID: 499438, 499441 (V3)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................11 Anschlüsse und Bedienelemente....................12 5.1 Parameter-Matrix..........................16 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................21 Umweltschutz............................23 HB-20MFX, HB-40MFX Gitarrencombo... - Seite 4 HB-20MFX, HB-40MFX Gitarrencombo...
-
Seite 5: Allgemeine Hinweise
Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... -
Seite 6: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung und Wiedergabe der Signale von Musikinstrumenten mit Gebrauch elektromagnetischen Tonabnehmern. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
-
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 20 Watt Leistung (Art.-Nr. 499438) bzw. 40 Watt Leistung (Art.-Nr. 499441) Class AB 1 × 8" Lautsprecher (Art.-Nr. 499438) bzw. 1 × 10" Lautsprecher (Art.-Nr. 499441) 12 mm Holzgehäuse 5 Amp-Voicings, inkl. Clean, Crunch, Lead, OD1 und OD2 4 voll programmierbare Presets Multi-FX DSP mit den 5 Digitaleffekten Reverb, Delay, Chorus, Tremolo und Phaser Regler für Gain, Lautstärke, Höhen, Mitten, Bässe, FX und Master-Lautstärke... -
Seite 11: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 12: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Frontseite ö & HB-20MFX, HB-40MFX Gitarrencombo... - Seite 13 Anschlüsse und Bedienelemente 1 [INPUT] | 6,35-mm-Klinkenbuchse zum Anschluss Ihres Instruments 2 [TUNER] | Taste zum Ein- / Ausschalten des eingebauten Stimmgerätes. Wenn eingeschaltet, zeigt das Display über der Taste den Notenwert einzeln gespielter Töne an. Leuchten die rote und die gelbe LED links vom Display, ist die Saite deut‐ lich zu tief gestimmt.
- Seite 14 Anschlüsse und Bedienelemente 9 [EFX] | Taste zum Aktivieren der Effekte REV (Hall), DLY, (Delay), CRS (Chorus), TRM (Tremolo) und PHR (Phaser). Die LEDs links der Taste zeigen den jeweils aktivierten Effekt an. Nach dem Aktivieren des gewünschten Effekts können jeweils 3 Parameter eingestellt werden. Halten Sie dazu [EFX] gedrückt, bis die LED in der Taste rot leuchtet und so anzeigt, dass der erste Parameter über [PARAM] eingestellt werden kann.
- Seite 15 Anschlüsse und Bedienelemente | Kopfhörer-Ausgang (3,5-mm-Klinkenbuchse) Beim Anschluss eines Kopfhörers wird der interne Lautsprecher sowie der Anschluss für externe Lautsprecherboxen auto‐ matisch stummgeschaltet. 16 [POWER] | Netzschalter. Schaltet das Gerät ein und aus. Wenn das Gerät ca. 25 Minuten lang kein Signal am Instrumenteneingang [INPUT] empfängt, schaltet es in den Standby- Betrieb.
-
Seite 16: Parameter-Matrix
Anschlüsse und Bedienelemente Rückseite 1 6,35-mm-Klinkenbuchse zum Anschluss externer Lautsprecherboxen. Die Gesamt- ö Impedanz der hier angeschlossenen Boxen darf 4 Ω nicht unterschreiten. Wenn dieser Anschluss belegt ist, wird der eingebaute Lautsprecher abgeschaltet. 2 Netzkabel 5.1 Parameter-Matrix Hier können Sie ablesen, in welcher Farbe die [EFX]-LED leuchten muss, um den gewünschten Parameter des jeweils aktiven Effekte einstellen zu können. -
Seite 17: Technische Daten
Technische Daten Technische Daten Modell HB-20MFX HB-40MFX Bestückung 1 × 8-Zoll-Lautsprecher 1 × 10-Zoll-Lautsprecher Eingangsanschlüsse Instrumente 6,35-mm-Klinkenbuchse AUX / drahtlos 3,5-mm-Klinkenbuchse / Bluetooth Mini-USB zum Empfang digitaler Audio-Streams Ausgangsanschlüsse Kopfhörer 3,5-mm-Klinkenbuchse Lautsprecher 6,35-mm-Klinkenbuchse Eingangsimpedanz 1 MΩ Ausgangsleistung 15 W (RMS), 20 W (Peak) 35 W (RMS), 40 W (Peak) Frequenzbereich 70 Hz bis 10 kHz... - Seite 18 Technische Daten Samplingrate 44,1 kHz Reichweite 10 m Tuner Frequenz 440 Hz Instrumente Gitarre, Bass, C-Ukulele, D-Ukulele Stimmbereich 0A (27,5 Hz)…8C (4186 Hz) USB-Digital-Audio Version Bittiefe 16-bit / 24-bit Samplingrate 44,1 kHz / 48 kHz Klangregelung Höhen 7 kHz Mitten Tiefen 100 Hz Voicings...
- Seite 19 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 % (nicht kondensierend) HB-20MFX, HB-40MFX Gitarrencombo...
- Seite 20 Technische Daten Weitere Informationen Kanäle Hall Effektprozessor Speicherbare Presets Ja, 4 × Externer Effektweg Nein Line-Eingang LIne-Ausgang Nein Recording-Ausgang Nein MIDI-Schnittstelle Nein Anschluss für externe Lautsprecher Kopfhöreranschluss Standby-Funktion Fußschalter-Anschluss Nein Inkl. Fußschalter Nein HB-20MFX, HB-40MFX Gitarrencombo...
-
Seite 21: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 22 Stecker- und Anschlussbelegungen Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse HB-20MFX, HB-40MFX Gitarrencombo...
-
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
