Dipschalter
Die acht Dipschalter sind für die Bassentzerrung / Subsonicfilter (Schalter 1-6) und den Limiter
(Schalter 7 und 8). Die untere Schalterstellung ist 0 (AUS) und die obere Schalterstellung ist 1
(AN).
Beim Limiter sollte die Einstellung für 4 Ohm gewählt werden (Schalter 7 = AUS; Schalter 8 = AN).
Pinzette. In den folgenden Tabellen sind die Anhebungen für +3 dB, +6 dB und die Subsonicfilter
erläutert.
- 3 -

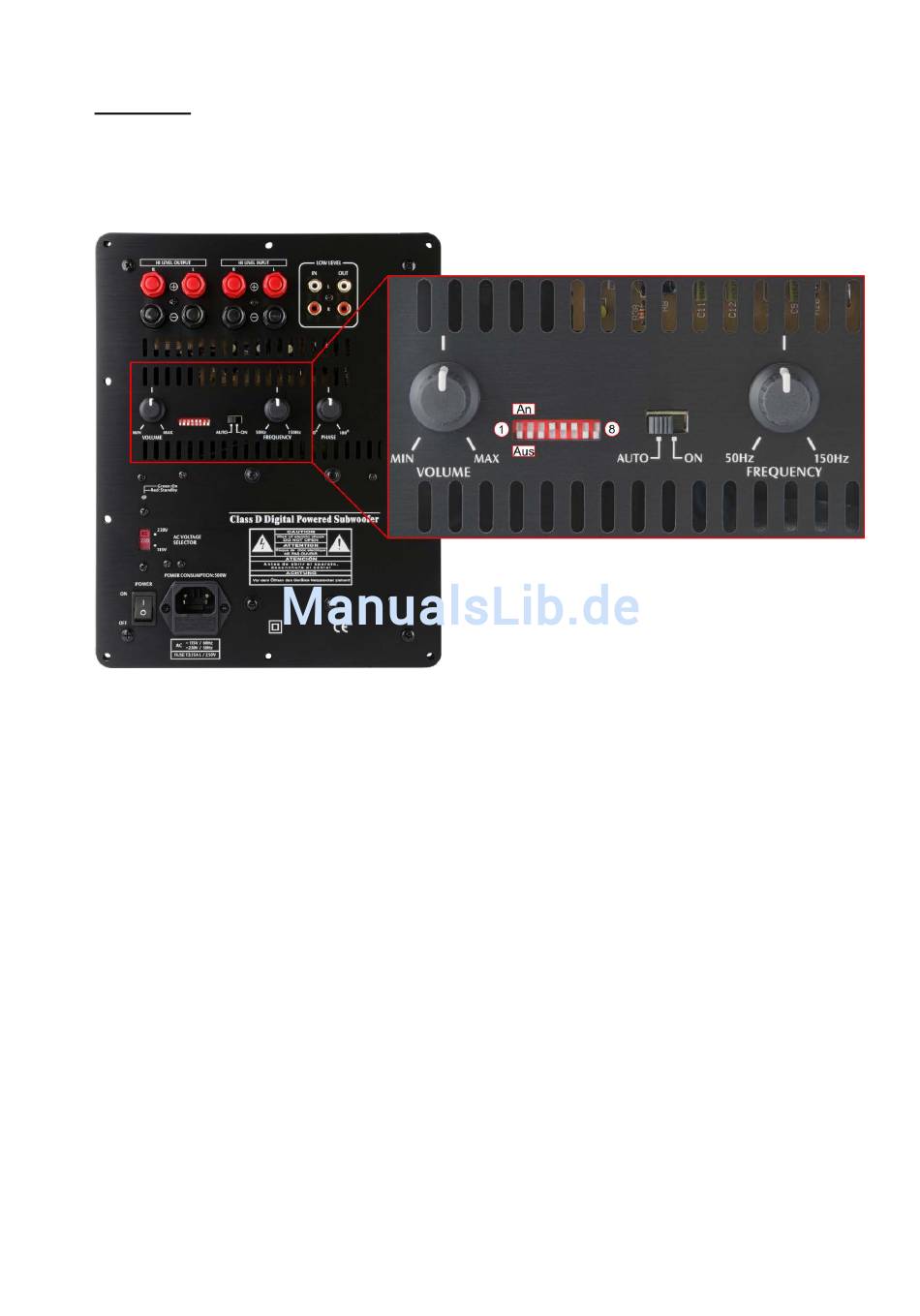

In dem Beispielbild sind beide Schalter für den
Limiter auf AUS und somit ist der Limiter
deaktiviert. Die ersten 6 Dipschalter haben die
Kombination 000111 damit ist der Subsonicfilter auf
23 Hz eingestellt.
Für die Einstellungen an den Dipschaltern wird ein
dünner
Copyright © Iris Straßacker, Karlsruhe 2015
Schraubendreher
benötigt
