Installationsanleitung für 2-Kanal Funkemfpängerplatine
Platine auf 4 poligen Stecker aufstecken und mit 2 selbstformenden Schauben (2,9 x 10) befestigen.
Entsprechendes HF-Modul 40 oder 433 MHz aufstecken.
Code entsprechend dem Handsender an dem 10 poligen Schalter S1 einstellen.
Drahtantenne an Klemme X1 anschließen.
Drahtlänge:
bei Außenantenne auf Klemme X2 den Koaxialschirm befestigen.
Tastenauswahl bei Handsendern:
1 Befehl-Handsender:
2 Befehl-Handsender:
3 Befehl-Handsender:
4 Befehl-Handsender:
bei dem Kanal 2 ist die Einstellung wie bei Kanal 1, jedoch ist die Bezeichnung
statt J1 dann J3 und für J2 dann J4.
Kanal 1 entspricht einem AUF-Befehl AUSSEN.
Kanal 2 entspricht einem AUF-Befehl INNEN.

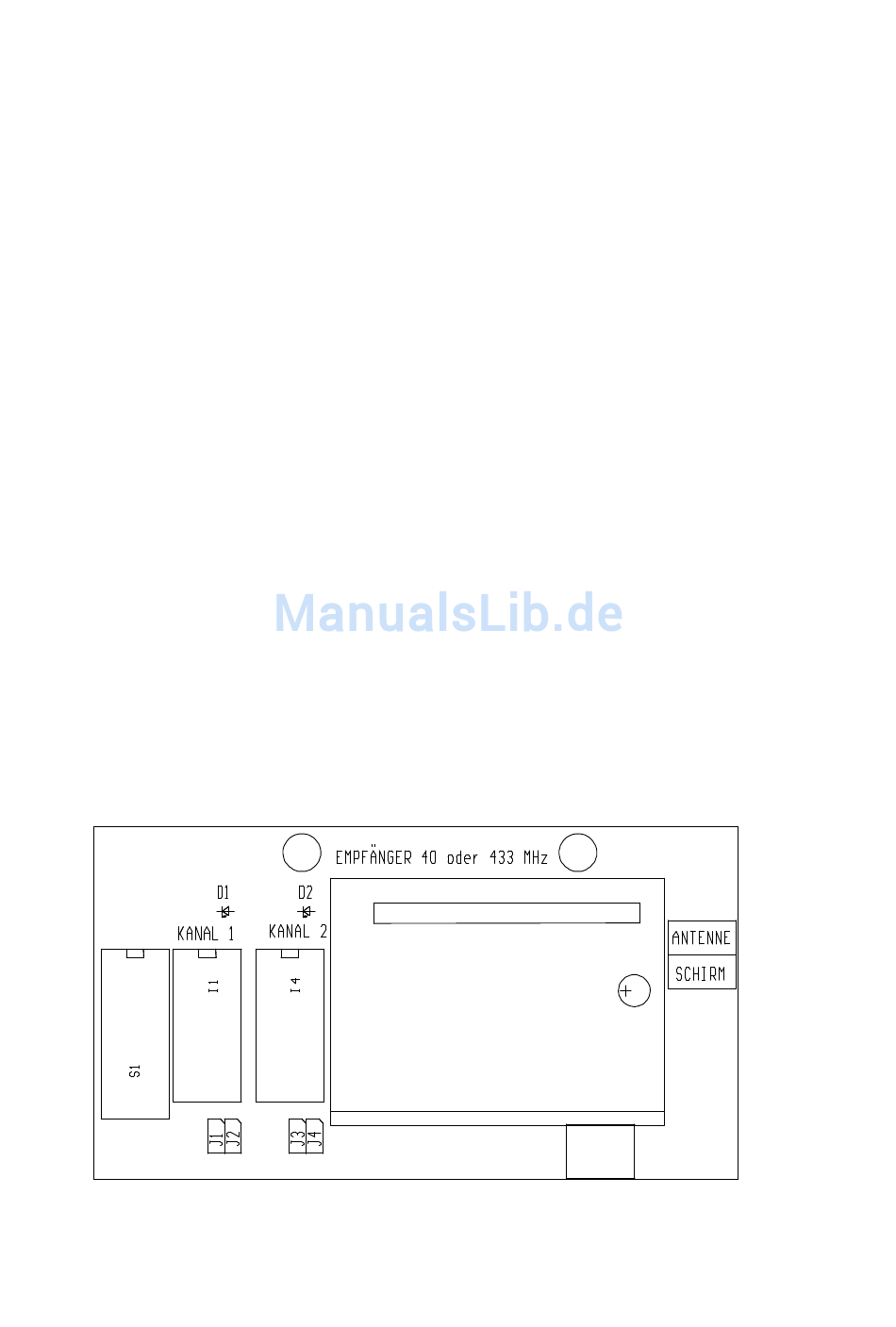

LAYOUT FUNKEMPFÄNGER:
V7.0 12/1998
40 Mhz 185 cm
433 Mhz 17,5 cm
J1 und J2 aufstecken
nur J2 aufstecken
nur J1 aufstecken
J1 und J2 aufstecken
nur J2 aufstecken
nur J1 aufstecken
J1 und J2 aufstecken
nur J2 aufstecken
nur J1 aufstecken
kein Jumper aufstecken
-> linke Taste selektiert
-> rechte Taste selektiert
-> erste Taste selektiert
-> zweite Taste selektiert
-> dritte Taste selektiert
-> erste Taste selektiert
-> zweite Taste selektiert
-> dritte Taste selektiert
-> vierte Taste selektiert
(Kontroll-LED D1)
(Kontroll-LED D2)
