GeBe GPT-4352 Bedienungsanleitung Seite 2

2

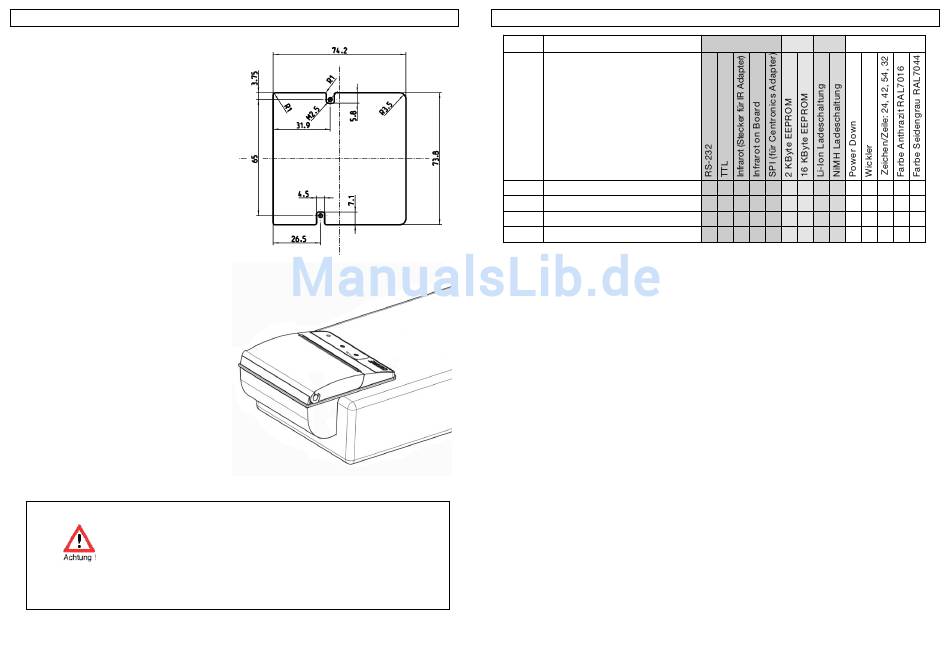

Einbau in eine Frontplatte
Der Muldendrucker GPT-4352 lässt sich mit
zwei Schrauben in einen einfach herzustellen-
den Ausschnitt einbauen. Die Auflagefläche ist
plan. Ringsum hat die Einbaumulde einen klei-
nen Kragen, der den entstehenden Spalt zwi-
schen Gehäusewand und Mulde überdeckt.
An zwei Laschen im Ausschnitt lässt sich die
Mulde leicht anschrauben, nachdem sie von
aussen in den Ausschnitt gesteckt wurde.
Die zwei Bohrungen mit 2,8 mm Durchmesser
erlauben den Einsatz von M 2,5 Schrauben.
Halbeinbau in Kunststoffgehäuse
Wie das Bild zeigt, lässt sich die Druckermulde
auch an der Kante eines Gehäuses einbauen.
Durch diese Einbauvariante ragt der Teil der
Einbaumulde, in der sich die Papierrolle befind-
et, aus dem Gehäuse heraus. Dadurch wird
Platz im Gehäuse des Gerätes gespart.
Da die Gehäuseform nicht vorbestimmbar ist,
wurde unterhalb des Auflagekragens keine wei-
tere Abdeckung für den Einbau vorgesehen.
Hier muss also der seitliche Ausschnitt entspre-
chend der Gerätezeichnung sauber vorgenom-
men werden. Dabei kann die Außenwand des
Papierbehälters bis zu dem schräg hinauflau-
fenden Schlitz für die Befestigungslasche ge-
nutzt werden, so dass das Gehäuse etwa 17
mm und mit Kragen sogar 19 mm aus dem Ge-
häuse herausragt.
Sicherheitshinweise:
Bedienungsanleitung vor Inbetriebnahme lesen
Zu Installationsarbeiten: Netz- und Spannungsversorgungen stets ausschalten.
Der sachgemäße Einsatz und die Anwendung anhand der Bedienungsanleitung ist
für die Produkthaftung und Produktgewährleistung bindend.
Eigene Reparaturversuche setzen die Garantieansprüche außer Kraft.
Zu technischen Fragen wenden Sie sich bitte an den GeBE Technik-Support
Irrtümer und Veränderungen sind vorbehalten.
Die angegebenen technischen Daten sind unverbindliche Informationen und stellen keine Zusicherung von Eigenschaften dar.
Es gelten unsere Liefer -und Zahlungsbedingungen. Alle Rechte vorbehalten.
Einbau, Sicherheitshinweise Lieferformen und Zubehör
Artikelnr. Kontroller für ELM-205-LV
11292 GPT-4352-LV-82-24-V.24-sw
11335 GPT-4352-LV-82-24-V.24-EVAL-sw
11382 GPT-4352-LV-82-24-TTl-EVAL-sw
11336 GPT-4352-LV-82-24-IR-EVAL-sw
Optionen:
- 16 KByte EEPROM für LOGO-Download
- 32 KByte EEPROM für LOGO-Download
- 64 KByte EEPROM für LOGO-Download
Zubehör:
Schnittstellenadapter:
• Centronics
• Infra Rot
Einbauhilfen
• 3HE Front für 19" Racks ,18TE Breite
• 96x96 Front für für DIN Gehäuse
Papier:
GeBE bietet standardmäßig Außen beschichtete Papierrollen an, 60 g/m2
• • • • Thermopapier Standard 5Jahre
• • • • Thermopapier Standard 15 Jahre
• • • • Thermopapier Standard 99Jahre
• • • • Thermopapier zweilagig
• • • • Thermopapier selbstkebend
• • • • Thermopapier low sensibilty
Netz und Ladegeräte:
• Tischnetzteil (7V)
• Steckernetzteil für 4 Ni-MH Zellen
Akkus:
• 4 Zellen Ni-MH 1200 mAh
• 1 Zelle Li-Ion 800 mAh
Kabel:
• Stromversorgung 7 Adern 250 mm
• RS232 1:1 SuB-D 9 pol. 1000 mm
• TTl, 5 Adern 500 mm
• Ladeversorgung 250 mm
• SPI-Bus (Centronics) 250 mm
Schnittstelle Akku Merkmale
Speicher
X X X X
X X X X X X
X X X X X X X
X X X X X X X
: GCT-4382-10
: GCT-4382-20
: GMS-4352-3HE-18TE
: GMS-4352-96x96
: GPR-T01-057-031-007-060A Ab Lager
: GPR-T11-057-031-007-060A Auf Anfrage
: GPR-T21-057-031-007-060A Auf Anfrage
: GPR-T02-057-031-007-100A Auf Anfrage
: GPR-Tx1-057-031-007-110A Auf Anfrage
: GPR-Tx1-057-031-007-060A Auf Anfrag e
: GNG-7V-3A-T
: GNG-6.0V-0,5A-U
: GNA-4,8-1,2-Ni-MH
: GNA-3,6-0,8-Li-Ion
: GKA-410
: GKA-406
: GKA-414
: GKA-409
: GKA-407
