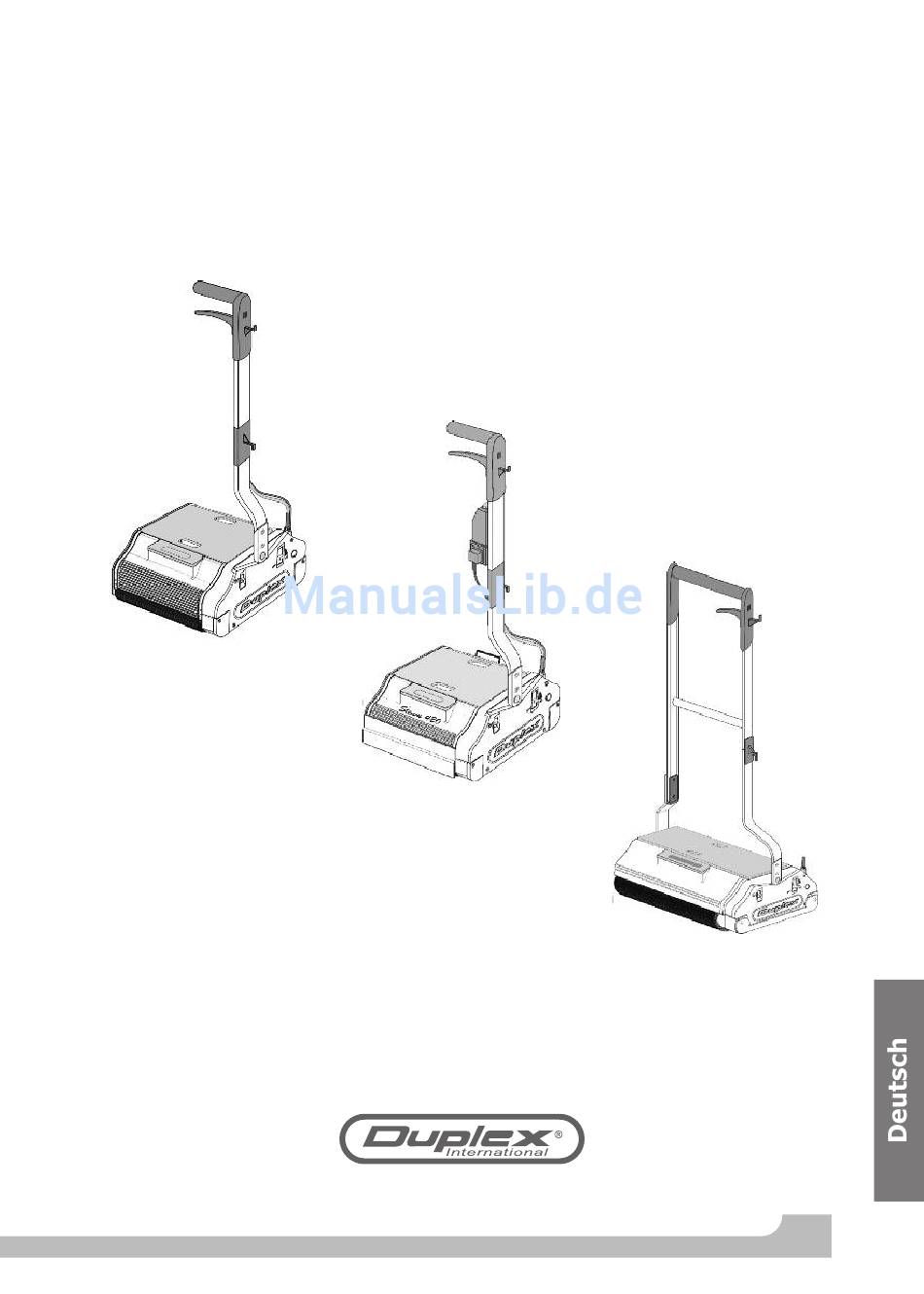

DUPLEX STD
DUPLEX STEAM
DUPLEX TEKNA
ANLEITUNG FÜR DEN GEBRAUCH
UND DIE WARTUNG
(ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG)
Floor & Carpet washer - Escalator cleaner
113
duplEx intErnational s.r.l

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Duplex STD

  • Seite 1 MASCHINEN FÜR DIE REINIGUNG VON FUSS- UND TEPPICHBÖDEN DUPLEX STD DUPLEX STEAM DUPLEX TEKNA ANLEITUNG FÜR DEN GEBRAUCH UND DIE WARTUNG (ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG) Floor & Carpet washer - Escalator cleaner duplEx intErnational s.r.l...
  • Seite 2: Allgemeine Beschreibung

    VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DES STEAM-KIT ..DUPLEX STEAM ENTKALKEN ........
  • Seite 3 Dieses Gerät ist nicht für die Aufnahme von gefährlichem Staub geeignet EINLEITUNG DUPLEX ist eine Maschine zur Reinigung von Fußböden, die mit einem neuartigen automatischen System zur Aufnahme des Schmutzwassers ausgestattet ist. Ihre konstruktiven Merkmale bestehen in der dezentralisierten Anbringung der zylindrische Bürsten und in der Rotierungsgeschwindigkeit, die ermöglichen:...
  • Seite 4 Bürsten verwendet werden. Die Benutzung von anderen Bürsten kann die Sicherheit des Geräts beeinträchtigen. DUPLEX STEAM REINIGT, SAUGT, TROCKNET UND STERILISIERT JEGLICHE ART VON FUSSBÖDEN DANK DES EINSATZES EINES LEISTUNGSFÄHIGEN DAMPFSTRAHLES. Der mit hoher Temperatur auf den Boden gerichtete Dampfstrahl erleichtert die Entfernung des hartnäckigsten Schmutzes.
  • Seite 5 DUPLEX DUPLEX TEKNA DUPLEX STEAM 1 Regler (Rest Traslation) 2 Einfügen Müllsammlung (Mop Up) 3 Motorschutz (Motor Protector) 4 Wasserbehälter mit Reinigungsmittel 5 Rückgewinnungsbehälter 6 Dampfschalter 7 Steckerstift 8 Kessel (mit Schalter) duplEx intErnational s.r.l...
  • Seite 6: Zusammensetzen Der Maschine

    ZUSAMMENSETZEN DER MASCHINE Maschine wird Kartonverpackung verschickt. Bei Erhalt des Kolli muss der Benutzer die Anleitung zum Zusammensetzen der Teile befolgen, die aus Platzgründen für den Versand auseinander genommen werden. Die Verpackung enthält: Maschine Kniestück für Handgriff Handgriff Verbindungskappe Handbuch für den Gebrauch Behälter Konformitätszertifikat MONTAGE DES HANDGRIFFS...
  • Seite 7 DUPLEX DUPLEX STEAM DUPLEX TEKNA 5. Die unter Hebel Handgriffs befindliche Schraube des Schlauchspanners (Abb.4) einstellen und gleichzeitig auf die Bewegung der Taster achten, die den Ausfluss der Flüssigkeit aus dem Behälter ermöglichen (Abb.5) fig.4 duplEx intErnational s.r.l...
  • Seite 8: Betrieb Des Stream-Kit

    7. en Steckerstift (1) in die Steckdose am Handgriff (Abb.6) stecken (nur bei den Modellen DUPLEX 340 und 420). BETRIEB DES STREAM-KIT Dieser Kit (Modell DUPLEX STEAM) ist mit jeder Schaltung und Vorrichtung zur Selbstkontrolle ausgestattet, welche in jedem Moment und unter allen Arbeitsbedingungen jegliche Funktion blockiert und somit mögliche Schäden und Unfälle an Personen...
  • Seite 9: Der Gebrauch Von Reinigungsmitteln Kann Duplex Steam Beschädigen

    Maschine oder durch Verwendung von für den Fußbodentyp ungeeigneten Reinigungsmitteln verursacht sind, lehnt der Hersteller DUPLEX STEAM 340 UND 420 Den Behälter “A” nur mit WASSER (Abb.7) auffüllen. ACHTUNG: Es dürfen keine Reinigungsmittel benutzt werden. Die Verwendung von Reinigungsmitteln beschädigt die Maschine auf nicht wieder gut zu machende Weise.
  • Seite 10 INBETRIEBNAHME 1. Sich vergewissern, dass sich der Handgriff in Ruhestellung (perfekt vertikal) und der Regler in der Position “Transport” (REST TRASLATION) befinden (Abb.8); 2. Den Stecker des Verbindungskabels in eine vererdete Steckdose stecken. 3. Der Regler in eine der vier vorgewählten Positionen bringen, je nach die Reinigung, die man erzielen will (Abb.9).
  • Seite 11 Übereinstimmung mit den geltenden fig.11 Vorschriften zu erfolgen Auf den Abbildungen 12, 13 und 14 sehen Sie, wie die Maschinen Duplex bis in den letzten Winkel der Wände, Sockel oder Möbel arbeiten und dass sie auch in kleine Räume hineinkommen.
  • Seite 12 SEHR SCHMUTZIGE BÖDEN Müssen seit langer Zeit verschmutzte Böden gründlich gereinigt werden wird empfohlen, die Aufnahme des Schmutzwassers zu meiden. Unter diesen Bedingungen trägt die auf dem Boden verbleibende Flüssigkeit zu einem stärkeren Aufweichen bei und der Schmutz wird unter der energischen Einwirkung der Bürsten und des Dampfes gelöst.
  • Seite 13: Anleitung Zur Reinigung Von Fussböden

    4. Den Vorgang wiederholen, bis die Reinigung der gesamten Fläche der Phase 1 abgeschlossen ist. Phase 2 1. Die Maschine durch die Verstellung des Handgriffs umkehren; 2. Den gesamten Vorgang wie in Phase 1 wiederholen. ES SIND AUSSCHLIEßLICH ORIGINAL BÜRSTEN ZU VERWENDEN duplEx intErnational s.r.l...
  • Seite 14 Die original DUPLEX-Bürsten werden mit speziellen elektronischen Apparaturen einzeln kontrolliert und ausbalanciert und gewährleisten, dass keine Vibrationen auftreten, die schädliche mechanische Beeinträchtigungen an den Maschinen und auf den Fußböden verursachen könnten. Die arbeitstechnischen Merkmale der verschiedenen Bürsten werden durch ihre Farbe gekennzeichnet: Bürstenfarbe...
  • Seite 15: Besondere Arbeitsgänge

    Flaschen angegebenen Verhältnis den diesbezüglichen Anleitungen mit Wasser vermischt wird; 3. es wird dann mit dem System der normalen Reinigung gearbeitet; Noch mehr Glanz erreicht man, wenn mit den Duplex mit braunen Glanzbürsten oder Scotch-brite verwendet. Sehr verschmutze Fußböden: Müssen Fußböden energisch gereinigt werden, die seit langer Zeit sehr verschmutzt...
  • Seite 16: Stillstand Der Funktion

    3. Der Handgriff von einer der beiden Seiten nach unten stellen und dabei die Maschine in die vorgewünschte Richtung schieben. ZUSATZGESTELL FÜR DEN TRANSPORT Option zum Auf- und Absteigen von Treppen und für einen schnellen Transport der Maschine DUPLEX von einem Raum zum anderen oder auf ungleichmäßigen Fußböden (Abb.18). fig.18...
  • Seite 17: Reinigung Und Wartung Der Bürsten

    Wartezeit von ca. 60 Sekunden die Taste "Motor Protector" gedrückt wird. REINIGUNG UND WARTUNG DER BÜRSTEN Die DUPLEX-Bürsten erfordern lediglich eine geringe periodische Wartung. Die große Rotierungsgeschwindigkeit schleudert den Schmutz aus und die Bürsten werden immer leistungsfähig gehalten.
  • Seite 18: Abmontieren Der Bürsten

    ABMONTIEREN DER BÜRSTEN 1. Mit dem Schlüssel, der zur Ausstattung gehört, werden die beiden Schrauben an der Inox-Seitenwand abgeschraubt (Abb.20). fig.20 2. Die beiden Bürsten zusammen mit der Seitenwand herausnehmen (Abb.21). fig.21 3. Die beiden Bürsten von der Seitenwand trennen. Sollten die Bürsten übermäßig deformiert oder abgenutzt sein, können sich hopsende Bewegungen oder Vibrationen ergeben.
  • Seite 19: Säuberung Der Maschine

    Behälter befindlichen Ventils verhindern könnten, die den Fluss des Reinigungsmittels ermöglichen. 1. die Schraube (Abb.23) abschrauben; 2. die Tropfplatten von den Behältern abnehmen; diese in der Mitte greifen und nach oben ziehen (Abb. 24) fig.23 fig.24 duplEx intErnational s.r.l...
  • Seite 20: Allgemeine Wartung

    5. die beiden Schaber im Auffangbehälter immer sauber halten. fig.25 ALLGEMEINE WARTUNG Die mechanischen Teile der DUPLEX erfordern keine periodische Wartung, da ihre Rädergetriebe auf Lagern laufen. VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DES STEAM-KIT 1. Den Dampferzeuger niemals eingeschaltet und in Betrieb lassen, wenn in der Wanne Wasser fehlt.
  • Seite 21 Sicherheit und setzt bei einem Defekt des ersten Thermostats den Betrieb außer Funktion. Sollten beide Thermostate wegen Defekts ausfallen oder eine Brandgefahr im Inneren des Kessels auftreten, wird der Betrieb des Kessels durch eine Thermogrenzsicherung definitiv unterbrochen. duplEx intErnational s.r.l...
  • Seite 22: Wichtige Vorsichitsmassnahmen

    Mit dem Schalter (Abb.16 Seite 12), am Handgriff der Maschine wird die Pumpe in Betrieb gesetzt, welche die im Kesselvorbereitete Lösung durch Druck ausstößt und sofort und kontinuierlich Dampf produziert. Mit dem Schalter (Abb.16 Seite 12), am Handgriff der Maschine wird die Pumpe in Betrieb gesetzt, welche die im Kesselvorbereitete Lösung durch Druck ausstößt und sofort und kontinuierlich Dampf produziert.
  • Seite 23: Empfehlungen Zur Beseitigung Von Elementaren Störungen

    Vorrichtung MOTOR PROTECTOR ist ausgelöst. Ca. 60 Sekunden warten, dann die Taste „MP” drücken (Seite 10) Der Regler 1 (Seite 10) ist in der Transportstellung geblieben „RT“ REST TRASLATION. Handgriff wurde zu schnell nach unten gedrückt. Niedrige Versorgungsspannung. duplEx intErnational s.r.l...
  • Seite 24: Garantie

    Vibriert Bürsten deformiert oder verschmutzt, die Anweisungen auf Seite 18 befolgen. Die Flüssigkeit fließt ununterbrochen Die Taster sind nicht eingezogen (Seite 8), in diesem Fall behindern sie die Behälter, die nicht herausgenommen werden können, folglich bleiben die Ventile offen. Den Hebel des Handgriffs mehrmals ziehen, um die Entsicherung zu erleichtern, oder einen Schraubenzieher oder ein Holzstöckchen in die Öffnung des Behälters stecken und auf das Gummiventil drücken, damit dieses die Taster zurückstößt.
  • Seite 25: Differenzierte Unterteilung Der Materialien

    Hilfe eines starken Dampfstrahls auf Textilfußböden, wie z. B. Teppichböden, verteilt und belebt so die Fasern. Er poliert harte Fußböden wie gewohnt und fördert das Ablösen und das Entfernen von Schmutz und hinterlässt einen reinen, leichten Duft. Außerdem schützt er die Maschine. duplEx intErnational s.r.l...
  • Seite 26: Technische Merkmale

    TECHNISCHE MERKMALE Konstruktion in Übereinstimmung mit den EN 303352-07-1998 2006/42/CE Die Fußbodenreiniger Duplex wurden von folgenden Qualitätsforschungsinstituten zugelassen: SEV ENEC DUPLEX STEAM TEKNA 340 420 620 340 420 420 620 Länge Breite 340 420 620 340 420 420 620 Höhe Leergewicht Durchmesser der Bürsten...
  • Seite 27 WARUM DUPLEX Die Marke DUPLEX ist ein Synonym für doppelte Effizienz und ist der Name eines Geräts, das doppelte Funktionen und unzählige Vorteile für die beste Reinigung und Hygiene Ihrer Fußböden bietet. DEZENTRIERTE BÜRSTEN - So kann der Winkel an jeder Wand erreicht werden.
