DIE EINZELTOR-MONTAGESCHRITTE
A. Montieren Sie die DESIGN WPC Einzeltore
nur an den Torpfosten der Sets Art. 2059 (an-
thrazit) oder Art. 2099 (silber). Für die Dop-
peltore gibt spezielle Doppeltorpfosten-Sets.
B. Zuerst den Pfosten mit der Torauf-
hängung platzieren, ausrichten und auf die-
selbe Weise wie die Metall-Pfosten zum Erd-
verbau (siehe Seite 5) einbetonieren –
Einbaumaß des Tores wie links gezeigt von
ca. 100,5 – 101,5 cm beachten!
C. Erst nach dem Aushärten des Betons das Tor
vorbereiten: Dazu das Anschraubband mit den
Tellerkopfschrauben 8 x 40 mm in der richtigen
Höhe am Torrahmen befestigen (siehe Illustra-
tion unten links).
D. Hängen Sie das Tor ein und richten Sie es
aus. Tipp: Montageklötze als Abstandshalter ver-
wenden. Wichtig: Abstandsfuge (I) zwischen Tor
und Pfosten beachten (mind. 10 mm, max. 14 mm).
Zur Montage des Klobens am Anschraubband
kontern Sie die zwei Muttern A und B an der

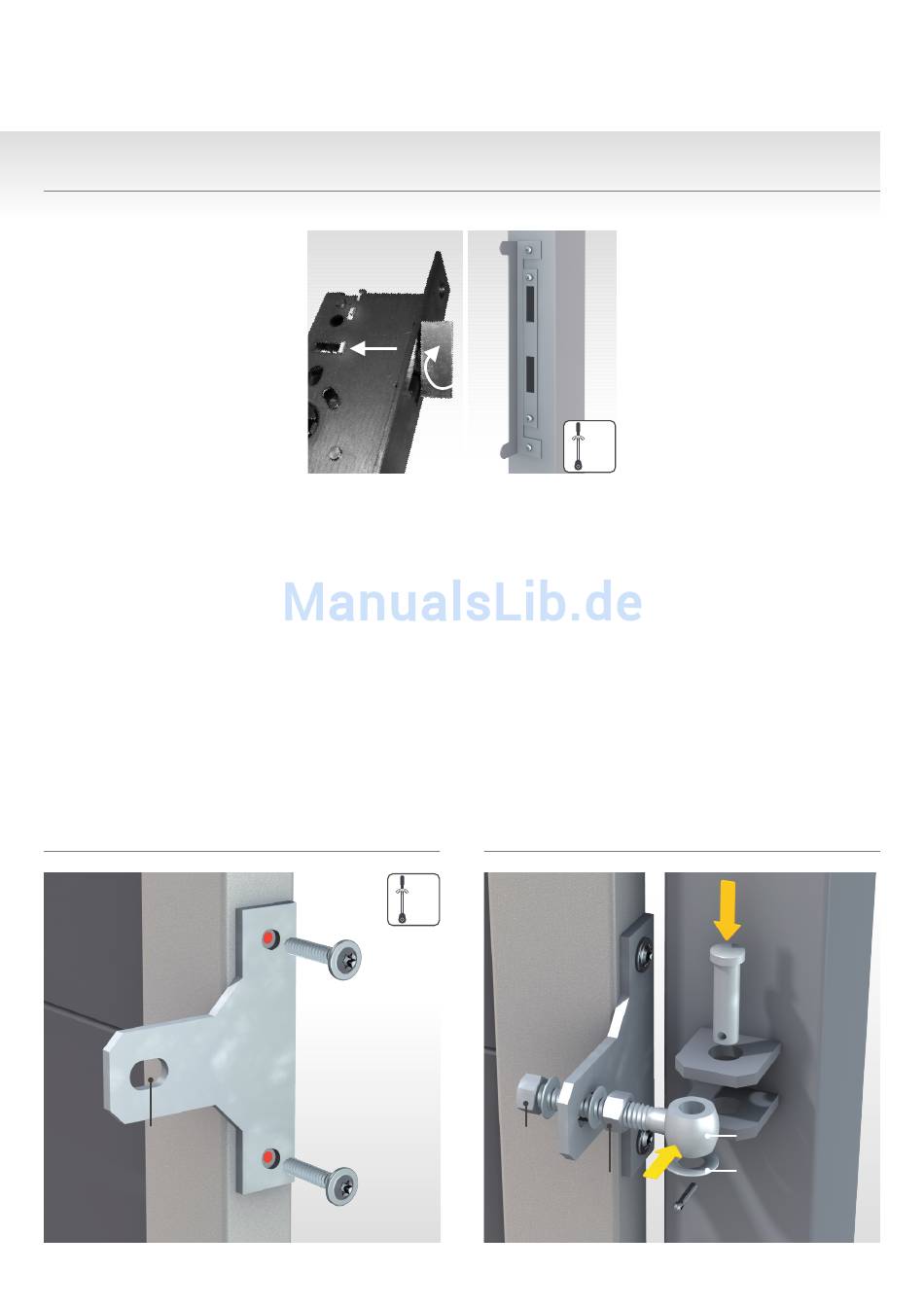

DAS ANSCHRAUBBAND
Torrahmen
(Metall)
Anschraubband
Langloch für die
Augenschraube
E.
G.
Augenschraube (siehe Illustration unten rechts).
Schieben Sie den Kloben in die Toraufhängung
und fixieren Sie den Kloben mit dem Bolzen. Zum
Höhenausgleich verwenden Sie die U-Scheibe(n).
Justieren Sie Ihr Tor durch eventuelles Ver-
stellen der Muttern und/oder der Augenschraube
im Langloch des Anschraubbandes.
Wichtig: Erst nach Abschluss aller Arbeiten den
Split einstecken und an den Enden aufbiegen.
Nm
10
Tellerkopfschraube
8 x 40 mm
E. Je nach Verwendung müssen Sie die Falle
des Einsteckschlosses drehen (kleine Abbil-
dung links).
F. Anschlagpfosten im Fundamentloch plat-
zieren, ausrichten und ggf. mit Latten
fixieren. Abstandsfuge
14 mm) beachten. Wichtig: Anschlagpfosten
betonieren, wenn Falle und Riegel in die Aus-
Nm
fräsungen passen.
2,8
G. Nach Aushärten des Betons das Schließ-
blech und das Anschlagblech mit Schrauben
4,8 x 32 mm montieren (liegen dem Beschlag-
beutel bei). Vorbohren Ø 4 mm.
H. Montieren Sie Ihre Drückergarnitur (siehe
Seite 6, unten).
J. Erst nach Endmontage des Tores können
Sie die Einhängeschrauben eindrehen und die
Zaunelemente montieren. Hinweis: Durch die
natürliche Materialausdehnung muss Ihr Tor mit-
unter mehrmals nachjustiert werden.
DIE KLOBEN
Mutter A
Mutter B
I
(mind. 10 mm, max.
Bolzen
Augenschraube
Eine oder zwei
U-Scheibe(n) zum
Splint
Höhenausgleich
7
