DIE MONTAGE DER METALL-PFOSTEN IN EINEM FUNDAMENT
Metall-Pfosten
für DESIGN WPC
Metall-Pfosten
inklusive
Kunststoff-Kappe:
7x 7 cm,
L.: 150 cm
Art. 1585
Art. 1586
Erde, ca. 7 cm
Beton
Wichtig: Bitte beachten Sie, dass die Zaunele-
mente nicht im dauerhaften Boden-/ Erdkontakt
verbaut werden dürfen (Staunässe = Schimmel-
gefahr); beachten Sie daher den Abstand zum
Boden von circa 7– 10 cm.

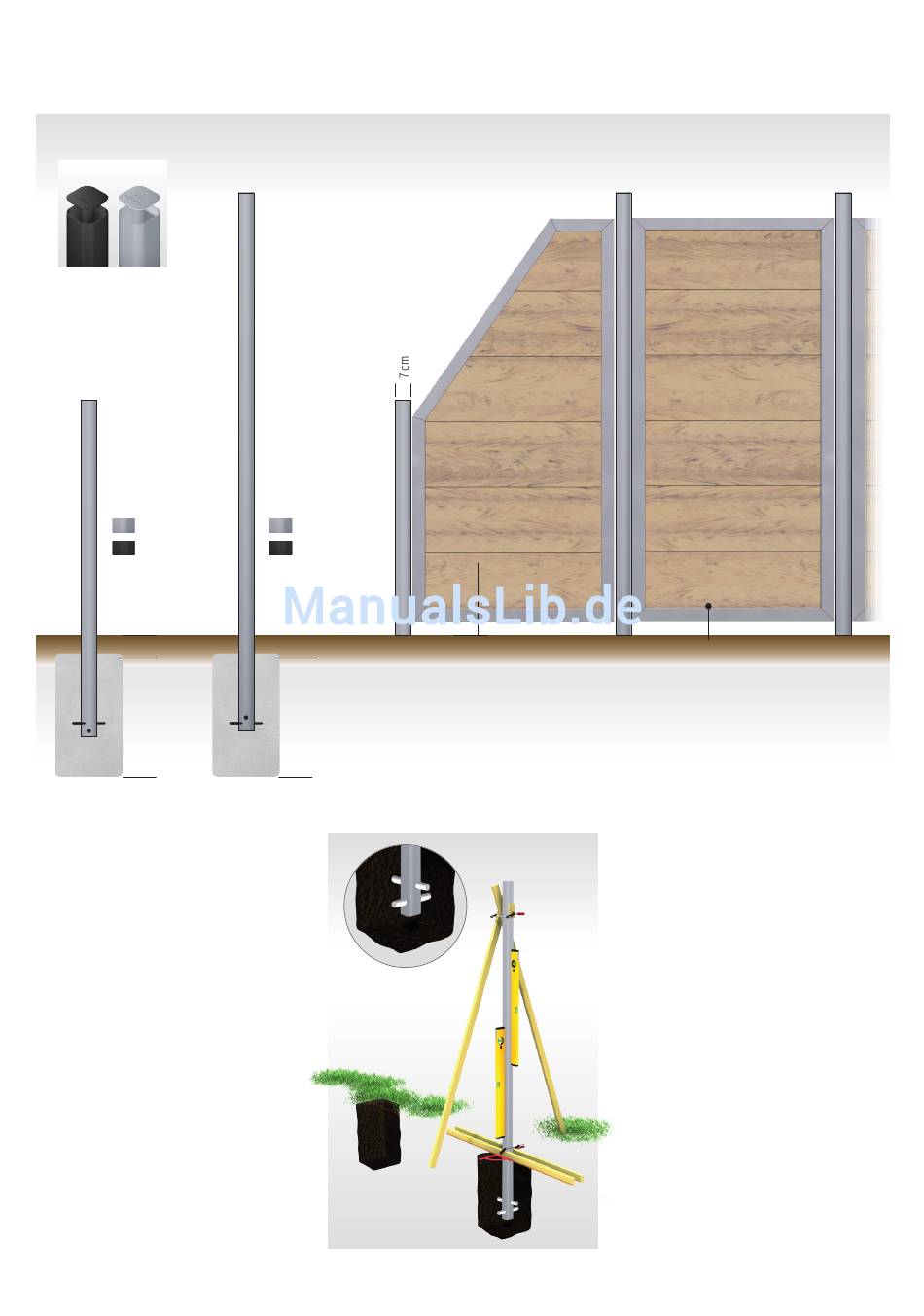

So montieren Sie Schritt für Schritt:
A. Spannen Sie eine Schnur entlang des späte-
ren Anlagenverlaufs.
B. Graben Sie ein Loch. Die Tiefe bitte circa 20cm
mehr als die Fundamenttiefe, damit später
genügend Beton unter den Pfosten gelangen
kann. Tipp: Um den Metall-Pfosten gegen das
Abrutschen und Herausziehen zu sichern, bohren
Sie zusätzlich am unteren Ende über Kreuz zwei
Löcher à 8,5 bis 9 mm und schieben zwei Schrau-
ben oder Gewindestangen durch die Löcher.
A
Montage auf gegossenem, frostsicherem Beton-Fundament. Die Montage auf Terrassenplatten/-dielen ist nicht ausreichend.
Die Einbau- und
Abstandsmaße finden
Sie auf Seite 2/3.
Metall-Pfosten
inklusive
Kunststoff-Kappe:
7x 7 cm,
L.: 240 cm
Art. 1589
Art. 1590
Bitte wählen Sie die Größe des Beton-Fundaments
je nach Beschaffenheit Ihres Bodens:
Normaler Boden: ca. 40 x 40 cm, Tiefe ca. 60 cm
Weicher Boden: ca. 40 x 40 cm, Tiefe ca. 70 cm
Beton
Sandiger Boden: ca. 50 x 50 cm, Tiefe ca. 80 cm
Abstand Zaun
zu Bodenkante:
circa 7- 10 cm
C. Stellen Sie die Pfosten in Höhe lotrecht auf
und fixieren Sie diese für die Montage, zum Bei-
spiel mit Dachlatten und Schraubzwingen zur
temporären Befestigung (kleine Abbildung auf
der Seitenmitte).
D. Füllen Sie nun die Löcher mit einem Zement-
Kiesgemisch im Verhältnis 1 : 3 auf. Kontrollieren
Sie, ob alle Pfosten lotrecht in einer Flucht und in
der richtigen Höhe stehen. Überprüfen Sie die
Einbaumaße zwischen den Pfosten.
E. Erst nach dem vollen Aushärten des Betons
können Sie die Einhängeschrauben eindrehen
und die Zaunelemente montieren.
Bei der Zaunmontage:
Wasserablauflöcher
immer im unteren Rahmen!
5
