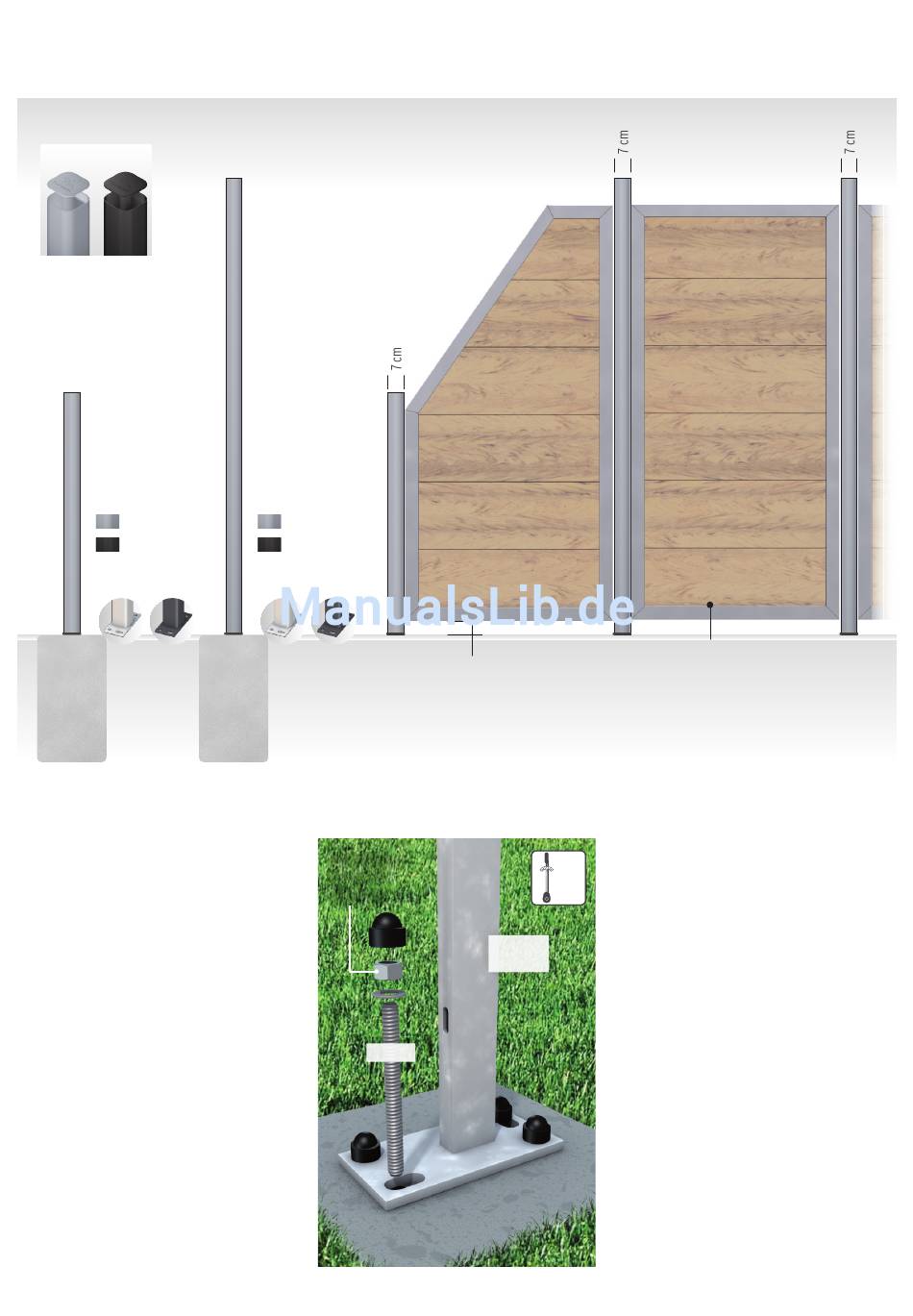

DIE MONTAGE DER METALL-PFOSTEN AUF BETON
Metall-Pfosten
für DESIGN WPC
Metall-Pfosten
inklusive
Kunststoff-Kappe:
7x 7 cm, L.: 105 cm,
mit angeschweißter
Bodenplatte
Art. 1593
Art. 1591
Ca. 40 x 40 cm,
Tiefe ca. 60 cm
Beton
A
Wichtig: Bitte beachten Sie, dass die Zaunele-
mente nicht im dauerhaften Boden-/ Erdkontakt
verbaut werden dürfen (Staunässe = Schimmel-
gefahr); beachten Sie daher den Abstand zum
Boden von circa 7– 10 cm.
So montieren Sie Schritt für Schritt:
A. Spannen Sie eine Schnur entlang des späte-
ren Anlagenverlaufs.
B. Stellen Sie die Pfosten an die gewünschte Po-
sition und markieren Sie die Bohrlöcher durch
die Löcher der Grundplatte.
Die Trägergrundplatten (jeweils 8 x 16 cm,
Schraublöcher Ø 15 mm) stehen dabei quer zur
späteren Zaunrichtung. Bitte beachten Sie die
Montage(Pfostenzwischen-)maße, siehe Seite 2/3.
4
Die Einbau- und
Abstandsmaße finden
Sie auf Seite 2/3.
Metall-Pfosten
inklusive
Kunststoff-Kappe:
7x 7 cm, L.: 195 cm,
mit angeschweißter
Bodenplatte
Art. 1594
Art. 1592
Beton
A
Befestigung
der Mutter
mit 40 Nm
Art. 1272
Abstand Zaun
zu Bodenkante:
circa 7- 10 cm
C. Verwenden Sie zur Montage der Pfosten am
Nm
Boden nur zugelassene Spezialdübel (Verbun-
40
danker). Verwenden Sie keine Kunststoffdübel!
Für den sicheren Halt des Ankers auf dem
Anker oder
Fundament verwenden Sie das separat erhält-
Pfostenfuß
liche Verbundankerset: Art. 1272, ein Set für zwei
Pfosten; inklusive 145 ml Vinylester Montage-
mörtel, zwei Statikmischer und je acht 12er-
Gewindestangen mit Mutter, U-Scheibe und Ab-
deckkappe. Zur Montage benötigen Sie zusätzlich
eine handelsübliche Kartuschenpistole und einen
14er-Betonbohrer.
D. Nach ausreichender Aushärtezeit des
Montagemörtels können Sie die Pfosten und an-
schließend die Elemente montieren!
Bei der Zaunmontage:
Wasserablauflöcher
immer im unteren Rahmen!
