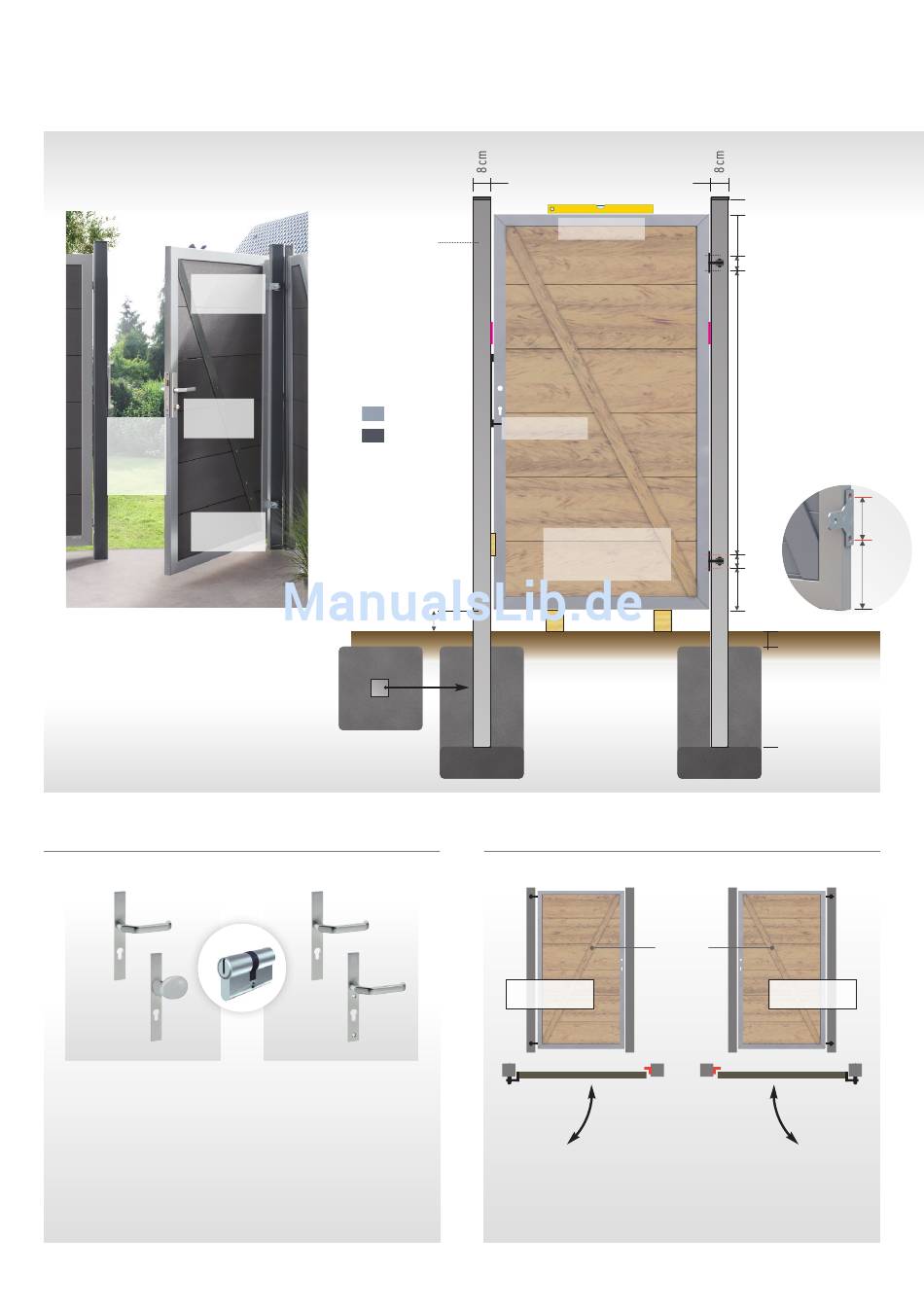

DIE DESIGN WPC EINZELTORE: INFOS, EINBAUMASSE UND MONTAGE
Aufhängung
und Kloben
Drücker mit
Schließ-
Schloss
und
Anschlag-
blech
Aufhängung
und Kloben
Die DESIGN WPC Tore bestehen aus sechs
WPC Profilen in einem Aluminium-Rahmen.
Torstärke insgesamt: 40 mm
GENERELLE HINWEISE ZU DEN TOREN
Art. 1251
Zu jedem Tor benötigen Sie eine passende Drückergarnitur
(Art. 1251 oder Art. 4229), die Sie nach Wunsch separat erhalten.
Eine Montageanleitung liegt dem jeweiligen Drücker bei.
Der separat erhältliche Profilzylinder (Art. 2550, Länge: 60 mm,
30/30 mm) kann in das Schloss montiert werden.
6
Metall-Pfosten
extrastabil,
feuerverzinkt
und farbig
pulverbeschichtet,
inklusive
Kunststoff-Kappe:
8 x 8 cm,
L.: 255 cm
Art. 2099
Art. 2059
Abstand Tor
zu Bodenkante:
circa 7,5 cm
Pfosten u. Beton,
Aufsicht
Art. 2550
Art. 4229
Einbaubreite (Pfostenzwischenmaß):
100,5 - 101,5 cm
Wasserwaage
Anschlagblech
DIN Rechts
von hinten
Fundamentgröße für
Einzel- und Doppeltor:
Beton, ca. 50 x 50 cm,
Tiefe ca. 80 cm
Pfosten mittig im
Fundament platzieren
DAS DESIGN WPC EINZELTOR
Die Tore haben
nur auf der
Hinterseite eine
Querleiste.
DIN Links
Aufsicht
Das Tor der Serie DESIGN WPC erhalten Sie in der Ausführung
DIN links oder DIN rechts. Abhängig von der Anschlagsrichtung,
werden die zwei unterschiedlichen Torpfosten platziert.
ca. 5,5 cm bis Unterkante
Flachkappe
10 cm
129 cm
10 cm
10 cm
15 cm
15 cm
Erde, ca. 10 cm
52 cm
Stampfbeton
DIN Rechts
