So montieren Sie die Elementhalter (Art. 2166,
6er-Set; ein Set pro Zaunelement).
A. Die Positionen der Elementhalter an den Zaun-
elementen markieren und mit Ø 3 mm vorbohren.
Elementhalter mit jeweils zwei Senkkopfschrau-
ben fixieren (Drehmoment max. 2,2 Nm). Schrau-
ben langsam und vorsichtig eindrehen.

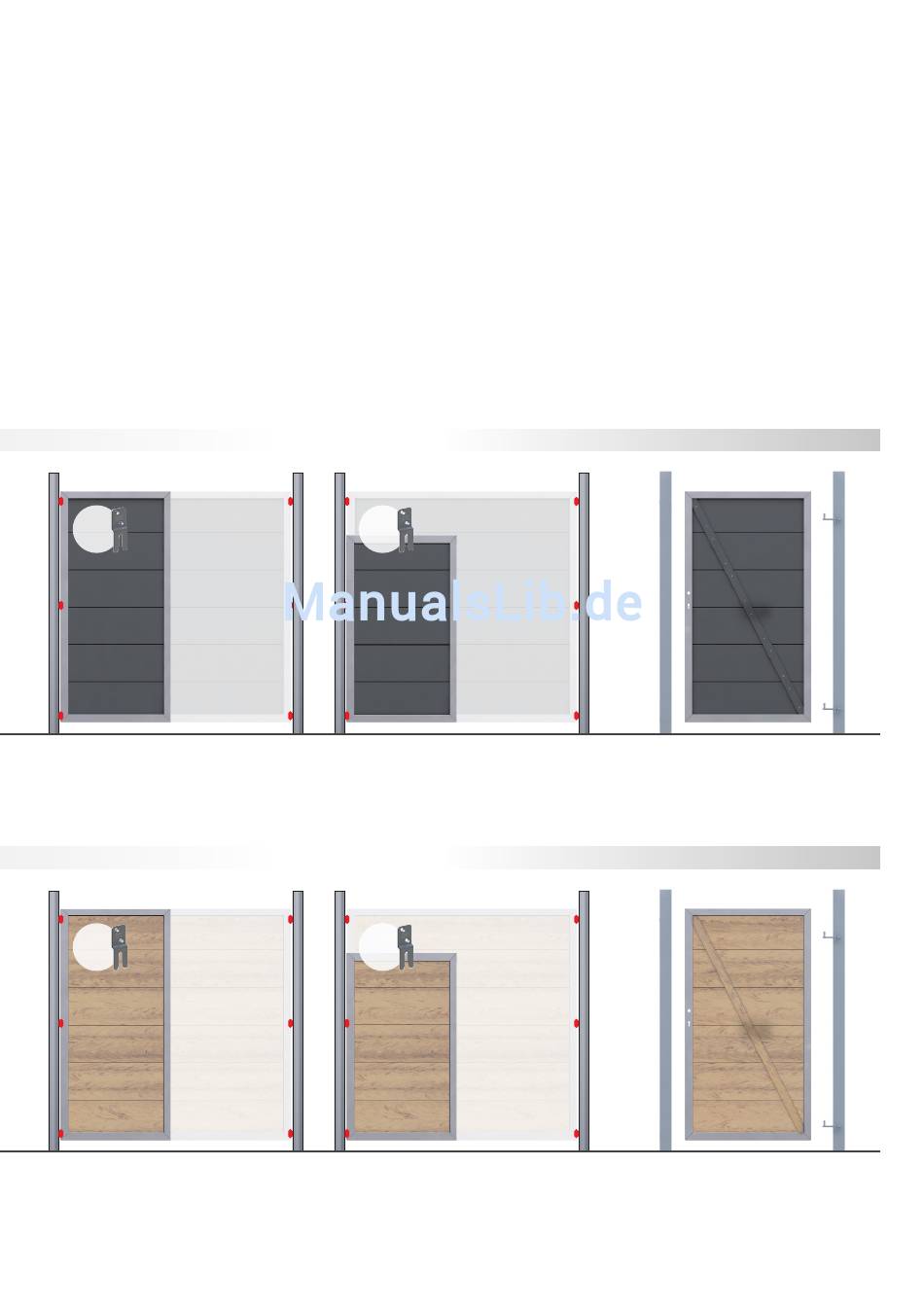

B. Abstände der Elementhalter am Zaunelement
6x
Art. 2290
Standardhöhe: 180 cm,
Wunschbreite: mind. 40 – max. 179 cm,
Einbaubreite (Planungsbreite):
Wunschbreite + 2 cm
6x
Art. 2444
Standardhöhe: 180 cm,
Wunschbreite: mind. 40 – max. 179 cm,
Einbaubreite (Planungsbreite):
Wunschbreite + 2 cm
abmessen und diese Positionen senkrecht
mittig an den Pfosten markieren. Tipp: Durch
einen stufigen Versatz der Zaunelemente glei-
chen Sie ein leichtes, bauseitiges Gefälle aus.
Passen Sie die Elementhalter-Positionen dem-
entsprechend am Pfosten an. Bitte beachten Sie
den Bodenabstand von 7 – 10 cm.
Wichtig: Bei einer Anlage mit Tor montieren Sie
erst die Torpfosten und das Tor. So können Sie
die Zaunelemente an der Höhe des eingebauten
6x
Art. 2291
Wunschhöhe: mind. 30 – max. 179 cm,
Wunschbreite: mind. 40 – max. 180 cm,
Einbaubreite (Planungsbreite):
Wunschbreite + 2 cm
6x
Art. 2445
Wunschhöhe: mind. 30 – max. 179 cm,
Wunschbreite: mind. 40 – max. 180 cm,
Einbaubreite (Planungsbreite):
Wunschbreite + 2 cm
Tores ausrichten (die Einbauhöhe des Tores rich-
tet sich nach der am Torpfosten angeschweißten
Toraufhängung.
C. Bohren Sie an den Pfosten die Schraublöcher
für die Elementhalter-Einhängschrauben mit
Ø 4,5 mm vor und drehen Sie die Einhänge-
schrauben langsam und vorsichtig ein. Anschlie-
ßend können Sie die Zaunelemente spielfrei
einhängen.
TOR
Art. 2271 (DIN links), Art. 2280 (DIN rechts)
Standardhöhe: 180 cm,
Istbreite: 98 cm,
Einbaubreite (Planungsbreite):
100,5 - 101,5 cm
TOR
Art. 2442 (DIN links), Art. 2443 (DIN rechts)
Standardhöhe: 180 cm,
Istbreite: 98 cm,
Einbaubreite (Planungsbreite):
100,5 - 101,5 cm
