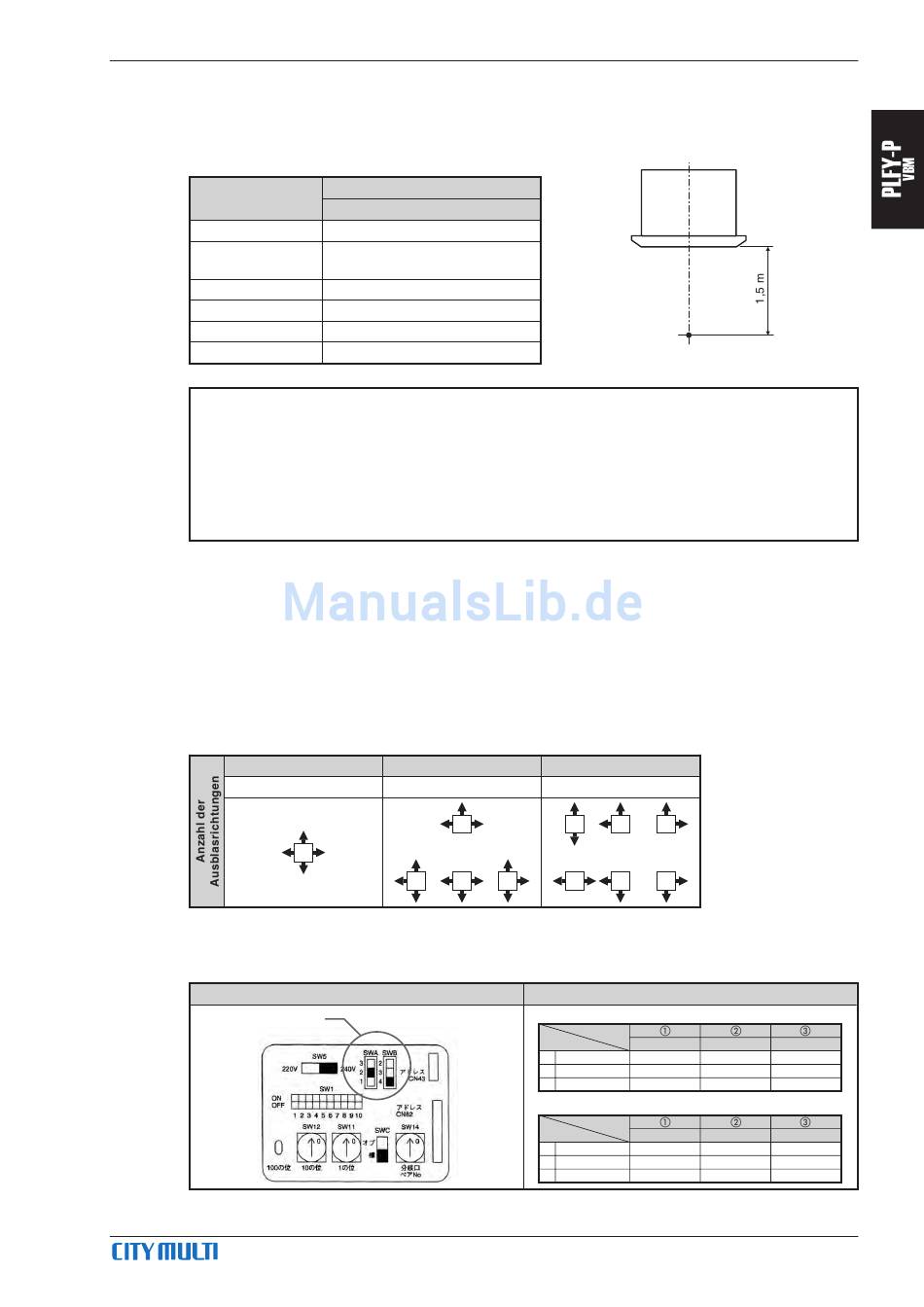

4-Wege-Deckenkassetten der PLFY-P•VBM-E-Serie
5.11.2

Schalldruckpegel

Schalldruckpegel im echofreien Raum
Modell
PLFY-P32VBM-E
PLFY-P40VBM-E
PLFY-P50VBM-E
PLFY-P63VBM-E
PLFY-P80VBM-E
PLFY-P100VBM-E
PLFY-P125VBM-E
Bitte beachten Sie folgendes:
Die grafischen Darstellungen der Schalldruckkurven der Außen- und Innenge-
räte, sowie die Leistungstabellen der Innengeräte finden Sie im Technischen
Anhang dieses Planungshandbuches oder erhalten Sie auf Anfrage bei Ihrem
Mitsubishi-Vertriebspartner.
5.11.3 Anpassen der Ausblasöffnungen
Der Grill PLP-6BA bietet Ihnen bis zu 11 verschiedene Möglichkeiten, in welche Richtung die Luft
ausgeblasen werden soll. Sie können die Deckenkassette als 4-, 3- oder 2-Wege-System einstel-
len. Dazu können max. zwei Luftausblasöffnungen mit optional erhältlichen Absperrabdeckungen
verschlossen werden. Das macht die Deckenkassette PLFY-P•VBM so flexibel: Einmal eingebaut
können Stellwände im Büro oder ähnliches später beliebig umgebaut werden: Die Klimatisierung
stimmt immer.
4-Wege-System
bei Auslieferung
Dazu können Sie den Einfluss der Deckenhöhe und der Anzahl der Ausblasöffnungen durch Ein-
stellungen an der Deckenkassette individuell an Ihre Anforderungen anpassen.
Schalldruckpegel in dB(A)
Lo-Med2-Med1-Hi
27-28-29-31
27-28-30-31
28-29-30-32
30-32-35-37
33-36-39-41
35-38-41-43
3-Wege-System
1 Auslass verschlossen
Adressen-Platine
SWA
SWB
Messpunkt
2-Wege-System
HINWEIS:
Für das 3- und 2-Wegesys-
2 Auslässe verschlossen
tem benötigen Sie 1 oder 2
optionalen Absperrabde-
ckungen.
Einstellungen
PLFY-P32/P40/P50/P63/P80 VBM-E
SWA
SWB Leise
[4] 4 Ausblasöffn. 2,5 m
[3] 3 Ausblasöffn.
2,7 m
[2] 2 Ausblasöffn.
3,0 m
PLFY-P100/P125 VBM-E
SWA
SWB Leise
[4] 4 Ausblasöffn.
2,7 m
[3]
3 Ausblasöffn. 3,0 m
[2] 2 Ausblasöffn.
3,3 m
Innengeräte
Standard Hohe Decken
2,7 m 3,5 m
3,0 m 3,5 m
3,3 m 3,5 m
Hohe Decken
Standard
3,2 m 4,5 m
3,6 m 4,5 m
4,0 m 4,5 m
251
