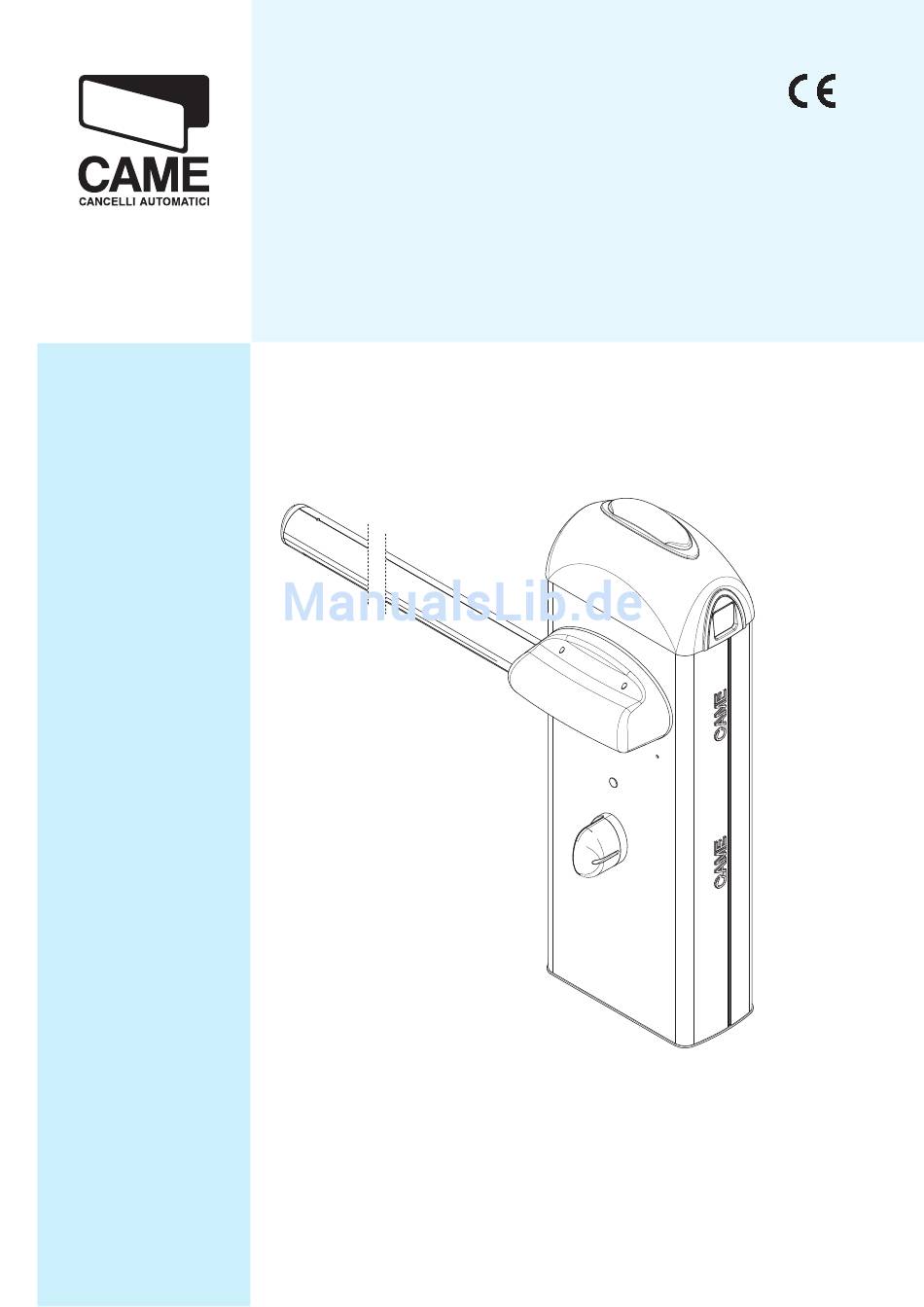

- Seite 1 AUTOMATISCHE STRASSENSCHRANKEN GARD 8 SERIE INSTALLATIONSANLEITUNG G2080 - G2080I...
-
Seite 2: Bestimmung Und Einsatzbeschränkungen
Sicherheitskontakt versehen. Das automatische Schrankensystem ist in zwei Ausführungen lieferbar: G2080 - Automatische Straßenschranke aus verzinktem und lackiertem Stahl mit Getriebemotor 24V GS und Raum für Ste- ckkarte und Transformator; G2080I - Automatische Straßenschranke aus satiniertem Stahl AISI 304 mit Getriebemotor 24V GS und Raum für Steckkarte und Transformator;... - Seite 3 5) G02806 - Ständer 6) G02802 - Halter für Photozellen DIR 7) G02803 - Leuchtschnur 8) G02807 - feste Auflagefläche 9) G02808 - bewegliche Auflagefläche 10) G02809 – Leuchtklebestreifen CAME CAME 11) G02801 – Kuppelblinkanlage CAME 12) G02805 - Halterung für Notbatteriesitz CAME 13) ZL38 –...
-
Seite 4: Installation
4.4 Außenmaße Maße in mm 5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Kontrollen Vor der Installation sind folgende Kontrollen vorzunehmen: • Überprüfen, dass die Installation des Automationssystems keine gefährlichen Situationen verursacht; •... -
Seite 5: Kabelmindeststärken Und Typen
5.3 Kabelmindeststärken und Typen Anschlüsse Kabeltyp Kabellänge 1 < 10 m Kabellänge 10 < 20 m Kabellänge 20 < 30 m Stromversorgung 230V 3F 3G x 1,5 mm 3G x 2,5 mm 3G x 4 mm Energieversorgung des Motors 24V 2 x 1 mm 2 x 1,5 mm 2 x 2,5 mm... -
Seite 6: Vorbereitung Der Grundlage Des Automationssystems
5.4 Vorbereitung der Grundlage des Automationssystems Die folgenden Beschreibungen sind nur Beispiele, da sich der Raum für die Installation des Systems und die Zubehör- teile je nach den Ausmaßen ändert, und der Installateur daher die zweckmäßigste Lösung wählen muss. - Ein Loch für die Befestigungsbasis graben und die Sch- lauchhüllen für die von der Abzweiggrube ausgehenden Anschlüsse vorbereiten. -
Seite 7: Installation Des Systems
5.5 Installation des Systems - Die Klappe mit dem dafür vorgesehenen Schlüssel öffnen, die obere Abdeckung entfernen und die Inspektionsklappe abnehmen. - Die Schranke ist für linksseitige (SX) Installation vorgesehen. Hebelarm Übertragungs- stange - Bei rechtsseitiger Installation (DX) muss die Öffnungsrichtung des Schlagbaums umgekehrt werden. - Seite 8 - Die Zwischenplatte und die Schlagbaumbefestigungsabde- Platte für Welle ckung mit einer Schraube (M8x20) befestigen. Schraube nicht Zwischenplatte für fest anziehen, so wird die Positionierung des Schlagbaums Stabanschluss vereinfacht. Platte für Sch- lagbaumwelle UNI5931 M8x12 - Den Schlagbaum in die Befestigungsabdeckung einführen und mit den entsprechenden Schrauben M8x20 und M8x12 befestigen.
-
Seite 9: Bilancierung Des Schlagbaums
- Die Abscher-Schutzabdeckung auf dem Schlagbaumbe- festigungsprofil anbringen und mit den Schrauben Ø3.9x19 befestigen. UNI6954 Ø3.9x19x12 5.6 Bilancierung des Schlagbaums - Vor der Bilancierung des Schlagbaums, muss anhand der untenstehenden Tabelle die gewählte Feder, die Zubehörteile und die Beleuchtung überprüft werden. DURCHGANGSÖFFNUNG (max. - Seite 10 - Den Getriebemotor entblocken und den Schlagbaum senkrecht stellen, den Getriebemotor erneut blockieren. - die Schraube UNI5739 M12x70 in die Federnhalterung stecken und die Mutter UNI5588 M12 befestigen (1-2). Die Schraube an der Feder (2) und das Ringzugseil an dem unteren Teil (3-4) befestigen.
-
Seite 11: Installation Der Elektronischen Steckkarte
- Den Getriebemotor entbloc- ken und von Hand auf die Feder einwirken, um die Spannung zu erhöhen oder zu senken, und zwar bis der Schlagbaum auf 45° stabilisiert ist. - Die Feststellmutter endgültig anziehen und den Getriebemotor erneut blockieren. Achtung: die ordnungsgemäße Funktionsweise der Feder überprüfen: - bei vertikaler Stellung des Schlagbaums ist die Feder entlastet (im Ruhezustand) - bei horizontaler Stellung des Schlagbaums ist die Feder gespannt (unter... -
Seite 12: Einstellung Des Endlaufs
5.8 Einstellung des Endlaufs Inspektionsklappe schließen und Stromzufuhr aktivieren. Schlagbaum betätigen, um zu kontrollieren, dass dieser parallel zur Straße ist bzw. offen einen Winkel von ca. 89° bildet. - Zur Positionskorrektur des offenen Schlagbaums den Baum schließen, die Inspektionsklappe öffnen und den Puffer im Uhrzeigersinn drehen (so wird der Bewegungsradius erhöht) bzw. - Seite 13 - Nach den Öffnungs- und Schließungseinstellungen des Schla- gbaums, die Muttern unter den Puffern endgültig befestigen. - Nach erfolgter mechanischer und elektronischer Installation den Deckel des Steckkartengehäuses befestigen, ... - ...Inspektionsklappe (1) und obere Abdeckung (2) wieder anbringen. - Die Klappe mit dem Schlüssel schließen.
-
Seite 14: Wartung
5.9 Manuelle Freigabe Schranke - Den Schlagbaum von - den Schlüssel in das Schloss Hand hochheben und durch ACHTUNG! Die Entrie- stecken und im Uhrzeigersinn gelung kann eventuell ge- Drehen des Schlüssels drehen. fährlich sein, wenn bei aus gegen den Uhrzeigersinn irgend einem Grund schle- erneut blockieren. -
Seite 15: Entfernung Und Entsorgung
CAME CANCELLI AUTOMATICI S.p.A. wendet in ihren Werken zur Garantie des Umweltschutzes ein gemäß der Vor- schrift UNI EN ISO 14001 bescheinigtes Umweltmanagementsystem an. Wir bitten Sie zum Umweltschutz, den CAME als einen der wesentlichen Punkte für die Entwicklung seiner Betriebs- und Mark- tstrategien betrachtet, durch die Beachtung der Entsorgungsanweisungen beizutragen: ENTSORGUNG DER VERPACKUNG - Die Verpackungen (Schachteln, Kunststoff usw.) sind alle als normaler Hausmüll... - Seite 16 CAME GmbH KORNWESTHEIMER STR. 37 70825 KORNTAL - MÜNCHINGEN BEI STUTTGART - DEUTSCHLAND Tel 0049 71 5037830 Fax 0049 71 50378383 CAME GmbH AKAZIENSTR. 9 16356 SEEFELD BEI BERLIN DEUTSCHLAND Tel 0049 33 3988390 Fax 0049 33 3988550831...
