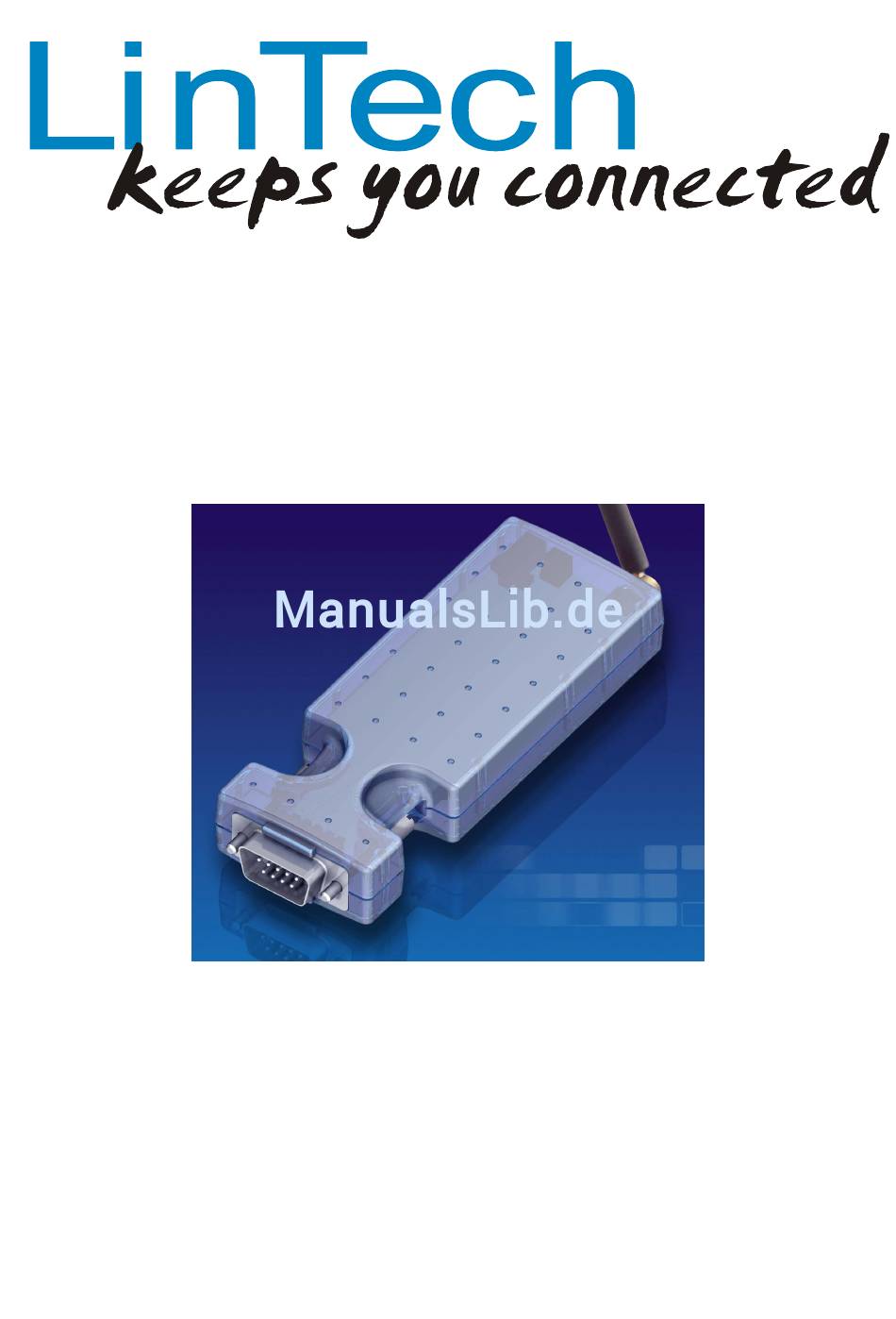

- Seite 1 B l u e t o o t h * R S 2 3 2 A d a p t e r Artikelnummer: 1406 Benutzerhandbuch (Version 1.0)
-
Seite 2: Inhaltsverzeichnis
3.4.3. Einstellungen der Gerätetabelle ...................10 3.5. Zurücksetzen aller Konfigurationsdaten ................12 4. SERVICE......................13 4.1 Allgemein..........................13 4.2 Technische Daten im Überblick..................14 4.3. LED-Statusanzeigen .......................15 * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to Lintech GmbH, Berlin Germany. -
Seite 3: Einleitung
1.Einleitung Wir beglückwünschen Sie zum Kauf des LinTech Bluetooth* RS232 Adapters. Der RS232 Adapter ist ein Bluetooth*- Adapter für die serielle Schnittstelle (RS232) und kann an beliebige Geräte, die diese Schnittstelle haben, angeschlossen werden. Der Bluetooth RS232 Adapter setzt eine Gegenstelle voraus, die die Verbindung aufbaut. -
Seite 4: Geräteansicht
Konfigurationssoftware zu installieren. Nur für spezielle Umgebungen können die Standardeinstellungen der Verbindungsparameter mit Hilfe der RS232 Configtool Software geändert werden. Um das Configtool benutzen zu können, muss der RS232 Adapter an eine serielle Schnittstelle eines PC`s oder Laptops angeschlossen werden, auf dem das Configtool installiert wird. - Seite 5 Anschluß des BT RS232 Adapters bitte eine Null-Modem Kabel oder einen entsprechenden Gender Changer. Der RS232 Adapter muss sich im Modus 1 (Konfigurationsmodus) befinden. Falls er sich noch nicht in diesem befindet, schalten Sie das Gerät mit gedrücktem Funktionstaster ein und halten den Funktionstaster ca. 5 Sekunden lang gedrückt bis die LED1 (grün) permanent leuchtet und die LED2 (gelb) schnell hintereinander...
-
Seite 6: Firmware Aktualisieren
Vorgang ist beendet, wenn die Meldung „FLASH Programmierung erfolgreich beendet!“ erscheint. Bitte beachten Sie, dass der RS232 Adapter nach der Aktualisierung der Firmware automatisch neu startet und sich daher nicht mehr im Konfigurationsmodus befindet. Falls Sie die Konfiguration ändern wollen, müssen Sie den Adapter erneut in den Konfigurationsmodus versetzen. -
Seite 7: Datenbits
Fehlerprüfung aktiviert. Stopbits Ändert den Zeitraum zwischen den einzelnen Zeichen, die übertragen werden (wobei die Zeit in Bit gemessen wird). * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to Lintech GmbH, Berlin Germany. - Seite 8 Konfigurationsdaten übertragen worden sind. Der Vorgang ist beendet, wenn die Meldung „Konfiguration erfolgreich!“ erscheint. Abbildung 6- Statusfenster Konfiguration * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to Lintech GmbH, Berlin Germany.
-
Seite 9: Änderung Der Spp- Einstellungen
Hier sehen Sie den momentanen Gerätenamen Ihres Adapters. Sie können Ihn nach Ihren Vorstellungen ändern. Bluetooth*- Adresse: Dieses Feld zeigt Ihnen die Bluetooth*- Adresse Ihres RS232-Adapters an. Diese kann nicht verändert werden. * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to... -
Seite 10: Authentifizierung Notwendig
Adapter wertet CTS aus: Diese Option aktiviert die Auswertung von CTS- Signalen. Es wird überprüft ob das Gerät, an welches der RS232 Adapter angeschlossen ist, sich in der Lage befindet, Daten zu empfangen. Ist dies nicht der Fall, sendet dieses Gerät ein CTS- Signal und der Adapter stoppt die Sendung der Daten. - Seite 11 Haben Sie die gewünschten Einstellungen vorgenommen drücken Sie bitte den „Konfiguration ändern“ - Button. Im sich öffnendem Statusfenster sehen Sie, wieweit * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to Lintech GmbH, Berlin Germany.
-
Seite 12: Zurücksetzen Aller Konfigurationsdaten
Meldung „Konfiguration erfolgreich!“ erscheint. Abbildung 9- Statusfenster Konfiguration 3.5. Zurücksetzen aller Konfigurationsdaten Um die Konfigurationsdaten des RS232- Adapters wieder auf Standardeinstellungen zurückzusetzen, geben sie einfach als eigenen Gerätenamen RESETCONFIG ein. Beim Neustart des Adapter werden alle Einstellungen zurückgesetzt. * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to... -
Seite 13: Service
4. Service 4.1 Allgemein Mit dem Bluetooth* Adapter RS232 der Firma LinTech GmbH haben Sie ein Produkt erworben, in welches wir viel Zeit und Arbeit investiert haben. Das gilt nicht nur für die eigentliche Entwicklung der Hard- und Softwarekomponenten, sondern auch für die aufwendigen Tests mit den unterschiedlichsten Anwendungen und in den verschiedensten Umgebungen. -
Seite 14: Technische Daten Im Überblick
über USB Adapterkabel Betriebs- +5 bis +55°C temperatur: Bluetooth* Bluetooth* Zertifikation entsprechend der Bluetooth* Spezifikation Zertifikation CE 0681 Zulassungen * Bluetooth and the Bluetooth logos are trademarks owned by Bluetooth SIG, Inc., U.S.A. and licensed to Lintech GmbH, Berlin Germany. -
Seite 15: Led-Statusanzeigen
4.3. LED-Statusanzeigen LED1 LED2 Bedeutung ┌───── Konfigurationsmodus 2┌┐ ┌┐ Ein Reset wird durchgeführt Der RS232 Adapter wird 3┌────┐ ┌────┐ initialisiert 4┌──┐ ┌──┐┌──┐ Überprüfung der Hardware 5┌──┐ ┌──┐┌──┐┌──┐ Warten auf Verbindung 6┌───── ┌──┐ HCI- Verbindung 7┌───── ┌──┐┌──┐ L2CAP- Verbindung 8┌───── ┌──┐┌──┐┌──┐...
