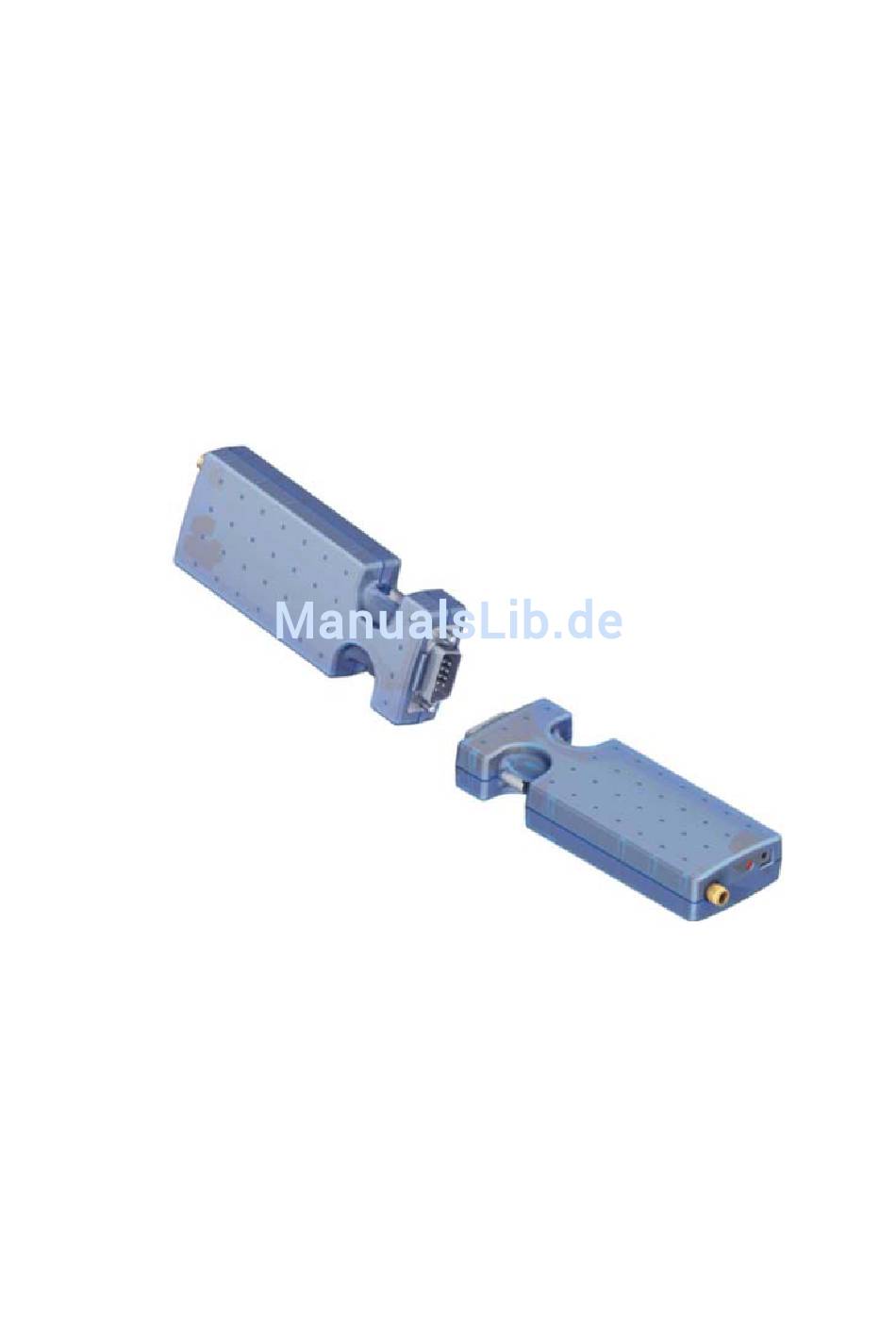

- Seite 1 Bluetooth*RS232 Adapter Artikelnummer/Part number:1407 Benutzerhandbuch User Manual Handbuch Version 1.1 / 10.10.2001 ©LinTech GmbH Berlin...
-
Seite 2: Inhaltsverzeichnis
4.2.Technische Daten im Überblick..........15 4.3.Betriebszustände /LED-Zustandsanzeige....... 16 Abbildungsverzeichnis Abbildung 1 PC verbunden durch Bluetooth RS232 Adapter mit Modem ....... 3 Abbildung 2 Vorder- und Rückansicht des Bluetooth Adapters RS232 ......4 Abbildung 3 ConfigTool: Auswahl des COM- Ports ............. 9 Abbildung 4 ConfigTool: Hauptmenü... -
Seite 3: Allgemeines
Übertragungsrate nahezu unabhängig von der Art der Daten. Die Daten werden von einem RS232 Adapter über die serielle Schnitt- stelle empfangen und per Funk an den anderen RS232 Adapter (Part- nergerät) übertragen und auf der dortigen seriellen Schnittstelle wieder ausgegeben (siehe Abbildung 1). -
Seite 4: Lieferumfang
Bevor Sie mit der Installation beginnen, prüfen Sie bitte, ob alle Teile vorhanden sind. Im Lieferumfang des Bluetooth Adapter RS232 Paketes mit der Be- stellnummer 1407 sind enthalten: • Adapter RS232 mit standard male RS-232 DSUB-9 Bluetooth Stecker • Adapter RS232 mit standard female RS-232 DSUB-9 Bluetooth Buchse •... -
Seite 5: Inbetriebnahme Und Handhabung
LinTech GmbH Kommunikationstechnologien, Berlin ________________________________________________________________________ 2. Inbetriebnahme und Handhabung 2.1. Inbetriebnahme Um die Bluetooth Adapter RS232 benutzen zu können, benötigen Sie keine Treibersoftware. Stecken Sie die Bluetooth Adapter an die entsprechenden RS232 Schnittstellen (serielle ) der Geräte an, die über Funk verbunden werden sollen. -
Seite 6: Funktionstest
Zum Prüfen der Betriebszustände der beiden Bluetooth Adapter gehen Sie bitte wie folgt vor : • Schließen Sie beide RS232 Adapter mit Hilfe der mitgelieferten Netzteile an die Stromversorgung an. Die rote LED am jeweiligem Adapter leuchtet und signalisiert, dass der RS232 Adapter betriebsbereit ist. -
Seite 7: Tasterfunktionen
Nach dem Einschalten muss sich ein Adapter im Modus 7 befinden. Die grüne und gelbe LED am Adapter blinken abwechselnd in kurzen Intervallen (2xgrün,3xgelb). Das bedeutet : Verbindungsversuch als Master; der RS232 Adapter versucht, eine Verbindung zum Partnergerät aufzubauen. •... -
Seite 8: Software
Nur für spezielle Umgebungen können die Standardeinstellungen der Verbindungsparameter mit Hilfe der RS232 Configtool Software geän- dert werden. Um das Configtool benutzen zu können, muss einer der RS232 Adapter an die serielle Schnittstelle eines PC`s oder Laptops angeschlossen werden, auf dem das Configtool installiert wird. -
Seite 9: Abbildung 3 Configtool: Auswahl Des Com- Ports
Nun deaktiviert sich dieser Teil des Dialoges, Sie haben Zugriff auf die anderen Schaltflächen und Ihnen wird die momentane Version der Firmware des RS232 Adapters (unter RS323 Modul Information) ange- zeigt. Sie können nun die Konfigurationsdaten des Adapters ändern. Abbildung 4 ConfigTool: Hauptmenü mit Firmwareauswahl... -
Seite 10: Änderung Der Konfigurationsdaten
LinTech GmbH Kommunikationstechnologien, Berlin ________________________________________________________________________ 3.2. Änderung der Konfigurationsdaten Wenn Sie sich für die Änderung der Konfigurationsdaten entscheiden, öffnet sich folgendes Fenster: Abbildung 5 ConfigTool: Konfigurationsmenü Sie können nun folgende Werte einstellen: Baudrate Legt die maximale Übertragungsrate in Bit pro Sekunde fest, mit der Daten über diesen Anschluss übertragen werden. - Seite 11 LinTech GmbH Kommunikationstechnologien, Berlin ________________________________________________________________________ übereinstimmen, zu dem eine Verbindung hergestellt wird. Die meisten Zeichen werden mit 7 oder 8 Datenbits übertragen. Parität Ändert die auf den ausgewählten Anschluss anzuwendende Art der Fehlerprüfung. Die hier ausgewählte Einstellung muss mit der des Computers oder des Gerätes übereinstimmen, zu dem eine Verbindung hergestellt wird.
-
Seite 12: Änderung Der Kennung
Reset ausgeführt, bei dem die Kennung des Partnergerätes gelöscht wird. Austausch der neuen Kennung Schalten Sie den ersten RS232 Adapter ein und warten Sie, bis er mit der Initialisierung fertig ist. Überprüfen Sie, ob er sich schon im richtigen Modus befindet (LED1 (grün) 4mal und LED2 (gelb) 2mal blinkend). -
Seite 13: Zurücksetzen Der Verbindung
Sie aus. Beim nächsten Einschalten wird die Ver- bindung automatisch aufgebaut. Verbindungsaufbau Wenn die Kennung des Partnergerätes im RS232 Adapter ge- speichert wurde, wird automatisch nach jedem Einschalten ver- sucht, eine Verbindung zu diesem aufzubauen. 3.4.Zurücksetzen der Verbindung Um die Verbindung zurückzusetzen, müssen Sie, während beide... -
Seite 14: Service
Deshalb möchten wir Sie bitten, sich einfach an uns zu wenden, sollten Sie doch einmal ein Problem mit unseren RS232 Adaptern haben. Wir sind dankbar für jeden Hinweis, den Sie uns geben. Sie erreichen uns entweder per Telefon:... -
Seite 15: Technische Daten Im Überblick
LinTech GmbH Kommunikationstechnologien, Berlin ________________________________________________________________________ 4.2.Technische Daten im Überblick 2.402 GHz bis 2.480 GHz Sendefrequenz Abhängig vom eingesetzten Bluetooth Reichweite Schaltkreis ABS Gehäuse transparent blau Gehäuse: Abmessungen(LxBxH): 110x43x20 mm Gewicht : 150 Gramm Unterstützte Generic Access Profile Bluetooth Schnitstelle: Bluetooth... -
Seite 16: Betriebszustände /Led-Zustandsanzeige
LinTech GmbH Kommunikationstechnologien, Berlin ________________________________________________________________________ 4.3.Betriebszustände /LED-Zustandsanzeige... - Seite 17 LinTech GmbH Kommunikationstechnologien, Berlin ________________________________________________________________________...
