Fernbedienungs-Installationsverfahren

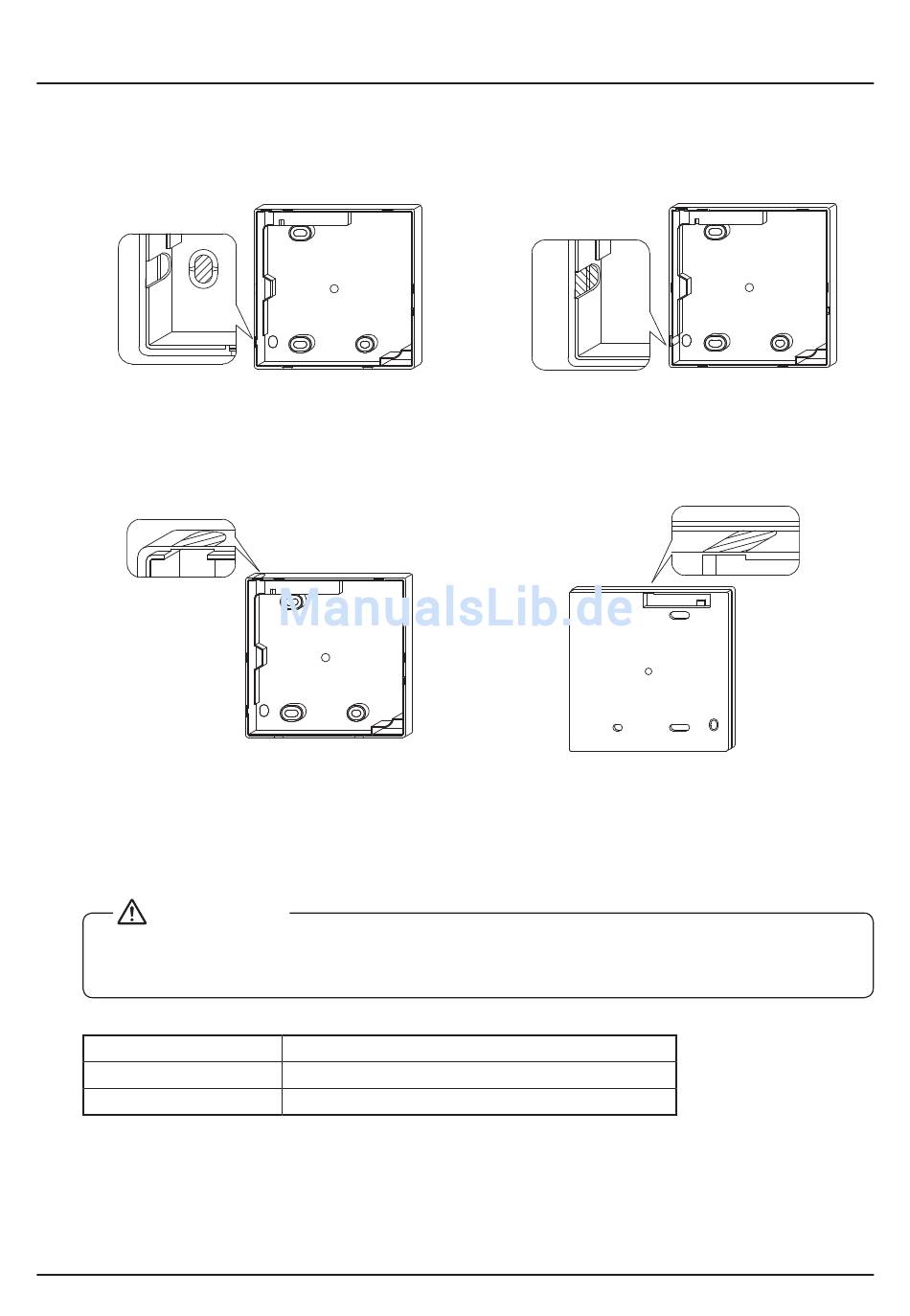

3-3 Ermitteln Sie die Richtung der Kabelauslassöffnung der
Fernbedienung (hinten, links, oben links, oben Mitte).
3-3-1 Hinten
Die Kunststoffblende (schraffierter Bereich)
ausschneiden.
3-3-3 Oben links
Die dünne Blende (schraffierter Bereich) mit
einer Zange o. Ä. ausbrechen und dann
Grate mit einer Feile o. Ä. entfernen.
3-4 Die Verkabelung durchführen.
VORSICHT
1. Der Schaltkasten und das Übertragungskabel dürfen nicht angeschlossen sein.
2. Berühren Sie die Fernbedienungs-Platine nicht direkt.
Verkabelungsspezifikationen
Kabeltyp
Kabelquerschnitt
Verdrahtungslänge
*Dies ist die Gesamtlänge im System bei einer Gruppensteuerung.
Referenzhandbuch für den Monteur
5
Kabel mit Vinylmantel
0,75~1,25 mm²
Max. 500 m
(*)
3-3-2 Links
Die dünne Blende (schraffierter Bereich) mit
einer Zange o. Ä. ausbrechen und dann
Grate mit einer Feile o. Ä. entfernen.
3-3-4 Oben Mitte
Die dünne Blende (schraffierter Bereich) mit
einer Zange o. Ä. ausbrechen und dann
Grate mit einer Feile o. Ä. entfernen.
BRC1E53
4P419250-1 – 2015.10
