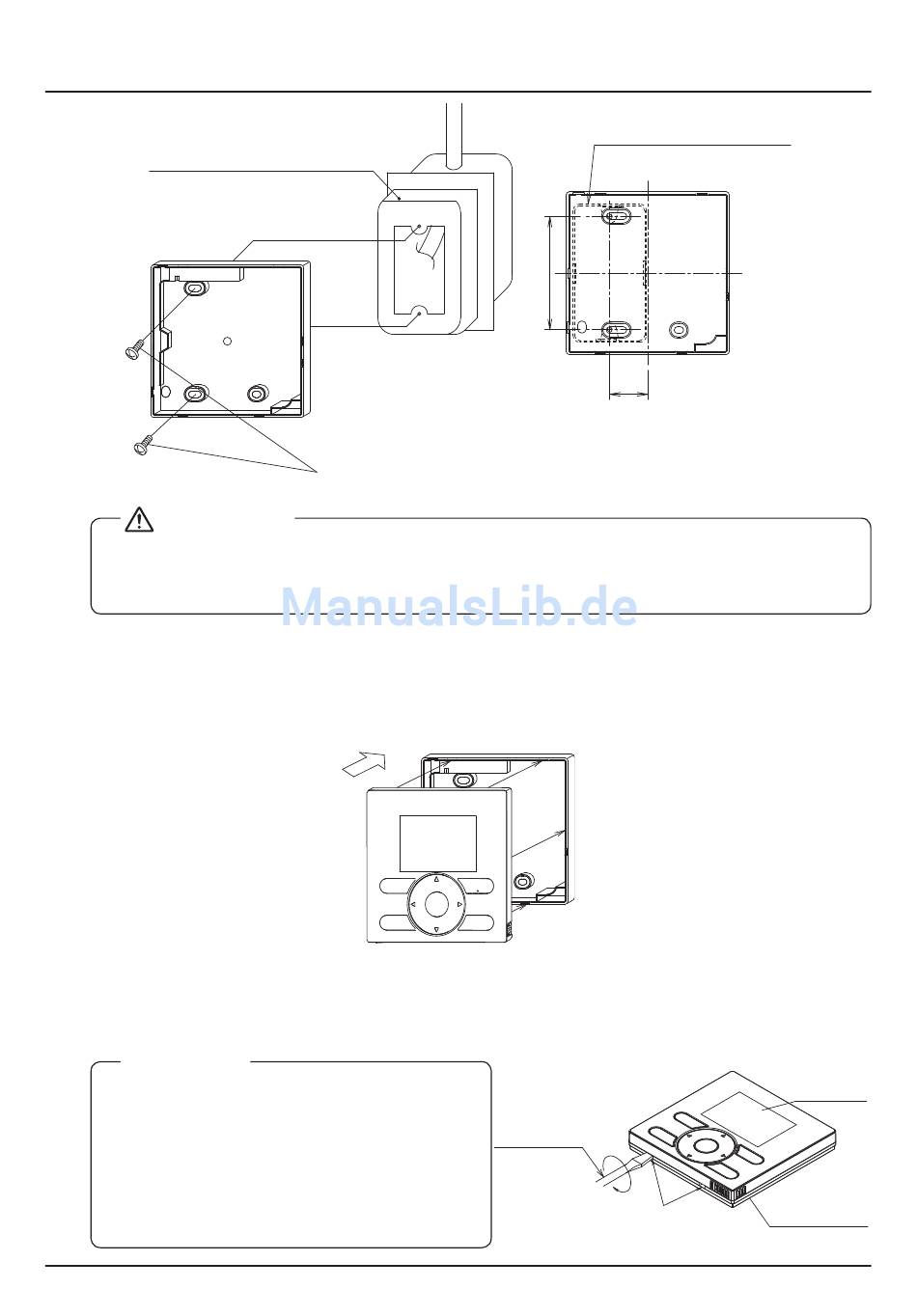

Fernbedienungs-Installationsverfahren
Schaltkasten
(bauseitige Bereitstellung)
(Optionales Zubehör
KJB111A verwenden)
VORSICHT
● Wählen Sie für die Installation nach Möglichkeit eine ebene Oberfläche aus.
● Die Montageschrauben nicht zu fest anziehen, um Verformung des unteren Gehäuses
zu vermeiden.
3-6 Befestigen des oberen Gehäuses
● Richten Sie das obere Gehäuse an den Zapfen des unteren Gehäuses (6 Stellen) aus und
setzen Sie das obere Gehäuse ein.
● Achten Sie beim Befestigen darauf, dass die Kabel nicht eingeklemmt werden.
● Lösen Sie die am oberen Gehäuse angebrachte Schutzfolie ab.
3-7 Entfernen des oberen Gehäuses
Stecken Sie einen Schlitzschraubendreher in die Schlitze im unteren Gehäuse ein (2 Stellen),
um das obere Gehäuse zu entfernen.
HINWEIS
● Die Fernbedienungs-Platine ist im oberen
Gehäuse installiert. Achten Sie darauf, die
Platine nicht mit dem Schlitzschraubendreher
zu beschädigen.
● Achten Sie darauf, dass die Platine des
entfernten oberen Gehäuses nicht mit Staub
oder Feuchtigkeit in Berührung kommt.
Referenzhandbuch für den Monteur
9
Kleine Schrauben (M4×16)
Schrauben
dreher
Schaltkasten für ein
Gerät (ohne Abdeckung)
84
28
(Installationsabstand)
Zum Entfernen des oberen
Gehäuses Schraubendreher
einsetzen und leicht drehen.
Oberes
Gehäuse
Unteres
Gehäuse
BRC1E53
4P419250-1 – 2015.10
