- Seite 1 16-PORT GIGABIT + 2 SFP ETHERNET SWITCH Bedienungsanleitung DN-80100...
-
Seite 2: Kapitel 1 Produkteinleitung
Kapitel 1 Produkteinleitung Herzlichen Glückwunsch zum Kauf des Gigabit Ethernet Switches. Lesen Sie diese Anleitung bitte vor der Installation und Inbetriebnahme des Produkts sorgfältig durch, um in den Genuss sämtlicher Produktfunktionen zu kommen. 1.1 Produktübersicht 16-Port 10/100/1000 M + 2SFP Ethernet Switch bietet den nahtlosen Netzwerkanschluss. Dieses Gerät kombiniert 1000 Mbit/s Gigabit Ethernet, 100 Mbit/s-Fast Ethernet und 10 Mbit/s Ethernet Netzwerkfunktionen in einem sehr flexiblen Paket. -
Seite 3: Kapitel 2 Beschreibung Externer Komponenten

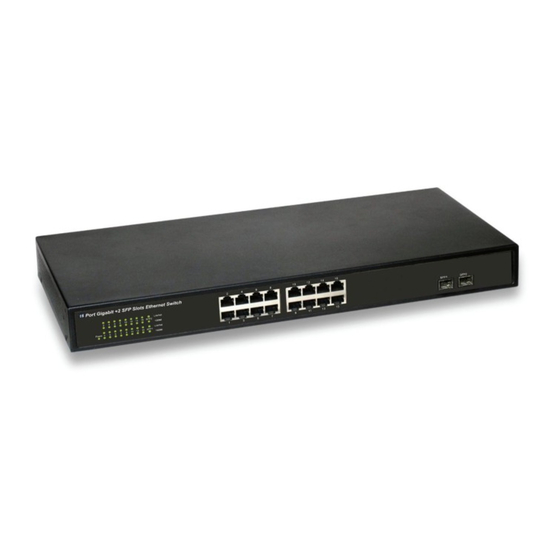

Kapitel 2 Beschreibung externer Komponenten 2.1 Frontblende Auf der Vorderseite des Switches befinden sich eine Reihe LED-Anzeigen, 16 10/100/1000 Mbit/s RJ45-Ports und 2 SFP Steckplätze, siehe unten. Abbildung 1 - Frontblende 10/100/1000 Mbit/s RJ45 Ports (1~16): Sie unterstützen den Anschluss von Geräten mit einer Bandbreite von 10 Mbit/s, 100 Mbit/s oder 1000 Mbit/s. - Seite 4 Die folgende Tabelle stellt die LED-Anzeigen des Switches zusammen mit einer Erklärung für jede einzelne LED dar. LEDs FARBE STATUS STATUSBESCHREIBUNG Das Gerät ist eingeschaltet. Power Grün Das Gerät ist ausgeschaltet Am Port angeschlossen Vom Port abgesteckt Link/Act Grün Blinkt Sendet oder empfängt Daten.
-
Seite 5: Kapitel 3 Installation Und Anschluss Des Switches
Kapitel 3 Installation und Anschluss des Switches Dieser Abschnitt beschreibt die Installation des Ethernet Switches und wie er angeschlossen wird. Lesen Sie die folgenden Abschnitte und führen Sie die Schritte in der dargestellten Reihenfolge durch. 3.1. Installation Befolgen Sie die nachstehenden Anweisungen um eine falsche Installation zu vermeiden, die zu Schäden und einem Sicherheitsrisiko führen kann. - Seite 6 3.1.2 Rackeinbau in einem 19 Zoll Schrank Der Switch kann in einem EIA 19 Zoll Rack mit Standardgröße montiert werden, welches in einem Verteilerschrank mit anderen Netzwerkgeräten platziert werden kann. Befolgen Sie zum Einbau des Switches diese Schritte: Befestigen Sie die Einbauhalterungen mit den mitgelieferten Schrauben an den Seiten des Switches (an jeder Seite eine).
-
Seite 7: Anhang: Technische Daten
3.2. Anschluss eines Computers (NIC) an den Switch Setzen Sie die Netzwerkkarte in den Computer ein. Schließen Sie nach der Installation des Netzwerkkartentreibers ein Ende des Twisted Pair-Kabels an der RJ45-Buchse Ihres Computers an. Das andere Ende des Kabels wird in einen RJ-45 Port des Switches eingesteckt. - Seite 8 Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5e und höher). Das Gerät wurde getestet und liegt innerhalb der Grenzen für Computerzubehör der Klasse A gemäß...
