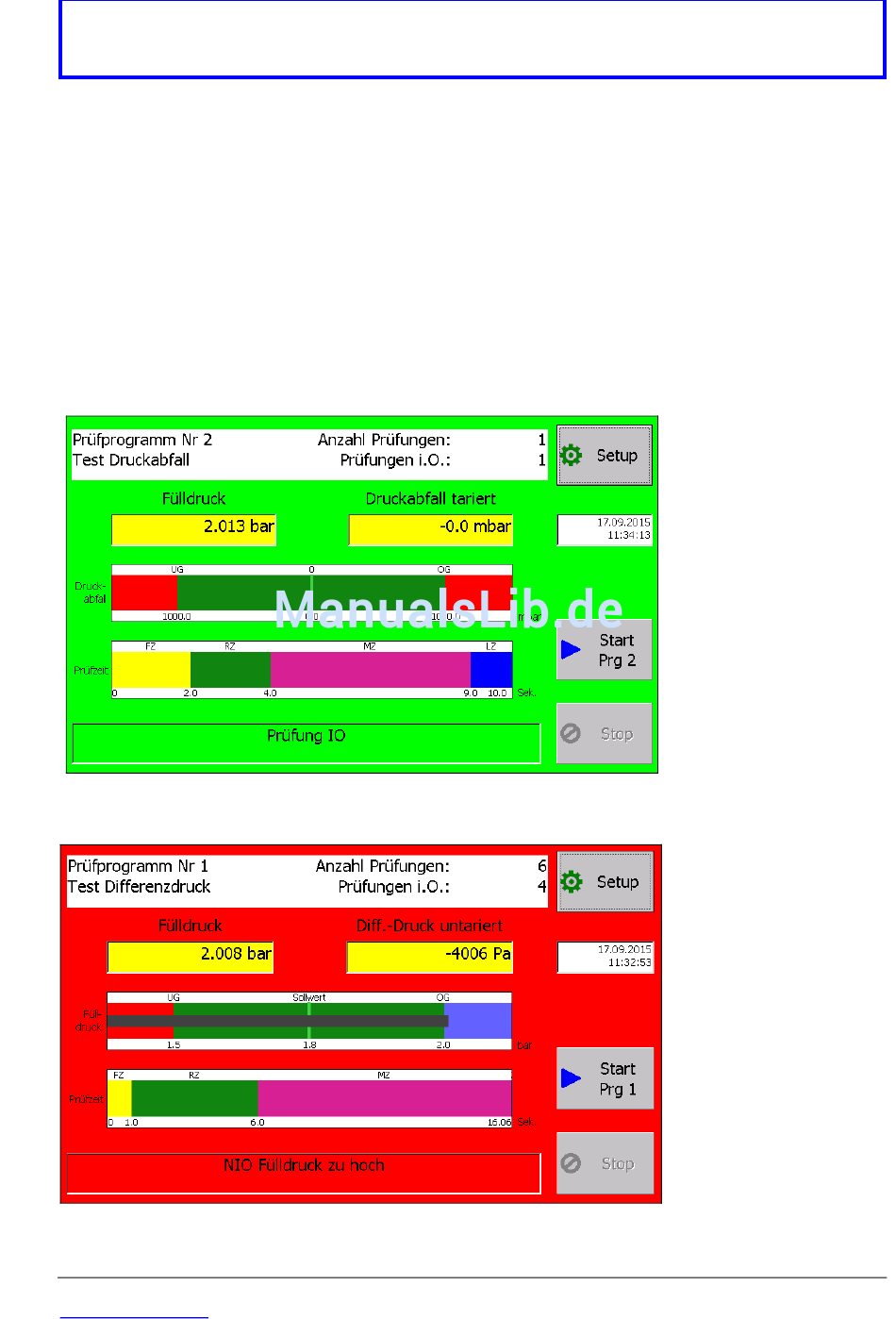

Bargraphdarstellung des Prüfablaufes
Im unteren Balken „Prüfzeit" sind die einzelnen Prüfphasen durch farbige Felder
dargestellt. Es bedeuten:
- LDZ
Ladezeit
- FZ
Füllzeit
- RZ
Ruhezeit
- MZ
Messzeit
- LZ
Lüftungszeit blau
Innerhalb der Bereiche läuft nach dem Start ein grauer Fortschrittsbalken von links nach
rechts und zeigt die aktuelle Prüfzeit an.
Anzeige bei aufgetretenem Fehler:
DL-Systeme für Messtechnik GmbH, Steinbeisstraße 32, 73614 Schorndorf
www.dl-systeme.de
Leckagetester LTG 630
Bedienungsanleitung
türkis
gelb
grün
magenta
Ist der Prüfablauf in der
Messzeit, so wechselt
der mittlere Balken in
einen Bargrafen mit
Anzeige des zuläs-
sigen Bereiches in
grün, des Sollwertes in
hellgrün und der Ab-
weichung vom Sollwert
als grauer Bargraph.
Im Mitteilungsfenster
unten erfolgt die
Klartextaussage zur
Prüfung.
Seite -5-
