Angaben zur Prüfung
Im oberen grauen Feld werden die Angaben zur Prüfung mit dem ausgewählten
Prüfprogramm und der dazugehörigen Prüfnummer angezeigt. In der Mitte erfolgt die
Anzeige der abgelaufenen Prüfungen, die nach der Anwahl des Prüfprogramms
durchgeführt worden sind. Dazu auch die Anzahl der Prüfungen die als I.O. (in Ordnung)
waren. Mit dem Button „Funktionsvorwahl" gelangt man zuerst in eine Ebene der
Passworteingabe und dann weiter zur Ebene für die Programmauswahl und für die
Erstellung eines Prüfprogramms.
Messwertanzeigen
In den zwei gelb hinterlegten Anzeigefeldern wird links immer der Fülldruck angezeigt. In
der rechten Anzeige erscheint in Abhängigkeit der Prüfmethode:
der Druckabfall bei der Druckabfallmethode
-
der Differenzdruck bei der Differenzdruckmethode
-
der Durchfluss bei der Durchflussmethode
-
jeweils in der definierten Einheit. Der Fülldruck wird immer angezeigt. Der Differenzdruck
oder der Durchfluss wird dann angezeigt, wenn die Ruhephase beginnt. Bei einer
Fehlermeldung werden die Anzeigen festgehalten, bis über die Stopp- oder Starttaste die
Fehlermeldung aufgehoben wird.
Balkendarstellung des Mess- und Prüfergebnisses
DL-Systeme für Messtechnik GmbH, Steinbeisstraße 32, 73614 Schorndorf
www.dl-systeme.de
Leckagetester LTG 630
Bedienungsanleitung

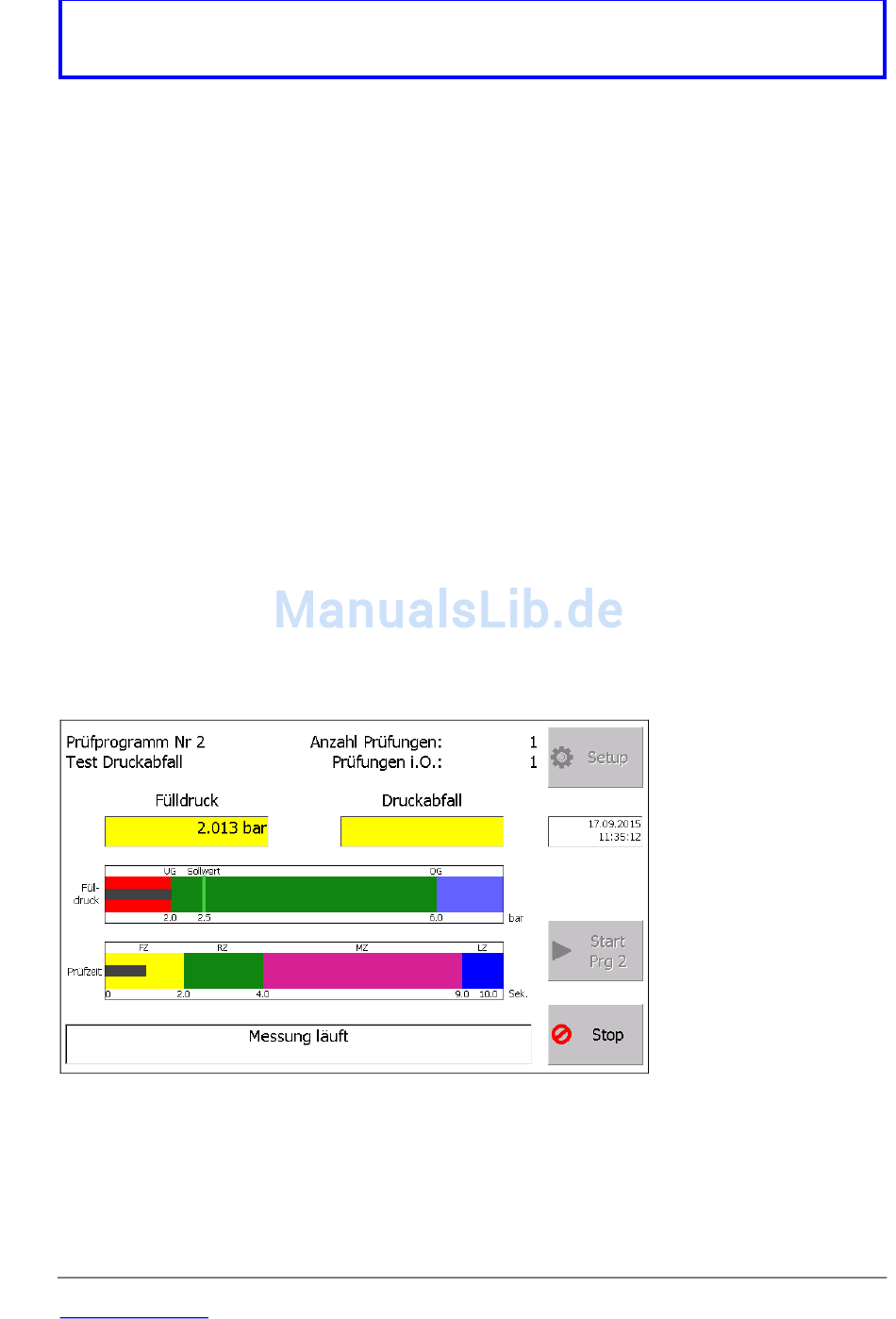

In der Zeit vom Start
bis zur Messung
erscheint in der Mitte
der Ansicht eine
Bargraphdarstellung in
der der Fülldruck als
grauer Balken
dargestellt wird. Der
grüne Bereich ist der
zulässig definierte
Bereich. Die hellgrüne
Markierung zeigt den
Sollwert des Füll-
druckes an.
Seite -4-
