Einschalten
Der Leckagetester wird mit dem Schalter On/Off eingeschaltet. Der Schalter rastet in der
Ein-Stellung vertieft ein und die Diode leuchtet bei vorhandener 24VDC Betriebsspannung
in blau auf.
Auf dem Display erscheinen beim Start nacheinander folgende Anzeigen:
-
zuerst weißes Display
-
Windows Oberfläche
-
Logo DL-Systeme
Betriebansicht
-
Das Display
Das Display ist ein resistives Touch-Screen Display. Eingaben sind mit einem leichten
Druck mit der Fingerkuppe oder einem Kunststoffstift auf die Oberfläche zu machen.
Obwohl die Oberfläche ein kratzfestes Glas ist, sind Eingabehilfen wie Kugelschreiber
oder andere metallische Stifte zu meiden. Für die Bedienung der Prüfabläufe ist keine
Eingabe am Display erforderlich.

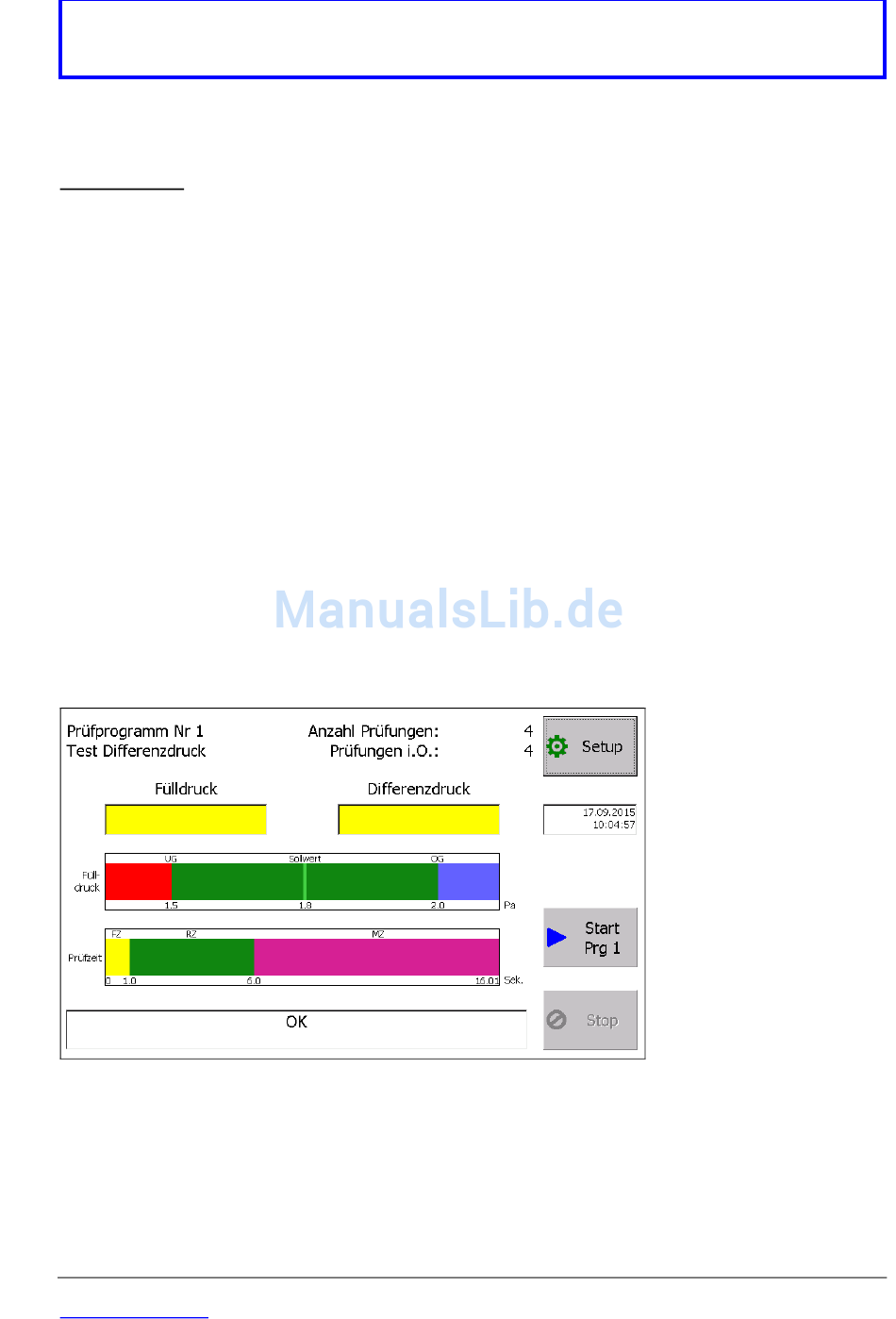

Die Betriebsansicht
DL-Systeme für Messtechnik GmbH, Steinbeisstraße 32, 73614 Schorndorf
www.dl-systeme.de
Leckagetester LTG 630
Bedienungsanleitung
ca. 5s
ca. 15 s
ca. 5 s
Die Ansicht ist in fünf
Bereiche von oben nach
unten unterteilt.
- Angaben zur Prüfung
- Messwertanzeigen und
Datum / Uhrzeit
- Bargraphdarstellung
des Mess- und Prüfer-
gebnisses
- Bargraphdarstellung
des Prüfablaufes
- Mitteilungsfenster
Seite -3-
