2 Einrichten des Servers
Anbringen der Gehäusestandfüße (Standfußinstallation)
Wenn Sie diesen Server in ein Rack einbauen, überspringen Sie diese Schritte, und lesen
Sie die Anweisungen, die Sie zusammen mit dem Rack erhalten haben.
1. Schieben Sie das Gehäuse an den Rand Ihres Arbeitsbereiches.
2. Befestigen Sie die Füße mit jeweils vier Schrauben am Gehäuse. Die Bohrungen in den
Füßen sind nur auf eine Bohrungsreihe im Gehäuse ausgerichtet. Am vorderen Fuß
sollte die mittlere Bohrung Richtung Gehäusevorderseite weisen. Die Bohrungen am
vorderen Fuß sind mit „F" und „1,2" gekennzeichnet. Am hinteren Fuß sollte die
mittlere Bohrung Richtung Gehäuserückseite weisen. Die Bohrungen am hinteren Fuß
sind mit „F" gekennzeichnet.
3. Nun können Sie Monitor, Tastatur und Maus an den Server anschließen und ihn dann
einschalten.
Einbau in ein Rack (Rack-Modus)
ANMERKUNG
Dieses Gehäuse ist kompatibel mit der EIA-310-d-Norm für Racks. Verwenden Sie einen
Rack-Schrank, der EIA-310-d-kompatibel ist.
1. Ziehen Sie die Schienen vollständig heraus.
2. Nehmen Sie die kleinste und innerste Schiene heraus.
3. Positionieren Sie die Schiene.
4. Bringen Sie die vier Schrauben an, und ziehen Sie diese fest.
MAXDATA PLATINUM Servergehäuse
�
�

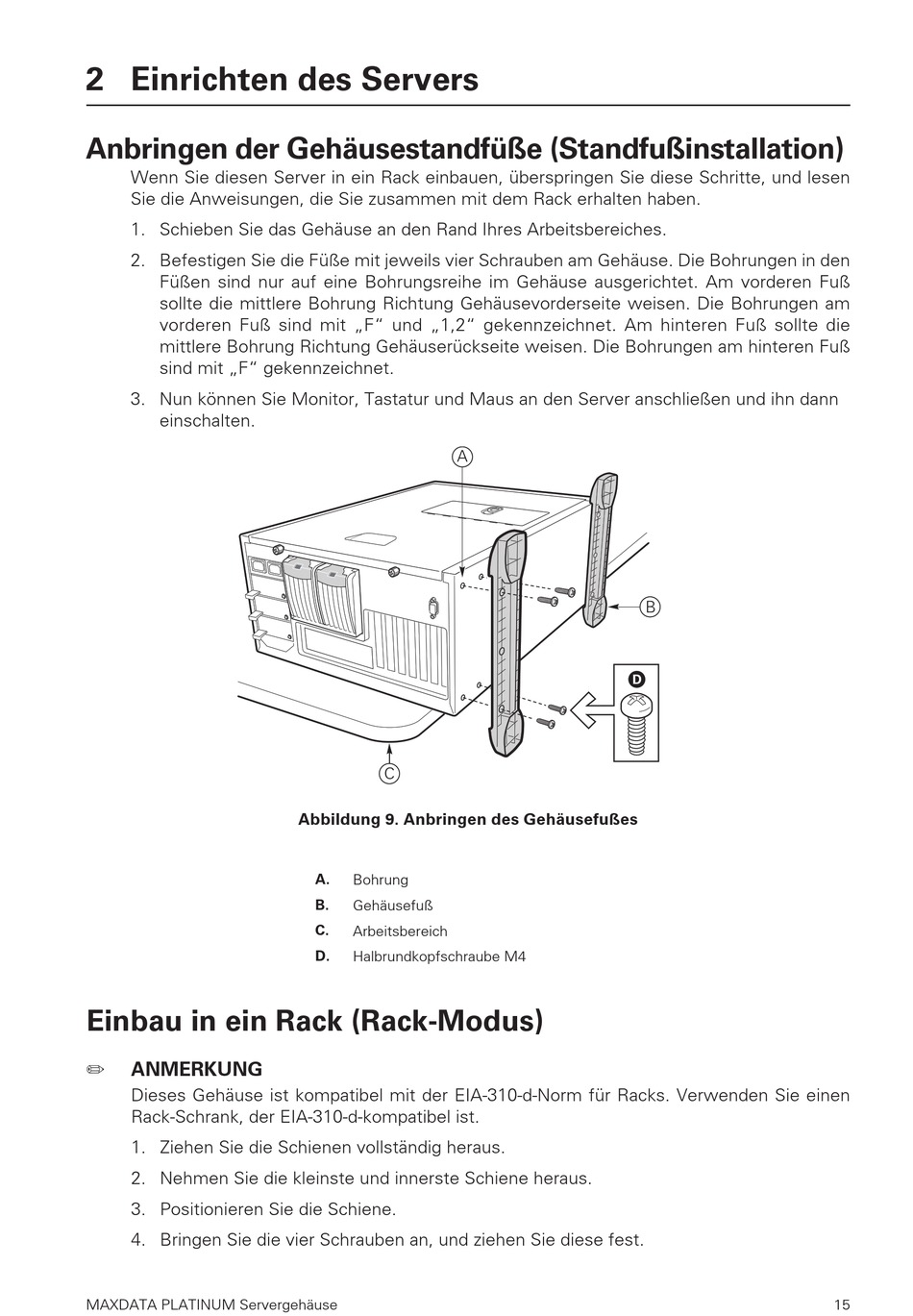

Abbildung 9. Anbringen des Gehäusefußes
A.
Bohrung
B.
Gehäusefuß
C.
Arbeitsbereich
D.
Halbrundkopfschraube M4
�
D
15
