Peripheriegeräte
5,25"-Laufwerkschächte für austauschbare Datenträger
Die oberen Schächte sind für austauschbare Medienperipheriegeräte ausgelegt. Sie können
bis zu zwei Peripheriegeräte mit halber Höhe oder ein Peripheriegerät mit voller Bauhöhe
installieren. Der unterste Schacht muss frei bleiben, um eine ordnungsgemäße Kühlung zu
gewährleisten.
5,25"-Festplattenschächte
Die zwei unteren Laufwerkschächte sind für Festplattenlaufwerke ausgelegt.
3,5"-Hot-Swap-Laufwerkschacht
Der Hot-Swap-Laufwerkschacht unterstützt bis zu fünf 3,5"-SCA LVDS-Festplattenlaufwerke.
Im Lieferumfang des Systems sind fünf Baugruppenträger enthalten. Sollte in einer Baugruppe
kein Laufwerk installiert sein, müssen Sie eine Konvektionsblende aus Kunststoff installieren,
um eine ordnungsgemäße Festplattenkühlung zu gewährleisten.
Der Hot-Swap-Laufwerkschacht unterstützt 1"-Festplattenlaufwerke mit einem Verbrauch von
bis zu 18 Watt. Die Laufwerke müssen für den Betrieb bei einer maximalen Umgebungs
temperatur von 50 °C ausgelegt sein. Ein optionaler zweiter Hot-Swap-Laufwerkschacht ist
verfügbar.
Netzteil
Die redundante (2+1) Stromversorgung mit 650 Watt für Dual-Line-Kabel verfügt über Ein
stellungsautomatik für Bereiche zwischen 100-120 bzw. 200-240 Volt Wechselspannung.
Im Lieferumfang des MAXDATA PLATINUM Hot-Swap-Servergehäuses mit redundanter
Stromversorgung sind zwei Stromversorgungsmodule und eine leere Blende instal
liert. Sie haben die Möglichkeit, ein drittes Stromversorgungsmodul (einschließlich eines
zweiten Netzkabels) als Zubehörteil zu bestellen .
ANMERKUNG
Für eine redundante Stromversorgungskonfiguration ist die Installation von drei Stromver
sorgungsmodulen und zwei Netzkabeln erforderlich.
�
A.
B.
C.
D.
MAXDATA PLATINUM Servergehäuse
�

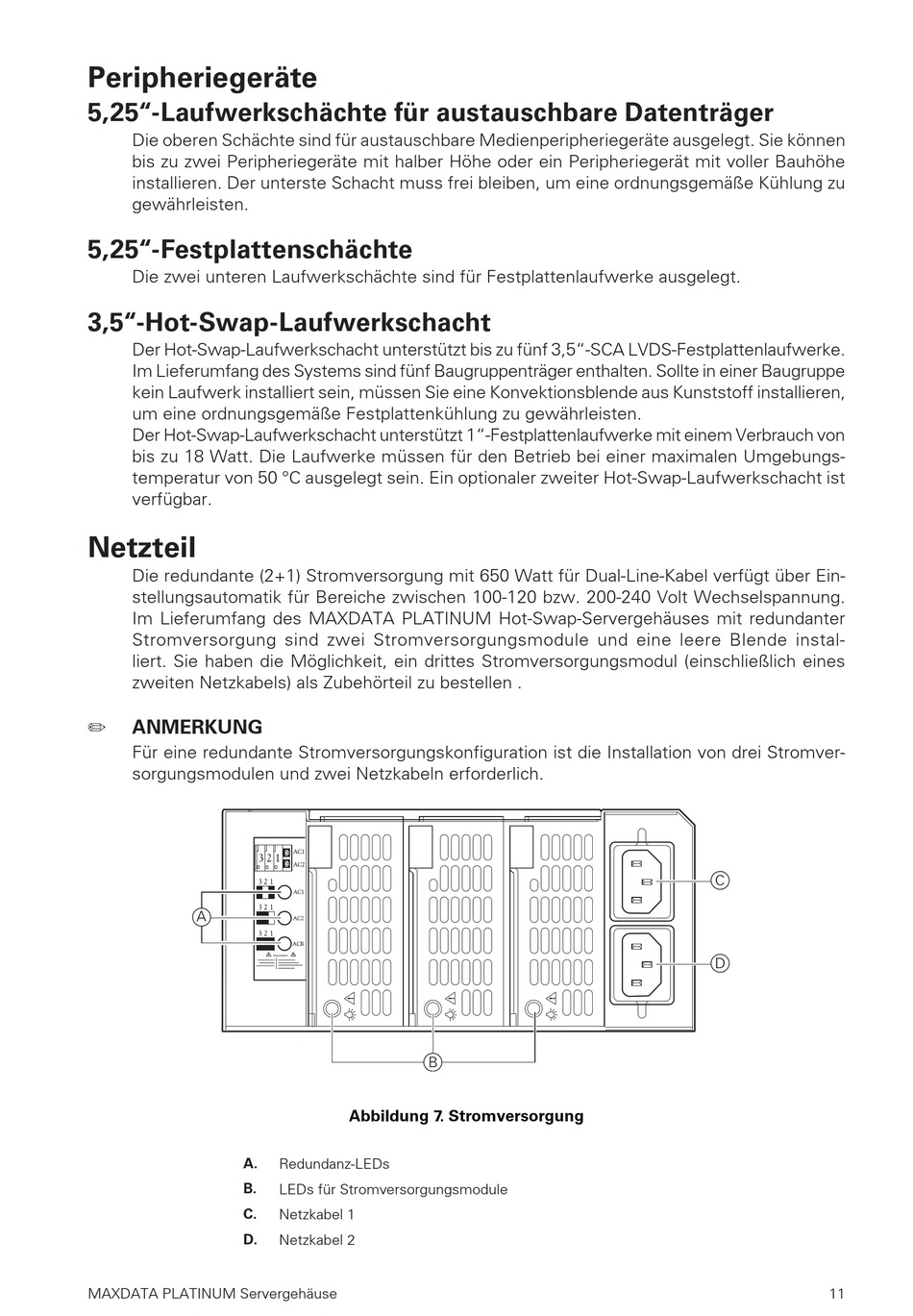

Abbildung 7. Stromversorgung
Redundanz-LEDs
LEDs für Stromversorgungsmodule
Netzkabel 1
Netzkabel 2
�
�
