1

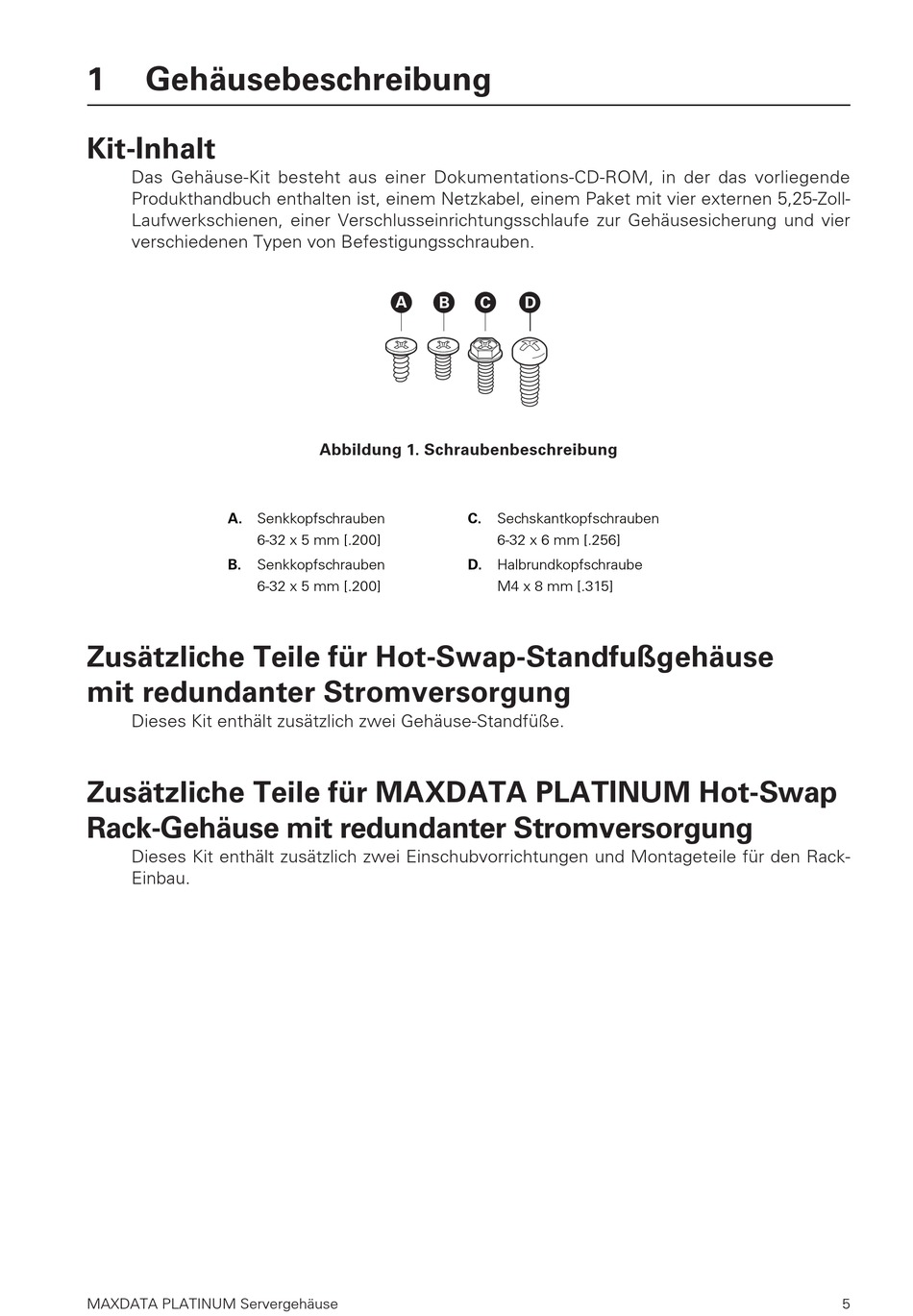

Gehäusebeschreibung
Kit-Inhalt
Das Gehäuse-Kit besteht aus einer Dokumentations-CD-ROM, in der das vorliegende
Produkthandbuch enthalten ist, einem Netzkabel, einem Paket mit vier externen 5,25-Zoll-
Laufwerkschienen, einer Verschlusseinrichtungsschlaufe zur Gehäusesicherung und vier
verschiedenen Typen von Befestigungsschrauben.
A. Senkkopfschrauben
6-32 x 5 mm [.200]
B.
Senkkopfschrauben
6-32 x 5 mm [.200]
Zusätzliche Teile für Hot-Swap-Standfußgehäuse
mit redundanter Stromversorgung
Dieses Kit enthält zusätzlich zwei Gehäuse-Standfüße.
Zusätzliche Teile für MAXDATA PLATINUM Hot-Swap
Rack-Gehäuse mit redundanter Stromversorgung
Dieses Kit enthält zusätzlich zwei Einschubvorrichtungen und Montageteile für den Rack-
Einbau.
MAXDATA PLATINUM Servergehäuse
�
�
�
Abbildung 1. Schraubenbeschreibung
C.
D. Halbrundkopfschraube
�
Sechskantkopfschrauben
6-32 x 6 mm [.256]
M4 x 8 mm [.315]
5
