G

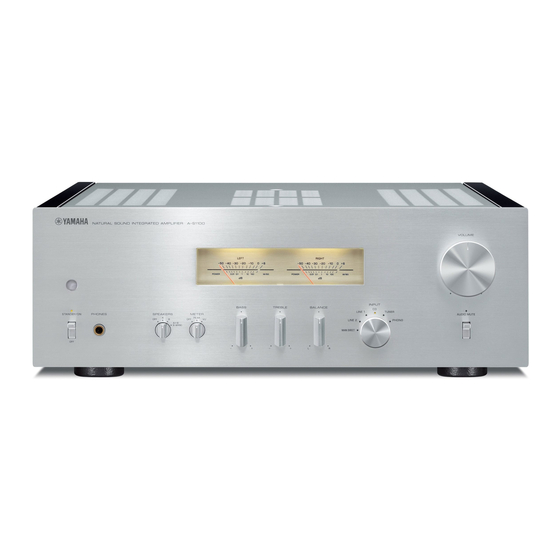

Integrated Amplifier
Amplificateur Intégré
OWNER'S MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАЦИИ

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha A-S1100

  • Seite 1 Integrated Amplifier Amplificateur Intégré OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES GEBRUIKSAANWIJZING ИНСТРУКЦИЯ ПО ЭКСПЛУАЦИИ...
  • Seite 2 Audioprodukte ein. Der Techniker führt umfangreiche Hörtests durch, wobei jede Komponente berücksichtigt wird, um im Endeffekt den idealen Klang zu erreichen. Yamahas Tradition im Bereich Audioqualität erstreckt sich über 125 Jahre zurück und besteht heute in allen Yamaha-Produkten fort.
  • Seite 3: Vortrefflichkeit Im Audiobereich

    Vortrefflichkeit im Audiobereich Erste HiFi-Anlage 1920 vorgestellt Wir stellten zahlreiche HiFi-Komponenten (Plattenspieler, UKW/ MW-Tuner, Vollverstärker, Vorverstärker, CA-1000 Endstufenverstärker und Lautsprecher) in NS-20 den Jahren 1955 - 1965 vor. „Natural Sound“-Lautsprecherbaureihe, vorgestellt im Jahre 1967 NS-20 Monitor-Lautsprecher CA-1000 Vollverstärker NS-1000M Mit A-Klasse-Bedienung setzt der CA-1000 den Standard NS-690 für Vollverstärker.
  • Seite 4: Mitgeliefertes Zubehör

    ◆ Erdfreie, symmetrische Endstufe ◆ Parallele Lautstärken- und Klangregelung ◆ Hohe Netzspannung mit vier separaten Schaltkreisen ◆ Links-rechts-symmetrisches Design mit steifer, stabiler Konstruktion ◆ Diskreter Phonoverstärker ■ Mitgeliefertes Zubehör Bitte überprüfen Sie, dass Sie alle folgenden Teile erhalten haben. • Fernbedienung •...
  • Seite 5: Bedienungselemente Und Ihre Funktionen

    Bedienungselemente und ihre Funktionen In diesem Kapitel werden die Bedienungselemente und Funktionen des A-S1100 beschrieben.
  • Seite 6 Bedienungselemente und ihre Funktionen ■ Vorderseite (Seiten 6 bis 9) 1 STANDBY/ON, OFF-Schalter 3 PHONES-Buchse Mit diesem Schalter wird das Gerät ein- oder Schließen Sie Ihren Kopfhörer an. ausgeschaltet. Hinweise STANDBY/ON (obere Position): In dieser Schalterstellung können Sie mit der Taste p AMP •...
  • Seite 7 5 METER-Wahlschalter Schaltet wie folgt zwischen den Instrument-Anzeigen OFF: Schaltet das Instrument und die Beleuchtung aus. PEAK: Ein Spitzenpegel-Instrument wird angezeigt. Das Spitzenpegel-Instrument zeigt den momentan höchsten Audioausgabepegel an. VU: Ein VU-Pegel-Instrument (VU-Meter) wird angezeigt. Das VU-Pegel-Instrument zeigt einen effektiven Audioausgabewert, der ähnlich dem des menschlichen Sinnes ist.
  • Seite 8 Bedienungselemente und ihre Funktionen ■ Vorderseite (Seiten 6 bis 9) 0 Fernbedienungssensor TUNER: Wählt den Tuner, der an die Buchsen TUNER angeschlossen ist. Empfängt die Signale von der Fernbedienung. PHONO: Wählt den Schallplattenspieler, der an die A INPUT-Wahlschalter/-Anzeige Buchsen PHONO angeschlossen ist. Dient zum Auswählen die Eingangsquelle.
  • Seite 9 B AUDIO MUTE-Schalter C AUDIO MUTE-Anzeige Drücken Sie nach unten, um den aktuellen Leuchtet, wenn die Stummschalt-Funktion mit dem Lautstärkepegel um etwa 20 dB zu reduzieren. Schalter AUDIO MUTE aktiviert wurde. Drücken Sie diese Taste erneut, um den Audioausgang D VOLUME-Regler wiederum auf den vorhergehenden Lautstärkepegel Steuert den Lautstärkepegel.
  • Seite 10: Rückseite

    Bedienungselemente und ihre Funktionen ■ Rückseite 6 MM/MC-Schalter Anschlussinformationen finden Sie auf Seite 16. Dient zum Auswählen des Tonabnehmertyps des an den PHONO-Buchsen angeschlossenen 1 PRE OUT-Buchsen Plattenspielers. MM: Wählen Sie diese Einstellung, wenn der angeschlossene Plattenspieler einen • Die PRE OUT-Buchsen geben die gleichen Kanalsignale elektromagnetischen Tonabnehmer (MM) wie die SPEAKERS L/R CH-Klemmen aus.
  • Seite 11 0 MAIN IN-Buchsen C REMOTE IN/OUT-Buchsen Verwenden Sie diese Buchsen, um eine externe Verwenden Sie diese Buchsen, um eine externe Komponente anzuschließen, die mit einer Komponente für die Fernbedienung anzuschließen. Lautstärkeregelung ausgestattet ist. Ausführliche Informationen zum Anschluss finden Sie auf Seite 20. Wenn Sie MAIN DIRECT als Eingangsquelle auswählen, ist D SYSTEM CONNECTOR der Lautstärkepegel festgelegt.
  • Seite 12: Fernbedienung

    TUNER: Wählt den Tuner, der an die Buchsen TUNER angeschlossen ist. 4 Tuner-Steuertasten SOURCE LAYER Zur Steuerung der Funktionen des Yamaha-Tuners. Für Einzelheiten beachten Sie die Bedienungsanleitung Ihres Tuners. Hinweis VOLUME Manche Yamaha Tuner können nicht über diese Fernbedienungstasten gesteuert werden. MUTE...
  • Seite 13 Anfang des aktuellen Titels zurück. ebenfalls aufgehoben. SOURCE: Wählt die beim CD-Player wiederzugebende Quelle. Die Wiedergabequelle wechselt mit jeder Betätigung der Taste. LAYER: Schaltet den Wiedergabe-Layer einer Hybrid-SA-CD zwischen SA-CD und CD um. Hinweis Manche Yamaha CD-Player können nicht über diese Fernbedienungstasten gesteuert werden.
  • Seite 14: Einsetzen Der Batterien In Die Fernbedienung

    Bedienungselemente und ihre Funktionen ■ Einsetzen der Batterien in die ■ Reichweite der Fernbedienung Fernbedienung Entfernen Sie die Abdeckung des Batteriefachs. Setzen Sie die zwei mitgelieferten Batterien Ca. 6 m (AAA, R03, UM-4) mit der im Batteriefach bezeichneten Polarität (+ und –) ein. Die Fernbedienung sendet einen gerichteten Infrarotstrahl aus.
  • Seite 15: Anschlüsse

    Anschlüsse In diesem Abschnitt stellen Sie die Verbindungen zwischen A-S1100, Lautsprechern und Quellkomponenten her.
  • Seite 16 Anschlüsse Lautsprecher A CD-Player mit (R-Kanal) RCA-Buchsen Tuner Erde Lautsprecher B (R-Kanal) Plattenspieler BD-Player usw. Hinweise • Achten Sie darauf, dass sich die blanken Lautsprecherdrähte • Verwenden Sie unsymmetrische RCA-Kabel zum Anschluss an nicht gegenseitig oder andere Metallteile dieses Gerätes andere Komponenten ausgenommen Lautsprecher.
  • Seite 17 Kassettendeck usw. AV-Receiver usw. (L-Kanal) Hinweise • Weil der Endstufenverstärker des A-S1100 als schwimmend symmetrischer Typ ausgelegt ist, sind die folgenden Arten von Verbindungen nicht möglich. Abb. 1 Abb. 2 – Verbinden mit der „–“-Klemme des linken Kanals und der „–“-Klemme des rechten Kanals, ebenso wie mit den „+“-Klemmen (Abb.
  • Seite 18: Anschließen Der Lautsprecher

    Anschlüsse ■ Anschließen der Lautsprecher ■ Anschließen des Bananensteckers (Ausgenommen Modelle für Europa) Entfernen Sie etwa 10 mm der Isolierung von jedem Ende des Lautsprecherkabels, und Zuerst ziehen Sie den Knopf fest, und danach verdrillen Sie die blankgelegten Litzen des stecken Sie den Bananenstecker am Kabelende Kabels, um Kurzschlüsse zu vermeiden.
  • Seite 19: Doppelt Verdrahteter Anschluss

    Sie danach das Netzkabel an eine Lautsprecher ist mit vier Anschlussklemmen versehen. Netzsteckdose an. Diese zwei Klemmensätze ermöglichen die Aufteilung in Rückseite des A-S1100 zwei unabhängige Bereiche. Durch die Aufteilung werden die Mittel- und Hochtonfrequenzweichen und die Bassfrequenzweichen jeweils mit einem Klemmenpaar verbunden.
  • Seite 20: Fernbedienungsverbindung Zwischen Yamaha-Komponenten

    ■ Fernbedienungsverbindung zwischen anderen Raum Yamaha-Komponenten Wenn Sie einen Infrarotempfänger und -sender an die Wenn Sie über eine andere Yamaha-Komponente REMOTE IN/OUT-Buchsen des Geräts anschließen, verfügen, die eine Fernbedienungsverbindung unterstützt, können Sie das Gerät und/oder eine externe Komponente wie es bei diesem Gerät der Fall ist, ist kein Infrarot- über die mitgelieferte Fernbedienung bedienen, wenn sich...
  • Seite 21 Trigger-Funktion unterstützt, wie einem Yamaha AV-Receiver Die Bedienung dieses Geräts kann synchron mit der Bedienung einer angeschlossenen Komponente, wie einem Yamaha AV-Receiver, gesteuert werden (Strom ON/STANDBY oder MAIN DIRECT-Eingangswahl). Verbinden Sie die PRE OUT-Buchsen und die TRIGGER OUT-Buchse des Yamaha AV-Receivers wie unten dargestellt mit diesem Gerät:...
  • Seite 23: Anhang

    Anhang In diesem Abschnitt finden Sie technische Daten für den A-S1100. 20kHz 20Hz 1kHz 20Hz 1kHz 20kHz...
  • Seite 24: Technische Daten

    Anhang Technische Daten REGELUNGSTEIL • Eingangsempfindlichkeit/Eingangsimpedanz CD usw............200 mVrms/47 k VERSTÄRKERTEIL PHONO MM ............ 2,5 mVrms/47 k • Nennausgangsleistung PHONO MC ............100 µVrms/50  [Modelle für U.S.A., Kanada, Taiwan, China, Korea, Australien, MAIN IN .............. 1,0 Vrms/47 k Großbritannien und Europa] (L/R, 8 , 20 Hz bis 20 kHz, 0,07% Klirr) .....
  • Seite 25: Blockdiagramm

    ■ Blockdiagramm CPU/LOGIC, etc. Standby power MC AMP MM EQ AMP After Vol Amp INPUT AMP METOR MOTOR VOL VOLUME RELAY HP AMP FLOATING & BALANCE FLOATING & BALANCE SPEAKER DRIVER SPEAKER DRIVER MOS FET MOS FET...
  • Seite 26 Anhang ■ Klangregler-Charakteristiken –2 –4 –6 –8 –10 –12 –14 20k 30k 100k Frequency (Hz) ■ Gesamtklirrfaktor 0.05 20kHz 0.03 0.02 20Hz 0.01 1kHz 0.005 0.003 0.002 0.001 50 60 Measured Level (W)
  • Seite 27 ■ Gesamtklirrfaktor (PHONO) 0.05 20Hz 1kHz 20kHz 0.03 0.02 0.01 0.005 0.003 0.002 0.001 0.0005 0.0003 0.0002 0.0001 100µ 200µ 500µ 100m 200m 500m Generator Level (Vrms)
  • Seite 28: Störungsbeseitigung

    Sie danach die Stromversorgung dieses Gerätes wieder ein. Ein Problem mit den internen Trennen Sie den Netzstecker und wenden Sie sich an Schaltkreisen an diesem Gerät liegt vor. den nächsten autorisierten Yamaha-Fachhändler oder — Kundendienst. Beim Einschalten Die Schutzschaltung wurde aufgrund Überprüfen Sie die Lautsprecherdrähte, damit sich...
  • Seite 29 Problem Ursache Abhilfe Siehe Seite Die Bässe fehlen und Die + und – Drähte sind umgekehrt an den Schließen Sie die Lautsprecherkabel mit der richtigen es ist keine Verstärker oder die Lautsprecher + und – Polarität an. Atmosphäre angeschlossen. vorhanden. Ein „Brumm“- Fehlerhafte Kabelanschlüsse.
  • Seite 30 © 2015 Yamaha Corporation Printed in Malaysia ZQ25580...
