Handbuch
2.4.2
Konfiguration des RAID BIOS

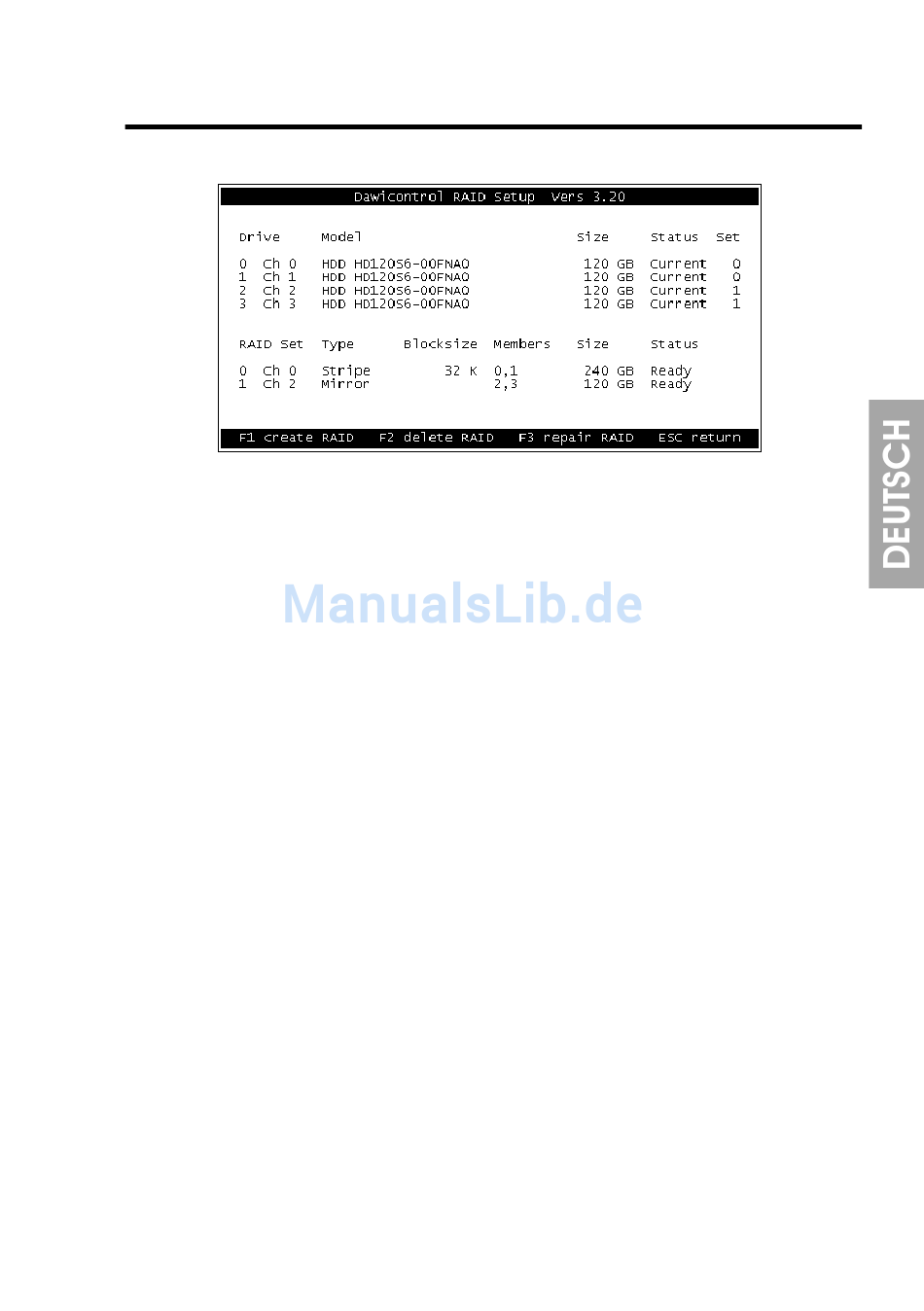

Haben Sie durch Betätigen der Taste F4 das im BIOS integrierte RAID Setup
aufgerufen, werden dort zunächst in der oberen Bildschirmhälfte die angeschlos-
senen Laufwerke und in der unteren Hälfte die bereits konfigurierten RAID-Sets
angezeigt.
Bei der Auflistung der Laufwerke im oberen Bildschirmbereich werden
folgende Parameter angezeigt:
-
Fortlaufende Laufwerksnummer, mit „0" beginnend
-
IDE Portbezeichnung
-
Typenbezeichnung des Laufwerkes
-
Kapazität
Sofern das Laufwerk einem RAID-Set angehört:
-
RAID-Status des Laufwerks
-
Fortlaufende RAID-Set Nummer zu der das Laufwerk gehört
Dabei hat der RAID Status des Laufwerks folgende Bedeutung:
„Current"
Alles ok
„Complete" Backup-Set ist vollständig synchronisiert.
„Rebuild"
Die Daten sind nicht aktuell, ein „Rebuild" ist notwendig
„Striping"
Das Anlegen eines „Stripe" Sets wurde unplanmäßig unterbrochen,
das Durchführen von „Complete Stripe Set" ist notwendig
„Conflikt"
Es liegt ein Konflikt mit der Portbelegung der übrigen Laufwerke vor
„Removed" Das Laufwerk wurde aus dem RAID Set entfernt
„Dropped"
Das Laufwerk wurde automatisch gesperrt
„Orphaned" Das Laufwerk ist zu seinem zugehörigen RAID-Set nicht mehr
synchron und muss überprüft bzw. manuell dem RAID-Set wieder
zugefügt werden
„None"
Kein Status, z.B. Ersatz-Laufwerk (Spare Drive)
„Corrupted" die RAID Konfigurationsdaten des Laufwerks sind ungültig
- 9 -
