IMPORTANT – Pour capter le faisceau laser, faire monter et descendre lentement la cellule. FL 69 HP
et FR 55 fonctionnent avec une technique différente de celle des lasers rotatifs que vous connaissez
éventuellement. De ce fait, il faut guider la cellule avec davantage de sensibilité.

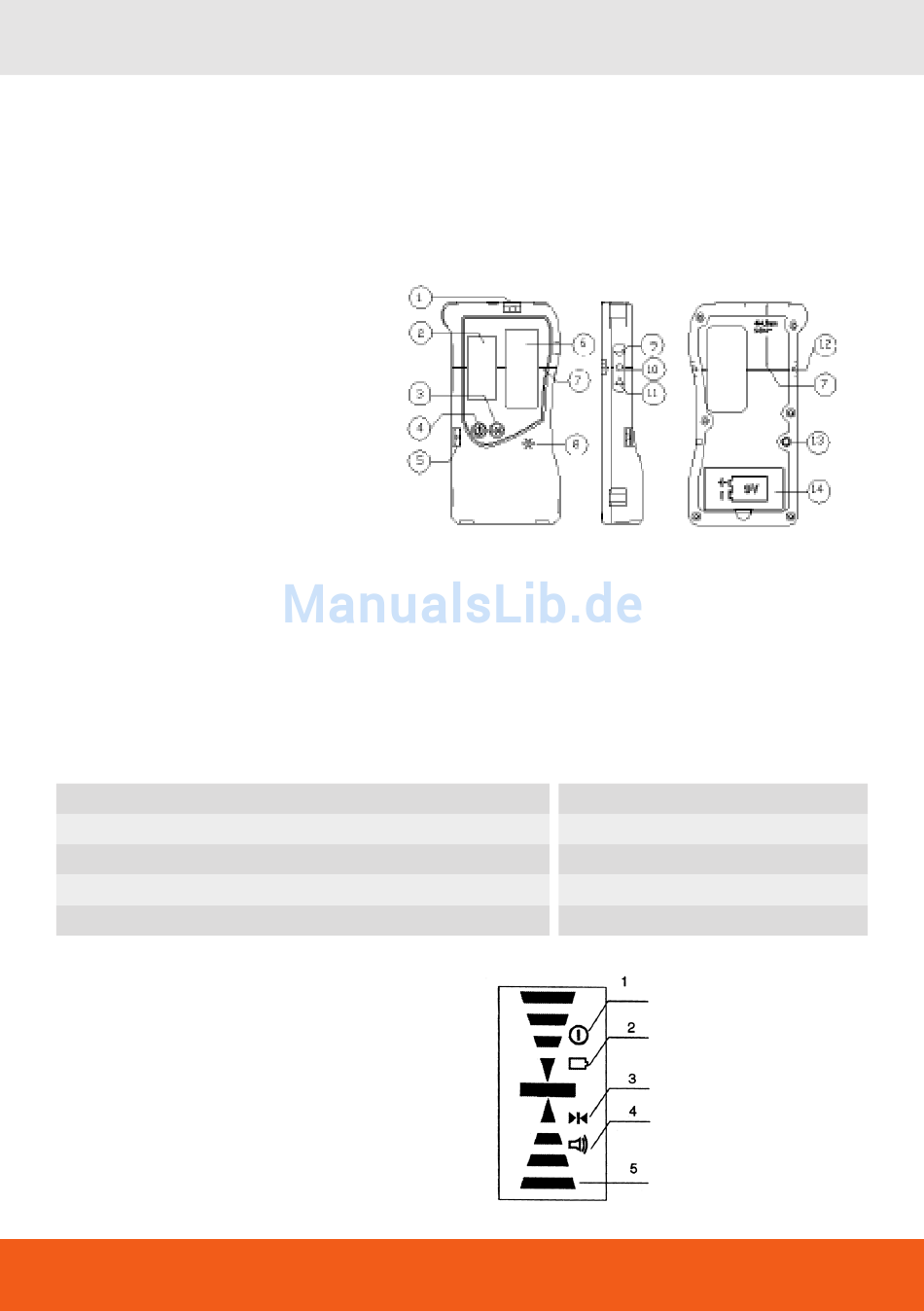

DESCRIPTION DE LA CELLULE
1. Nivelle
2. Fenêtre de réception
3. Son marche / arrêt
4. Bouton marche / arrêt
5. Nivelle
6. Écran
7 . Ligne „0"
8. Haut-parleur
9. LED / flèche
10. LED / point
11. LED / flèche
12. Ligne „0"
13. Filetage ¼" pour le support
14. Logement de piles
LIVRÉ COMME SUIT
Cellule FR 55, support, pile, mode d'emploi
Données techniques
Affichage
Précision
Signal acoustique
Durée de marche
Alimentation en courant
SYMBOLES
1. Cellule marche / arrêt
2. Indication de l'état des piles
3. Indicateur de réception
4. Son marche / arrêt
5. Position de réception du faisceau laser
34
Display à l'avant / LEDs sur le côté
± 1 mm
3
100h
1 x 9V
