Hark Asco 8 Aufbau- Und Bedienungsanleitung

Aufbau- und Bedienungsanleitung
Ethanol Kaminofen Asco 8 und 9
Bevor Sie den Asco 8/9 in Betrieb nehmen, lesen Sie sich die
Bedienungsanleitung und die Sicherheitshinweise vollständig
durch. Unser Asco 8/9 ist nach dem neusten technischen
Stand auf ausreichende Brand- und Betriebs sicherheit beim TÜV
geprüft worden und ist bei Beachtung der Be dienungsanleitung
sicherheitstechnisch unbedenklich.

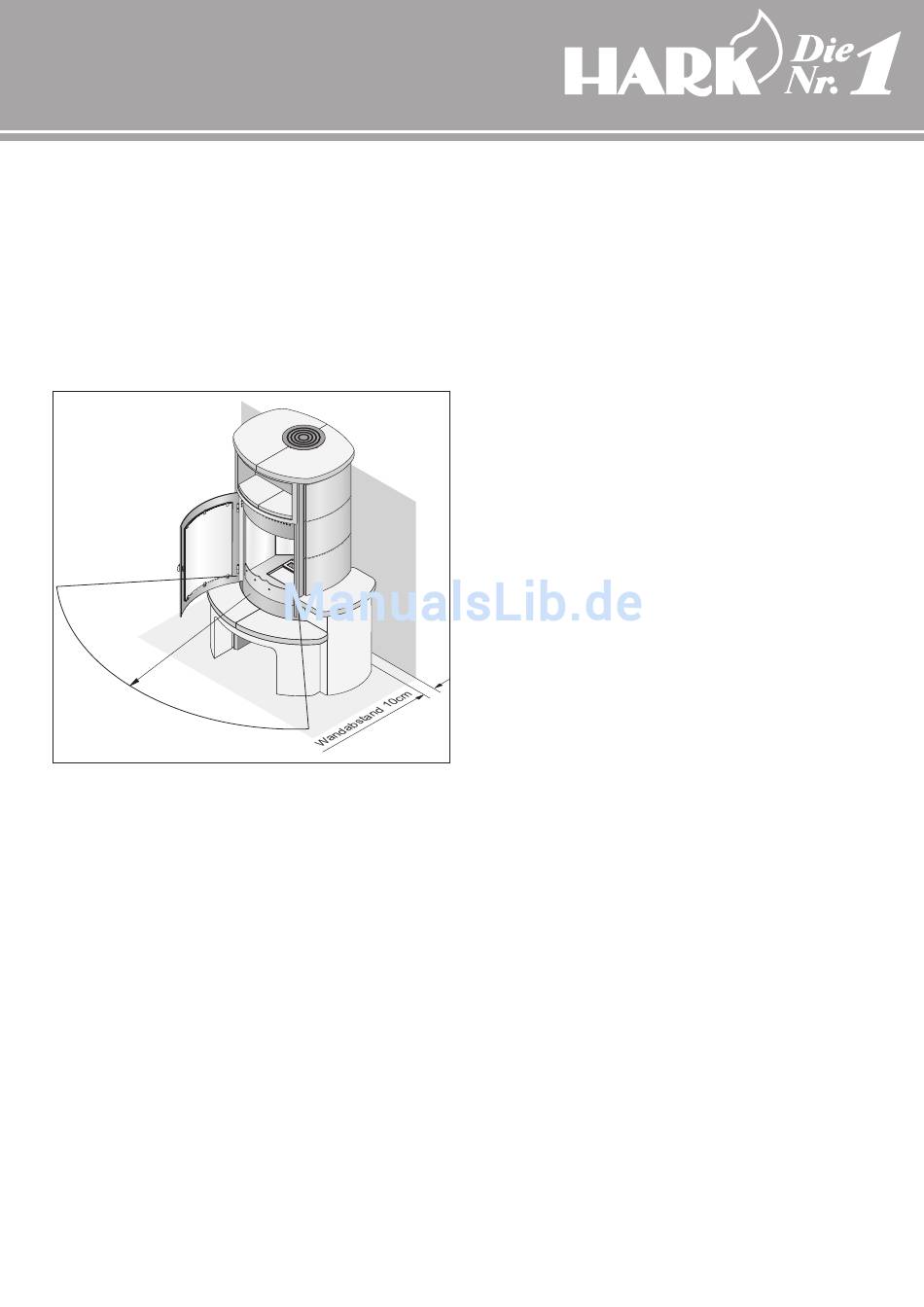

In einem Radius von 80 cm um den Ofen herum dürfen sich keine
brennbaren Bauteile, Möbel, Dekostoffe, brennbare Flüssigkeiten
oder ähnliches befinden. Der Aufbau muss auf einem standsicheren
Boden erfolgen. Der Abstand zur hinteren Stellwand muss
mindestens 10 cm betragen (Abb. A).
Abbildung A
Strahlungsbereich:
80cm Abstand zu
brennbaren Bauteilen
z.B. Möbeln
Montage des Metallsockels Asco 8
Der Asco 8 ist mit einem Metallsockel versehen, der aus drei Teilen
besteht. Montieren Sie zunächst die beiden seitlichen Sockel rechts
und links. Zur Befestigung der Sockelteile befinden sich auf jeder
Seite des Korpus zwei Halteleisten. Schieben Sie die seitlichen
Sockel von oben nach unten in diese Halteleisten ein. Stellen Sie
den vorderen Sockel vor den Asco 8. Dieser Sockel wird jeweils
mit einer Sechskantschraube und dazugehöriger Mutter an dem
rechten und linken Sockelteil befestigt (Abb. B).
Montage der Verkleidung
Schrauben Sie nun auf die Oberseiten des vorderen Sockels sechs
und der Seitensockel jeweils drei Gewindestifte in die vorgesehenen
Gewinde. Auf diese Gewindestifte werden die Natursteine für
die seitlichen Sockel und den Frontsockel aufgelegt. Mit Hilfe der
Gewindestifte können die Natursteine justiert werden. In den
Natursteinen befinden sich auf der Unterseite Sackbohrungen,
die ein Verrutschen auf den Gewindestiften verhindern.
Oberhalb der seitlichen Natursteine wird jede Seite des Asco 8 mit
einer Stahl-Seitenverkleidung versehen. Diese Seitenverkleidung
wird, wie die Sockelteile von oben nach unten in die Halteleisten
eingeschoben.
im Kamin- & Kachelofenbau
Auf dem Ofenkorpus befinden sich ebenfalls sechs Bohrungen
zur Aufnahme von Gewindestiften. Der rechte und linke Deck-
Naturstein wird, wie die anderen Natursteine, auf jeweils drei
Gewindestifte aufgelegt und justiert. Legen Sie abschließend die
beiden Holzlegefach-Natursteine in die Holzlege.
Montage Asco 9
Der Asco 9 wird bereits komplett vormontiert geliefert. Hier müssen
nur der rechte und linke Deck-Naturstein wie oben beschrieben
aufgelegt werden (Abb. E).
Der Innenraum des Asco 8/9 ist mit Spiegeln ausgekleidet.
Entfernen Sie vor der Inbetriebnahme die Schutzfolie von diesen
Spiegeln.
Bedienung
Befüllen Sie den, in dem Asco 8/9 befindlichen Brennstoffbehälter
mit einer beliebigen Menge Brennstoff.
Die maximale Brenn stoff menge darf 1,5 Liter betragen (bis zur
Mar kierung im Behälter).
Der Verbrauch des Asco 8/9 liegt bei ca. 0,3-0,5 Liter/ Stunde. Sie
sollten nur soviel Brennstoff ein füllen, wie Sie bei der voraussichtlich
geplanten Betriebsdauer verbrauchen werden (Abb. C).
Achten Sie beim Befüllen darauf, dass Sie keine Flüssigkeit ver-
schütten. Eventuell verschütteter Brennstoff ist vor der Inbetrieb-
nahme mit einem trockenen Tuch aufzuwischen. Verwenden Sie
nur Ethanol bzw. Brennspiritus mit mindestens 90% Ethylalkohol.
Der Asco 8/9 darf nicht mit anderen Brennstoffgemischen oder
echtem Holz und Papier betrieben werden.
Zum Anzünden der Flamme verwenden Sie den beiliegenden
"Löffel". Geben Sie etwas Brennstoff auf den Löffel und zünden
den Brennstoff auf dem Löffel an. Mit diesem Löffel entzünden Sie
nun den Brennstoff in dem Brennstoffbehälter. Zünden Sie den
Brennstoff nach dem Einfüllen sofort an, damit sich keine Gase
bilden können (Abb. D).
Schütten Sie zum Nachfüllen niemals Brennstoff in die Flamme.
Lassen Sie den Brennstoff zunächst vollständig verbrennen bis
die Flamme erloschen ist und lassen den Behälter mindestens 10
Minuten abkühlen. Erst dann darf neuer Brennstoff nachgefüllt und
der Asco 8/9 erneut in Betrieb genommen werden.
Sorgen Sie während des Betriebs des Asco 8/9 für regelmäßige
Belüftung des Aufstellraumes. Entweder kippen Sie ein Fenster
während der gesamten Betriebszeit oder sorgen mindestens
einmal pro Stunde durch öffnen eines Fensters für einen Austausch
der Raumluft.
Lassen Sie den eingefüllten Brennstoff immer vollständig
verbrennen. Durch ein vorzeitiges Löschen kann der erhitzte
Brennstoff verdampfen und explosive Gase entwickeln.
Nun wünschen wir Ihnen viele gemütliche Stunden mit Ihrem
Ethanol-Kaminofen Asco 8/9.
-1-
®
