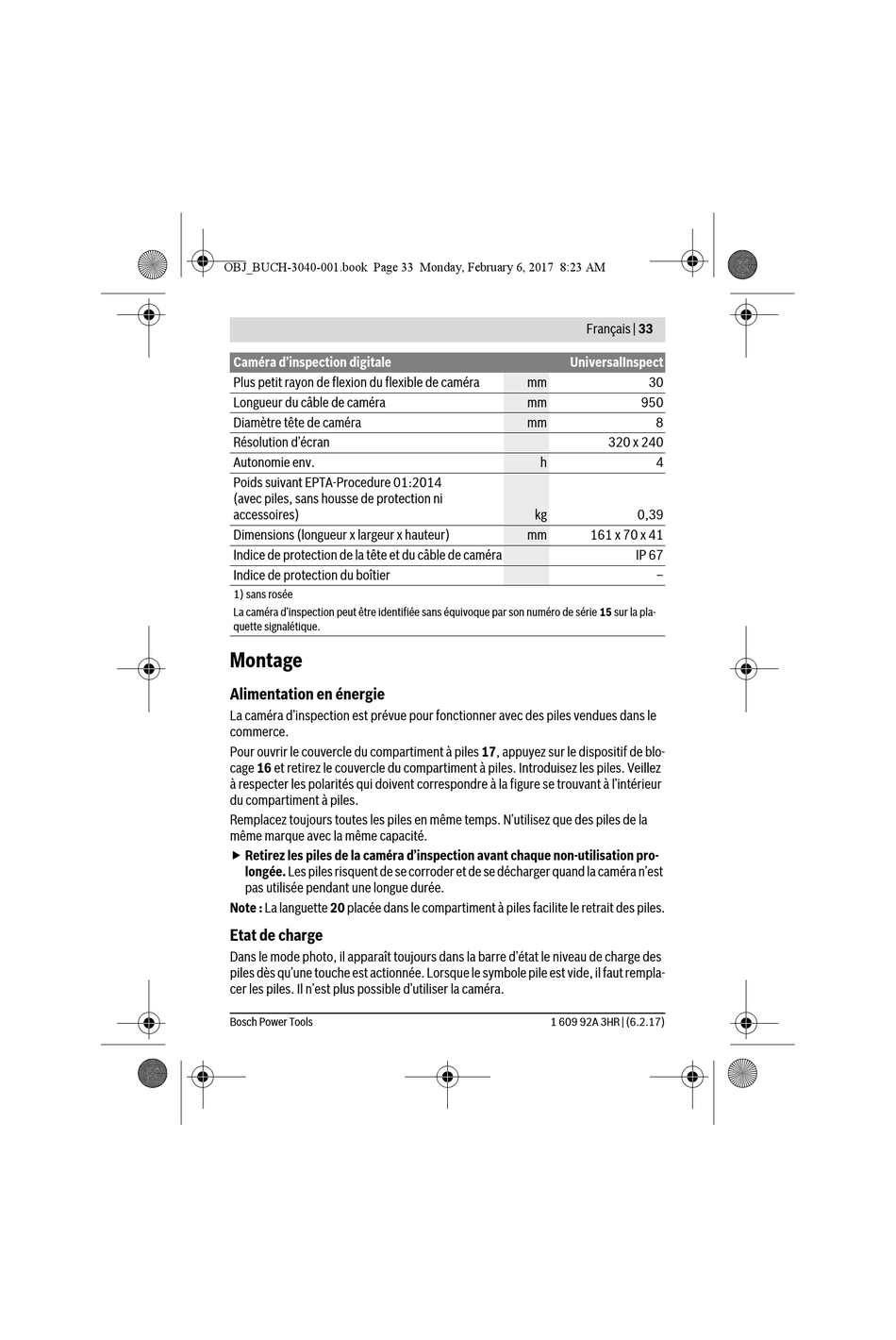

Alimentation En Énergie - Bosch UniversalInspect Originalbetriebsanleitung

OBJ_BUCH-3040-001.book Page 33 Monday, February 6, 2017 8:23 AM
Caméra d'inspection digitale
Plus petit rayon de flexion du flexible de caméra
Longueur du câble de caméra
Diamètre tête de caméra
Résolution d'écran
Autonomie env.
Poids suivant EPTA-Procedure 01:2014
(avec piles, sans housse de protection ni
accessoires)
Dimensions (longueur x largeur x hauteur)
Indice de protection de la tête et du câble de caméra
Indice de protection du boîtier
1) sans rosée
La caméra d'inspection peut être identifiée sans équivoque par son numéro de série 15 sur la pla-
quette signalétique.
Montage
Alimentation en énergie
La caméra d'inspection est prévue pour fonctionner avec des piles vendues dans le
commerce.
Pour ouvrir le couvercle du compartiment à piles 17, appuyez sur le dispositif de blo-
cage 16 et retirez le couvercle du compartiment à piles. Introduisez les piles. Veillez
à respecter les polarités qui doivent correspondre à la figure se trouvant à l'intérieur
du compartiment à piles.
Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la
même marque avec la même capacité.
 Retirez les piles de la caméra d'inspection avant chaque non-utilisation pro-
longée. Les piles risquent de se corroder et de se décharger quand la caméra n'est
pas utilisée pendant une longue durée.
Note : La languette 20 placée dans le compartiment à piles facilite le retrait des piles.
Etat de charge
Dans le mode photo, il apparaît toujours dans la barre d'état le niveau de charge des
piles dès qu'une touche est actionnée. Lorsque le symbole pile est vide, il faut rempla-
cer les piles. Il n'est plus possible d'utiliser la caméra.
Bosch Power Tools
Français | 33
UniversalInspect
mm 30
mm 950
mm 8
320 x 240
h 4
kg 0,39
mm 161 x 70 x 41
IP 67
–
1 609 92A 3HR | (6.2.17)
