ESYLUX PROTECTOR Control Panel Bedienungsanleitung Seite 84

SE BRUKSANVISNING
2 • MONTERING
2 x
24VDC
150mA

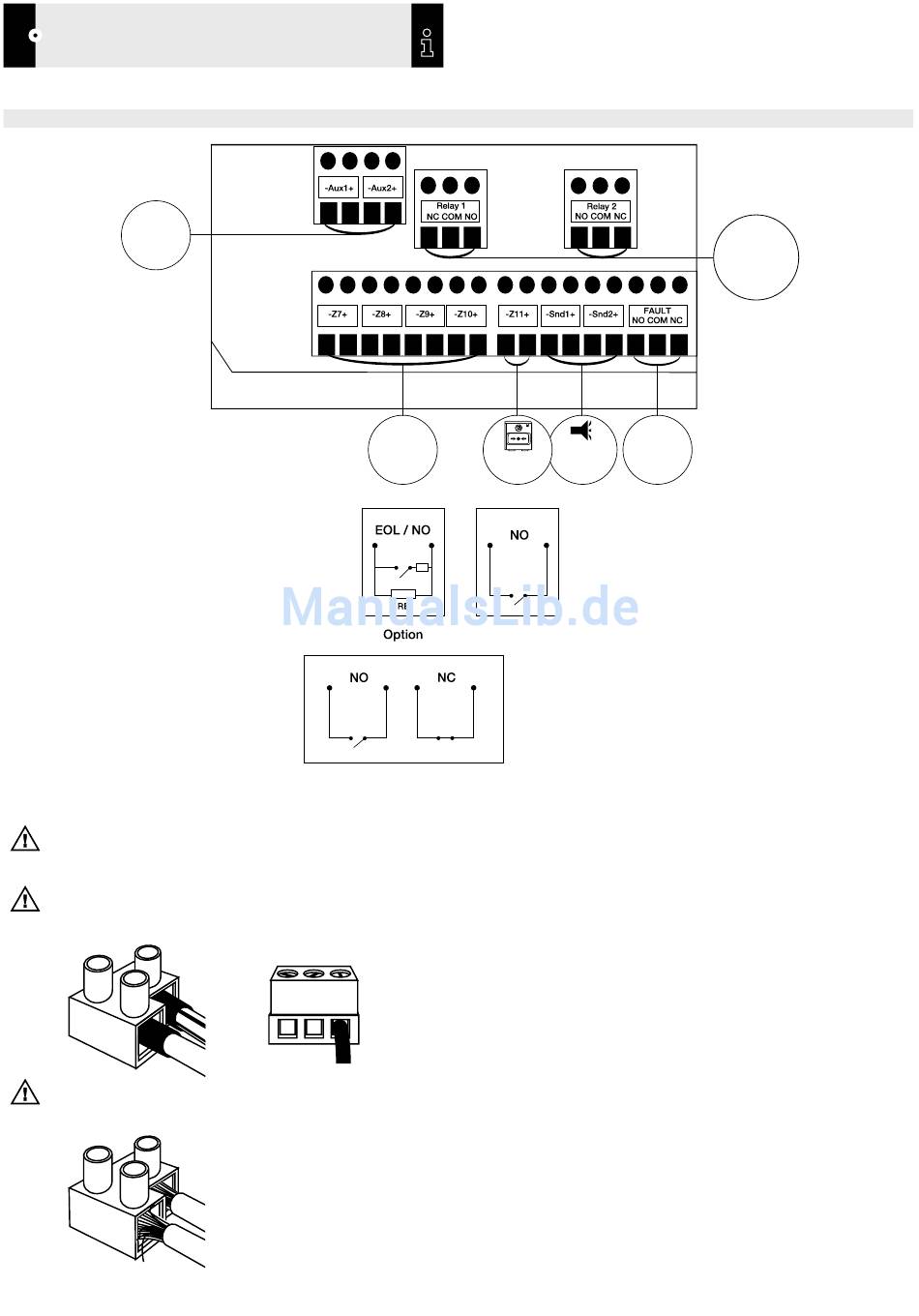

Figur 3: anslutningsmöjligheter
VARNING: Risk för elektrisk chock vid klämmorna L, N och PE samt vid klämmorna till RELAY1 och RELAY2. RELAY1 och RELAY2 kan leda 230 V AC. Ledare med 230 V
AC-potential som är anslutna till RELAY1 och RELAY2 måste vara dubbelt isolerade.
Korrekt anslutning av ledarna till RELAY1 och RELAY2 samt till nätklämmorna.
Otillåten anslutning av ledarna till RELAY1 och RELAY2 samt till nätklämmorna.
Melde-
gruppen
Nur
zones
4 x Only
2 x Alarm
250VAC / 2-10A
30VDC/2-5A
Störung
2 x
Fault
24VDC
150mA
84
