ESYLUX PROTECTOR Control Panel Bedienungsanleitung Seite 132

IT ISTRUZIONI D'USO
2 • MONTAGGIO
2 x
24VDC
150mA

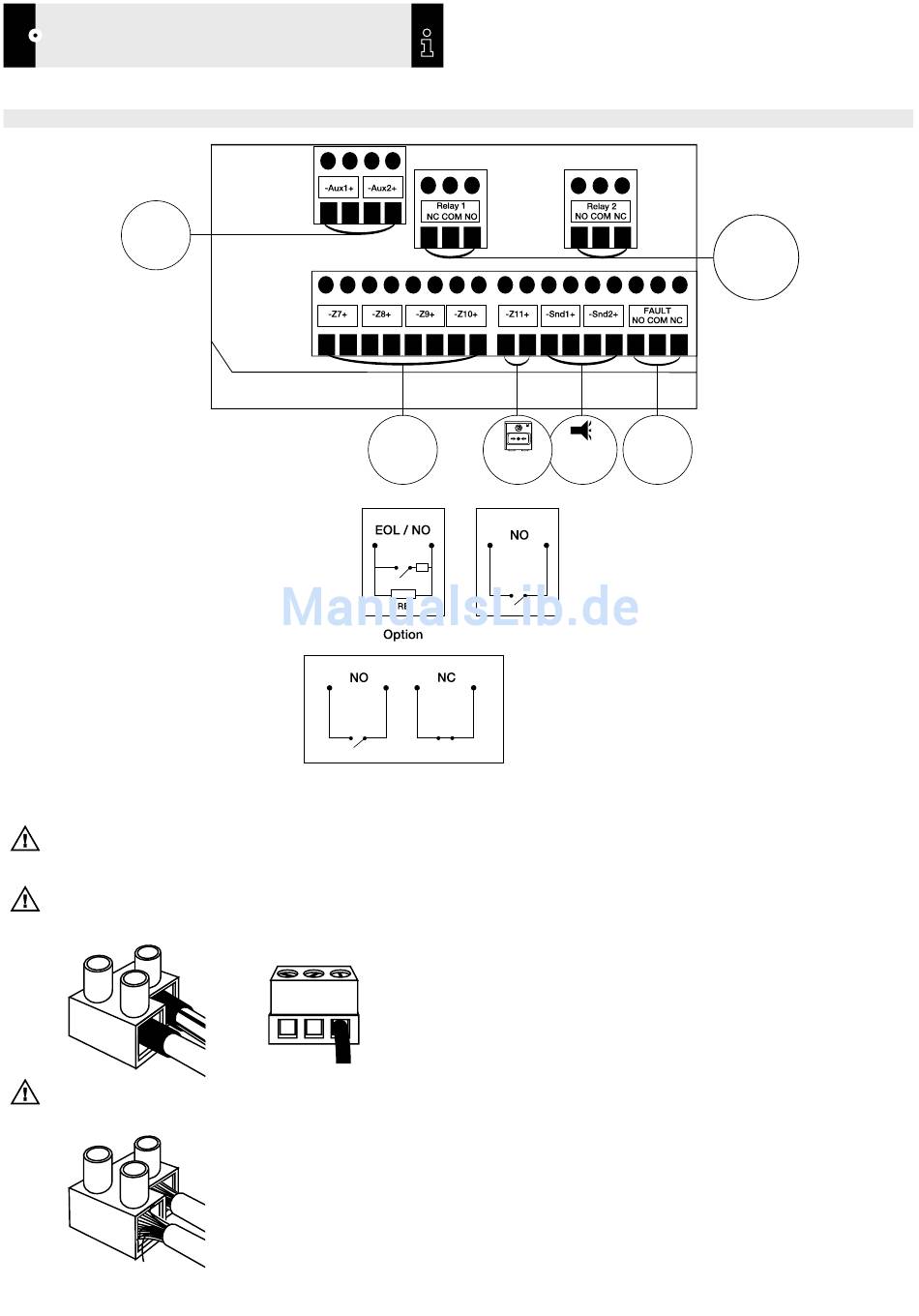

Figura 3: Collegamenti
ATTENZIONE: Pericolo di folgorazione sui morsetti L, N e PE, nonché sui morsetti di RELÈ1 e RELÈ2. Su RELAY1 e RELAY2 potrebbe essere presente una tensione
di 230 V CA. Su RELAY1 e RELAY2 i conduttori collegati con potenziale 230 V CA devono essere doppiamente isolati.
Collegamento corretto dei conduttori su RELAY1 e RELAY2, nonché sui morsetti di rete
Collegamento non ammesso dei conduttori su RELAY1 e RELAY2, nonché sui morsetti di rete
Melde-
gruppen
Nur
zones
4 x Only
2 x Alarm
250VAC / 2-10A
30VDC/2-5A
Störung
2 x
Fault
24VDC
150mA
132
