ESYLUX PROTECTOR Control Panel Bedienungsanleitung Seite 80

DK BETJENINGSVEJLEDNING
TILSLUTNINGSDIAGRAMMER
EOL

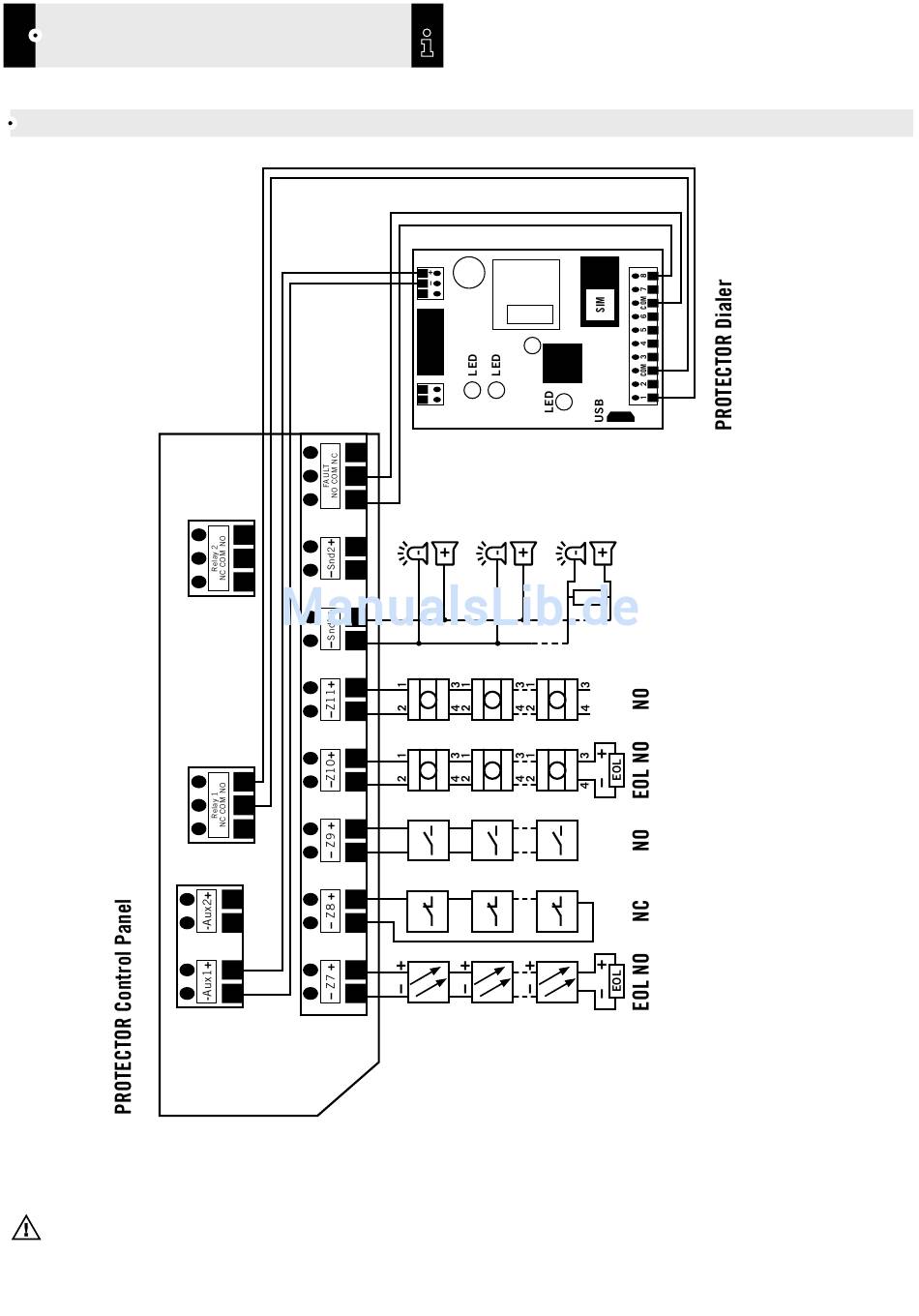

Fig. 17 Tilslutning af forskellige alarmgruppetyper og PROTECTOR Dialer
Bemærk: I tilfælde af alarm belastes alarmgruppen med 1,2 kOhm af hver af de udløsende alarmer (alarmmodstand). Hvis der tilsluttes for mange alarmer, kan
centralen ikke længere skelne mellem alarm og kortslutning. Ved alarmer med meget lav alarmmodstand (for eksempel 600 ohm) kan der allerede udløses en fejl, hvis
mere end en alarm i en alarmgruppe befinder sig i alarmtilstand. Maks. 10 med 1k2
80
