Anschluss des Loggers an den Regenmesser
Die schwarzen und weißen Eingangskabel des Loggers werden mit einer Reihenklemme
am Kippwaagen-Ausgang angeschlossen, siehe Abbildung 1.
Hinweise zur Loggeranwendung
Stellen Sie sicher, dass das Logger-Kabel nicht den Betrieb des
Kippwaagenmechanismus stört! Wenn der Logger nicht außerhalb des
Regenmessergehäuses eingesetzt wird, sollte das Kabel ordentlich und ohne Knicke
aufgerollt sowie mit Kabelbindern gesichert werden und zwischen der
Kippwaagenhalterung und der Loggerhalterung platziert werden (siehe Abbildung 1). Der
Logger sollte sicher in seiner Halterung untergebracht werden.
Den Logger für die Temperaturmessung verwenden
Um den Logger für die Temperaturaufzeichnung zu verwenden, muss er außerhalb des
Regenmessergehäuses hinter einem geeigneten Sonnenschutz (ebenfalls bei Onset
erhältlich) angebracht werden, um eine genaue Temperaturmessung zu gewährleisten.
1.
Ist dies noch nicht geschehen, nehmen Sie die Ring-, Sieb- und
Trichteranordnung ab und durchtrennen Sie vorsichtig jedwede Kabelbinder,
die das Kabel sichern.
2.
Lösen Sie die beiden Schrauben der Reihenklemme, die die schwarzen und
weißen Eingangskabel des Loggers sichern. Hinweis: Die Schrauben müssen
nur soweit gelöst werden, dass die Kabel entfernt werden können.
3.
Entfernen Sie den Logger und das Kabel aus dem Gehäuse.
4.
Schieben Sie das blanke Ende des Kabels von außen durch die Tülle ein.
Stecken Sie die Kabel in die Reihenklemme, bis kein blanker Draht mehr
sichtbar ist und achten Sie darauf, dass der blanke Draht und nicht die schwarz-
weiße Isolierung eingeklemmt wird. (Die Polarität der Eingangsverbindung ist
nicht wichtig.) Ziehen Sie die Klemmenschrauben an und ziehen Sie
anschließend leicht an den Kabeln, um sicherzustellen, dass sie fest sitzen.
Stellen Sie sicher, dass überschüssige Kabel im Inneren des Gehäuses
gesichert sind, sodass sie den Betrieb des Kippwaagenmechanismus nicht
stören! Wenn möglich, verwenden Sie zwei kleine Kabelbinder, um die Kabel

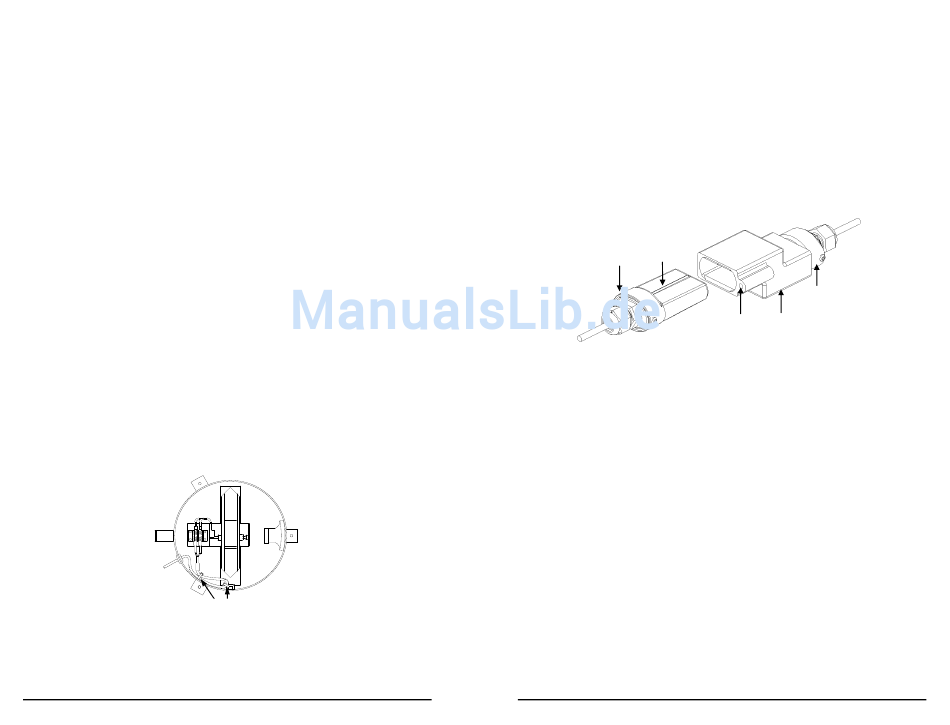

aufzuwickeln und sie zu befestigen (siehe Abbildung 2).
Kabelbinder
Abbildung 2: Aufgewickelte Kabel
RG3 und RG3-M Datenlogger-Regenmesser Bedienungsanleitung
Den Logger am Computer anschließen
Der HOBO Ereignis-/Temperatur-Datenlogger benötigt eine bei Onset
erhältliche optische USB-Basisstation und Koppler (Teilenr: BASE-U-1) sowie
die Software HOBOware in der Version 2.1 oder höher, um an einem Computer
angeschlossen zu werden. Wenn möglich, vermeiden Sie den Anschluss bei
Temperaturen unter 0 °C (32 °F) oder über 50 °C (122 °F).
1. Stecken Sie den USB-Anschluss der Basisstation in einen freien USB-
Anschluss an Ihrem Computer.
2. Schließen Sie den Logger und die Basisstation an den Koppler an (siehe
Abbildung 3). Vergewissern Sie sich, dass der Logger an dem Ende des
Kopplers angeschlossen wird, das den Magnet enthält und dass die Feder der
Basisstation und des Loggers mit den Nuten des Kopplers entsprechend
einrasten.
Abbildung 3: Den Logger an die Basisstation anschließen
3. Falls der Logger noch nie zuvor an den Computer angeschlossen wurde,
kann es ein paar Sekunden dauern bis die neue Hardware erkannt wird.
4. Starten und lesen Sie den Logger mit Hilfe der Logger Software aus.
Sie können den Logger auslesen oder seinen Status überprüfen
Hinweis:
während er loggt, ihn manuell mit der Software stoppen, oder ihn weiter loggen
lassen, bis der Speicher voll ist. Siehe Software-Handbuch für Details des
Startens, des Auslesens und der Anzeige von Loggerdaten.
Loggerstart per Auslöser
Der Logger kann so konfiguriert werden, dass er mit Hilfe des Magnets im
Koppler oder eines beliebigen, starken Magnets auf Befehl hin mit dem Loggen
beginnt.
1. Verwenden Sie die Logger Software, um ihn zu starten. Die Funktion
Trigger Start ist die Standard-Startfunktion. Entfernen Sie den Logger vom
Koppler.
2. Bringen Sie den Logger und den leeren Koppler bzw. den starken Magneten
zur Einsatzstelle.
Wichtig: Jeder Magnet kann einen Start auslösen. Dies kann hilfreich sein, kann
jedoch auch einen Frühstart verursachen. Halten Sie den Logger von starken
Magnetfeldern entfernt, bis Sie bereit sind, mit dem Loggen zu beginnen.
5
6
Ridge
Logger
Coupler
Magnet
RG3 und RG3-M Datenlogger-Regenmesser Bedienungsanleitung
-
Base station
