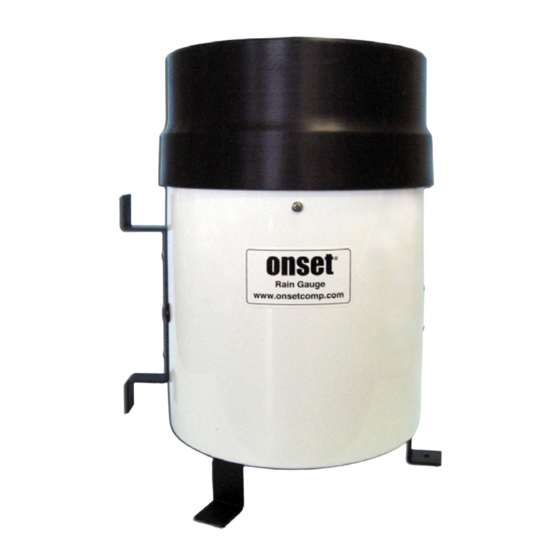

DATENLOGGER-REGENMESSER
RG3 und RG3-M
Bedienungsanleitung
Inhaltsverzeichnis
Willkommen .................................................................................. 2
Technische Daten ........................................................................ 2
Funktionsübersicht ....................................................................... 4
Auf den Logger zugreifen ............................................................. 4
Den Logger für die Temperaturmessung verwenden .................. 5
Den Logger am Computer anschließen ....................................... 6
Loggerstart per Auslöser .............................................................. 6
Interne Ereignisse ........................................................................ 7
Loggerbetrieb ............................................................................... 7
Datenspeicherung ........................................................................ 7
Den Logger schützen ................................................................... 8
Batterie ......................................................................................... 8
Den Regenmesser montieren .................................................... 10
Wartung ...................................................................................... 12
Kalibrierung vor Ort .................................................................... 12
Willkommen
Vielen Dank und herzlichen Glückwunsch zum Erwerb eines Regenmesser-
Datenloggers der Onset Computer Corporation. Wenn Sie ihn entsprechend
pflegen, wird er Ihnen über viele Jahre genaue und zuverlässige Messungen
liefern. Lesen Sie diese Anleitung vor der Inbetriebnahme des Regenmessers
aufmerksam durch und machen Sie sich mit ihrem Inhalt vertraut.
Lieferumfang
•
Datenlogger-Regenmesser, Onset-Teilenummer: RG3 oder RG3-M
•
Montagezubehör: 2 Schlauchklemmen, 3 Schrauben
•
Diese Bedienungsanleitung
Zusätzlich benötigte Ausrüstung
•
Optische USB-Basisstation und Koppler, Onset-Teilenummer: BASE-U-1
®
•
Onset HOBOware
Software-Version 2.1 oder neuer
WARNUNG: Der schwarz eloxierte Aluminiumring ist äußerst scharf und kann bei
unsachgemäßer Handhabung Verletzungen verursachen. Pressen Sie die Kante keinesfalls gegen
Körperteile, da dies zu schweren Schnittverletzungen und Blutungen führen kann.
Technische Daten
Regenmesser
Maximale
12,7 cm (5 Zoll) pro Stunde
Niederschlagsrate
Kalibrierungsgenauigkeit
±1,0 % (bis zu 2 cm pro Stunde für das Modell RG3-M bzw. bis
zu 1 Zoll pro Stunde für RG3)
Auflösung
0,2 mm (RG3-M) bzw. 0,01 Zoll. (RG3)
Kalibrierung
Erfordert jährliche Kalibrierung: kann vor Ort kalibriert oder zur
Kalibrierung ins Werk zurückgesandt werden.
Betrieb
0 ° bis +50 °C (+32 ° bis +122 °F)
Temperaturbereich
Aufbewahrung
-20 ° bis +70 °C (-4 ° bis +158 °F)
Temperaturbereich
Schutzart
Wetterfest
Gehäuse
15,24 cm (6 Zoll) Aluminiumeimer
Kippwaagenmechanismus
Edelstahlwelle und Lager
Maße
25,72 cm Höhe x 15,24 cm Durchmesser (10,125 x 6 Zoll);
15,39 cm (6,06 Zoll) Aufnahmeöffnung
Gewicht
1,2 kg (2,5 lbs)
Teilenummern
RG3 (0,01 Zoll pro Kippung)
RG3-M (0,2 mm Zoll pro Kippung)
Die CE-Kennzeichnung zeigt an, dass dieses Produkt alle
relevanten Richtlinien der Europäischen Union (EU) erfüllt.
2
RG3 und RG3-M Datenlogger-Regenmesser Bedienungsanleitung
