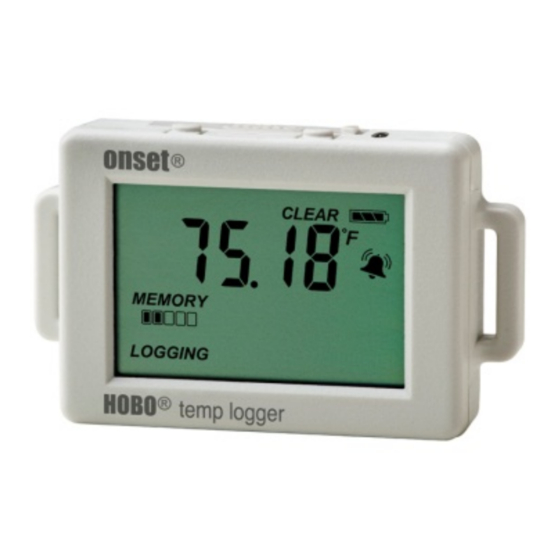

HOBO®-Temperatur-Datenlogger (UX100-001) - Handbuch
HOBO-Temperatur-
Datenlogger
UX100-001
Lieferumfang:
• Command™-Strip
• Doppelseitiges Klebeband
• Klettband
Erforderliches Zubehör:
• HOBOware 3.4 oder höher
• USB-Kabel (mit Software im
Lieferumfang enthalten)
18511-B
Der HOBO-Temperatur-Datenlogger zeichnet mit seinem integrierten Sensor die Temperatur in
Innenbereichen auf. Mit HOBOware® können Sie komfortabel obere und untere
Temperaturgrenzwerte einstellen, bei denen der Loggeralarm ausgelöst wird. Sie können außerdem
Burst-Aufzeichnung einstellen, bei der der Logger unter bestimmten Bedingungen Daten in
verschiedenen Intervallen aufzeichnet. Der Logger kann außerdem Statistiken über Minimum,
Maximum, Durchschnitt und Standardabweichungen erstellen. Dieser kompakte Datenlogger verfügt
über eine eingebaute LCD-Anzeige, auf der Temperatur, Betriebszustand, Batteriestand und
Speicherauslastung überwacht werden können, wenn der Logger nicht gerade ausgelesen wird.
Technische Daten
Temperatursensor
Bereich
Genauigkeit
Auflösung
Reaktionszeit
Abweichung
Logger
Arbeitsbereich des Loggers
Aufzeichnungsrate
Aufzeichnungsmodi
Speichermodi
Startmodi
Stoppmodi
Neustartmodus
Zeitgenauigkeit
Stromversorgung
Batterielebensdauer
Speicher
Art des Downloads
Downloadzeit bei vollem
Speicher
LCD
Maße
Gewicht
Schutzart
Grafik A: Temperaturgenauigkeit und Auflösung
-20 bis 70 °C (-4 bis 158 °F)
± 0,21 °C von 0 bis 50 °C (± 0,38 °F von 32 bis 122 °F), siehe Grafik A
0,024 °C bis 25 °C (0,04 °F bis 77 °F); siehe Grafik A
8 Minuten bei Luftbewegung von 1 m/s (2,2 mph)
< 0,1 °C (0,18 °F) pro Jahr
Aufzeichnung: -20 bis 70 °C (-4 bis 158 °F); 0 bis 95 % RF (nicht kondensierend)
Start/Auslesen: 0 bis 50 °C (32 bis 122 °F) gemäß USB-Spezifikation
1 Sekunde bis 18 Stunden, 12 Minuten, 15 Sekunden
Festes Intervall (normal), Burst oder Statistik
Ringspeicher- oder Stoppmodus
Sofort, bei Tastendruck, Datum und Uhrzeit oder nächstes Intervall
Bei vollem Speicher, bei Tastendruck oder Datum und Uhrzeit
Tastendruck
± 1 Minute pro Monat bei 25 °C (77 °F); siehe Grafik B
Eine 3V-CR2032-Lithiumbatterie und ein USB-Kabel
Normalerweise 1 Jahr bei Aufzeichnungsintervallen von 1 Minute und Abtast-
Intervallen von 15 Sekunden oder mehr
128 KB (maximal 84.650 Messungen)
USB 2.0 Schnittstelle
20 Sekunden
Die LCD-Anzeige ist sichtbar von 0 bis 50 °C (32 bis 122 °F); die LCD-Anzeige
reagiert bei Temperaturen außerhalb dieses Bereichs möglicherweise
verzögert oder fällt aus.
3,66 x 5,94 x 1,52 cm (1,44 x 2,34 x 0,6 in.)
23 g (0,81 oz)
IP50
Die CE-Kennzeichnung zeigt an, dass dieses Produkt alle relevanten Richtlinien
der Europäischen Union (EU) erfüllt.
Grafik B: Zeitgenauigkeit
