16.3

ELEKTRISCHER ANSCHLUSS

Warnung
Hinweis
Hauptschalter und entsprechende Absicherung sind extern kundenseitig vorzusehen.
Alle elektrischen Anschlussmöglichkeiten befinden sich in dem Anschlusskasten unterhalb des
Analysatorgehäuses (s. Anhang). Nach Lösen der Deckelverschraubung sind folgende Klem-
menpunkte frei zugänglich:
L 1 2 3
PE
1% 3% 10%
Messbereichsanzeige Extern

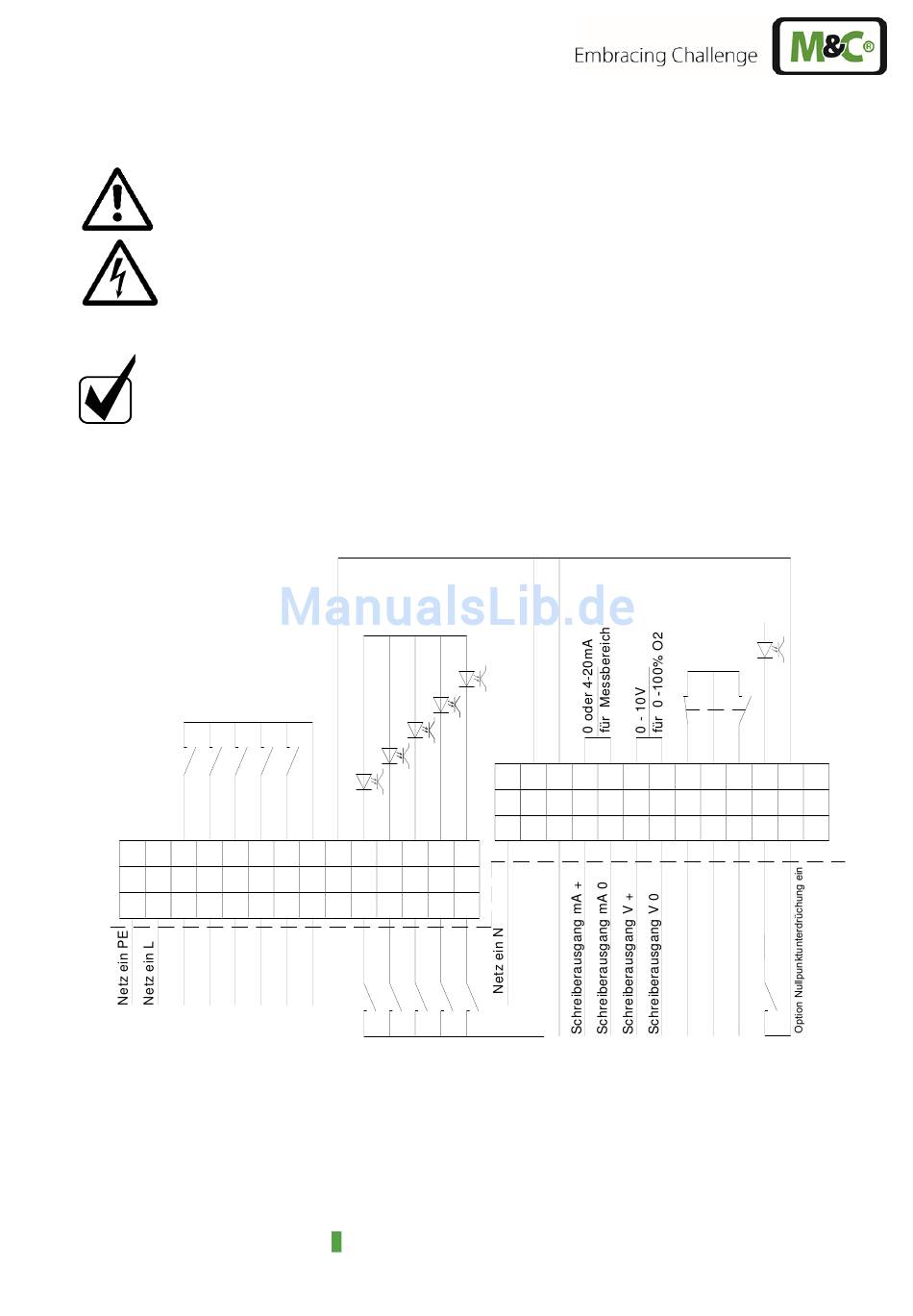

Abbildung 5 Elektrischer Anschluss im Klemmkasten PMA50 EX
Die verwendeten Kabel für den Anschluss des Analysator PMA50 EX müssen einen Durchmesser von
7-13 mm bei Kabelverschraubungen M20 (klein) und 14-18 mm bei Kabelverschraubungen M25
(groß) haben.
Ersetzen Sie nicht-verwendete Kabelverschraubungen durch einen geeigneten Blindstopfen (II 2G Ex
eb).
Die Potenzialausgleichsklemme
www.mc-techgroup.com
Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss
auf die richtige Netzspannung gemäß Typenschildangabe achten.
Die Potentialausgleichsklemmen des Analysator- und Klemmen-
gehäuses müssen bei der Installation im explosionsgefährdeten
Bereich immer angeschlossen werden.
Auf ausreichende Erdung des Gehäuses achten ! (Potenzialaus-
gleich)
Bei der Errichtung von Starkstromanlagen mit Nennspannungen
bis 1000V sind die Forderungen der VDE 0100 sowie Ihre relevan-
ten Standards und Vorschriften und die ElexV zu beachten !
4 5 6 7 8 9 10
30% 100% com 0 1% 3% 10%
Messbereichsauswahl Extern
4 (siehe Abbildung 1) befindet sich an der linken Gehäuseseite oben.
Ausgänge
galvanisch-
getrennt
N 13 14 15 16
0 0 +
11 12
30% 100%
PMA50 EX | 1.01.00
Status
Kontakt
17 18 19 20 21 22
0 + 0 NC MC NO IN
23 24
0
