BESCHREIBUNG

Das Herzstück des PMA50 EX bildet die paramagnetische Sauerstoffmesszelle.
Dieses Messprinzip gehört zu den genauesten quantitativen Methoden zur Bestimmung der Sauer-
stoffgehalte in einem Bereich von 0-100 Vol.-% O
Der Sauerstoffanalysator PMA50 EX ist für den stationären Einsatz bestimmt. Der Einbau in ein Ex
db eb IIC T4-Gehäuse
gang 2 ermöglicht die Installation des Analysators in explosionsfähiger Atmosphäre der Gerätegruppe
II Kategorie 2 sowie die Analyse explosionsfähiger Gase der Gerätegruppe II Kategorie 2.
Der Analysator ist thermostatisiert und wird auf eine Transmittertemperatur von +55 °C geregelt. Der
Temperaturregler ist so aufgebaut, dass Niederspannungsteil und 230 V-Leistungsteil über einen
Optokoppler mit Nullspannungsschalter getrennt sind.
Die auf die Transmitteroberfläche aufgebrachten großflächigen Heizungselemente garantieren eine
schnelle und gleichmäßige Temperaturverteilung.
Die nichtreversible Übertemperatursicherung verhindert eine Überhitzung des Transmitters über
72 °C.
Zur besseren Wärmespeicherung und Isolierung ist der Transmitter mit einer Isolierhaube versehen.

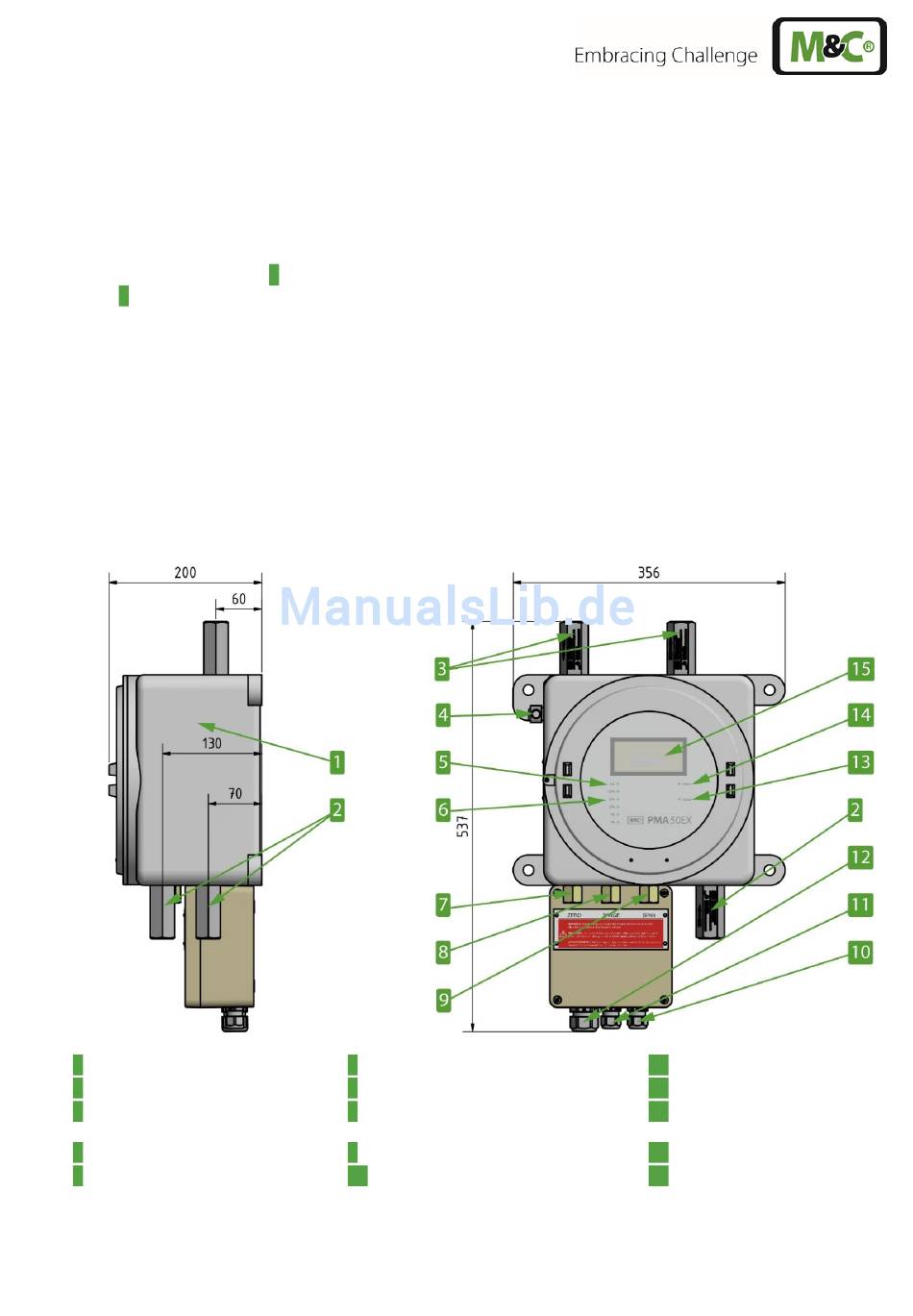

Abbildung 1 zeigt den Sauerstoffanalysator PMA50 EX in Front- und Seitenansicht.
1 Gehäuse
2 Messeingang-, Messausgang
3 Atmungs- und Entwässe-
rungseinrichtungen Typ MC95A
4 Potenzialausgleichsklemme
5 Messbereich: intern, extern-
LED
Abbildung 1 PMA50 EX Sauerstoffanalysator
www.mc-techgroup.com
1 mit Atmungs- und Entwässerungseinrichtungen im Messgasein- und aus-
6 Messbereichs-LED
7 Nullpunkt-Justierung
8 Messbereichswahlschalter
9 Messbereichsendwert-Justierung
10 Kabelverschraubung M20
PMA50 EX | 1.01.00
.
2
11 Kabelverschraubung M20
12 Kabelverschraubung M25
13 Heizkontroll-LED
14 Status-LED Sammelstatus
15 Messwertanzeige
