13

GASFLUSSSCHEMA

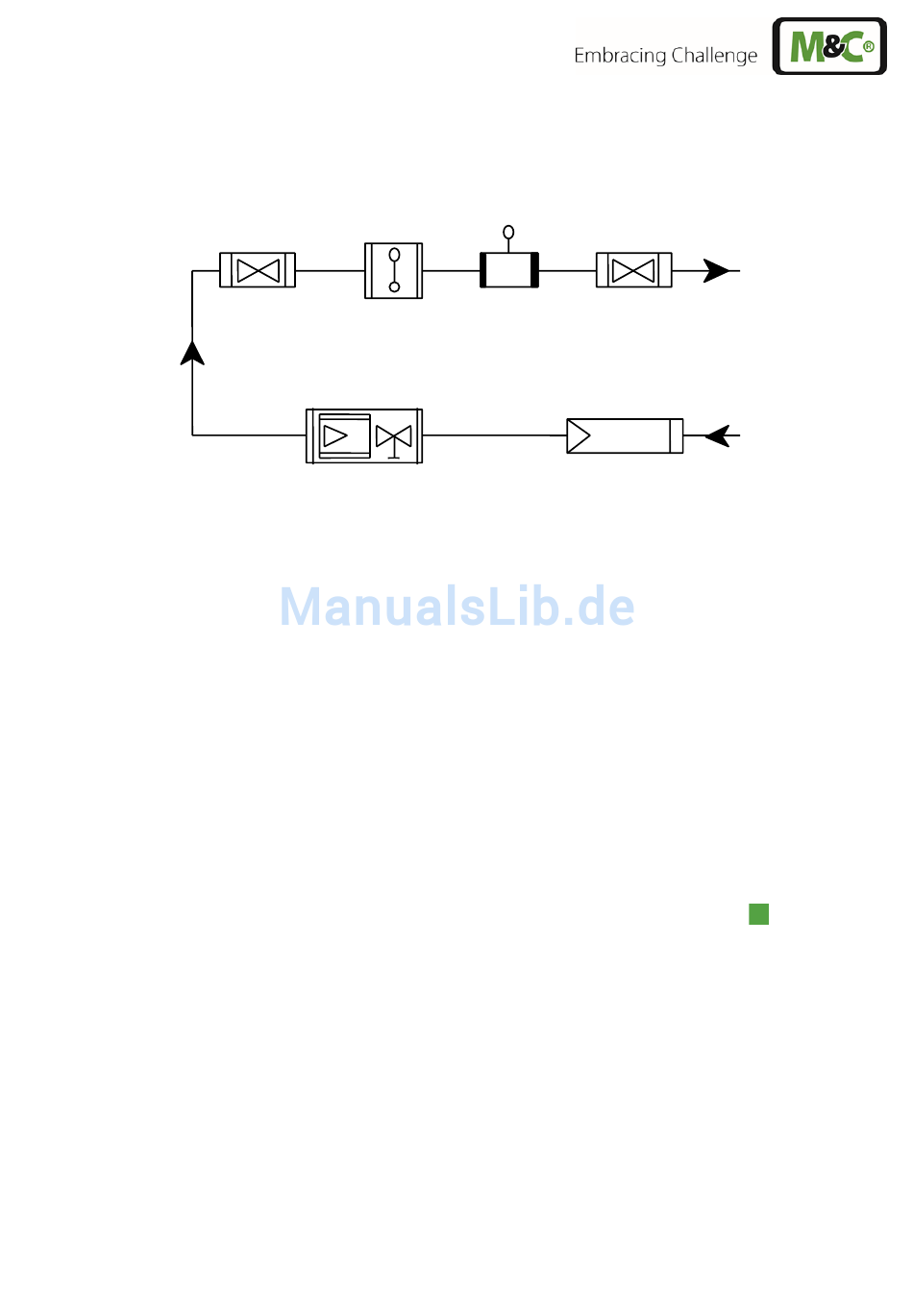

Abbildung 3 zeigt das Gasflussschema des Sauerstoffanalysators PMA50 EX.
3
1 : Externes Feinstfilter
2 : Externer Durchflussmesser
3 : Atmungs- und Entwässerungseinrichtung
Abbildung 3 Gasflussschema
Die Messzelle 4 ist unbedingt vor Staubpartikeln zu schützen. Aus diesem Grund sollte das extern
vorgeschaltete Gasaufbereitungssystem mit einem Feinstfilter 1 von mindestens 2 Micron Filterfeinheit
(z.B. Typ FP-2T) ausgerüstet sein.
Der maximale Gasvolumenstrom von 60 Nl/h wird über einen extern montierten Durchflussmesser 2
mit Nadelventil eingestellt.
Das Messgas gelangt über die Atmungs- und Entwässerungseinrichtung 3 in die Messzelle 4.
Ein Strömungssensor 5 im Ausgang der Messzelle kontrolliert nach dem Prinzip der Wärmeleitfähig-
keitsmessung den Gasfluss durch die Zelle. Ein Unterschreiten des minimalen Gasflusses wird auto-
matisch alarmiert und steht als Statusmeldung an dem Sammelstatusausgang zur Verfügung. Die
Signalisierung eines Statuszustandes erfolgt außerdem durch Farbwechsel der LED
der Frontplatte des Analysators (rot / grün).
www.mc-techgroup.com
4
5
2
PMA50 EX | 1.01.00
6
1
4 : Messzelle
5 : Strömungssensor
6 : Atmungs- und Entwässerungseinrichtung
14 (s. Abb.1), auf
