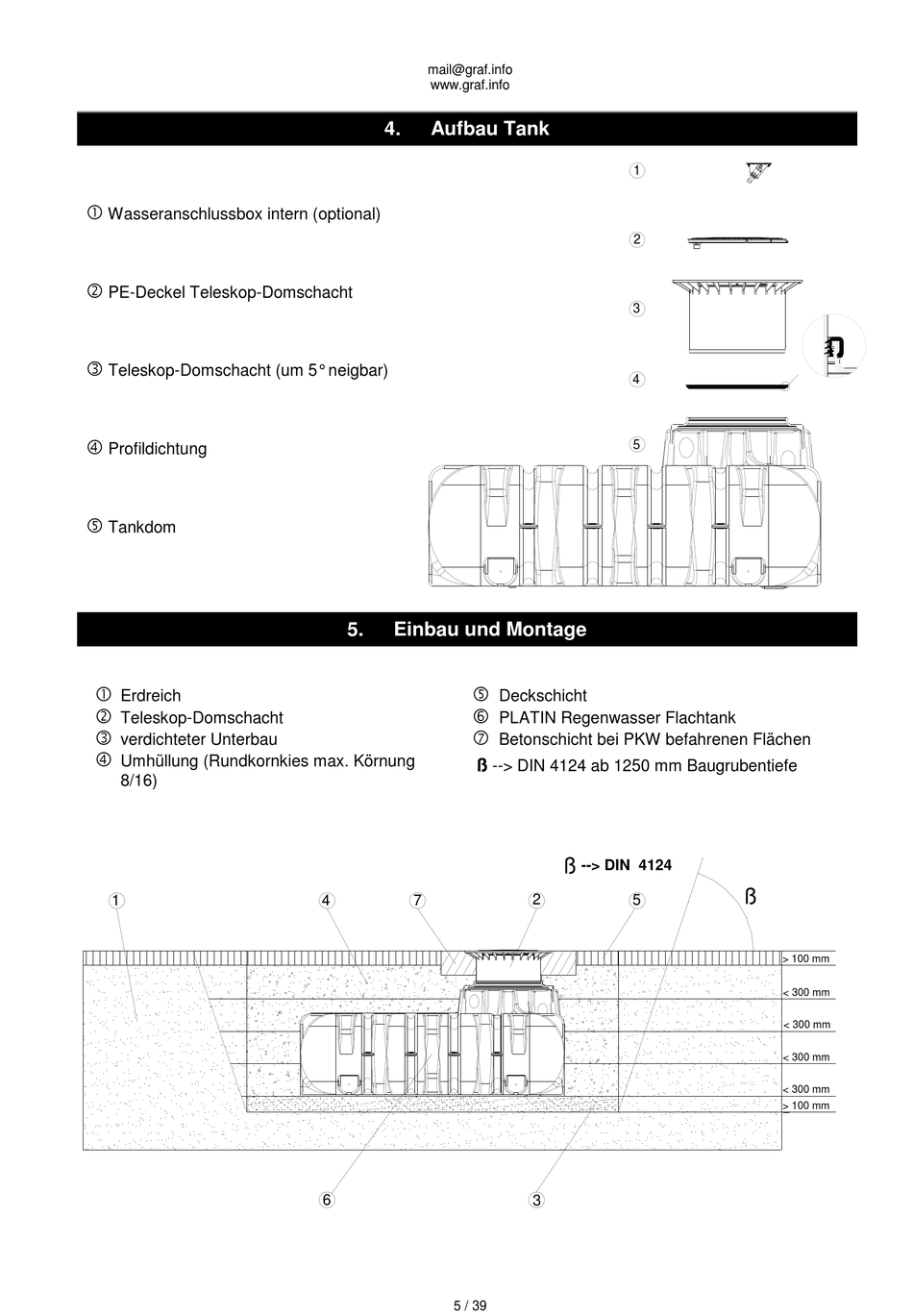

Aufbau Tank; Einbau Und Montage - Graf PLATIN Montageanleitung


Wasseranschlussbox intern (optional)

PE-Deckel Teleskop-Domschacht

Teleskop-Domschacht (um 5° neigbar)

Profildichtung

Tankdom

Erdreich

Teleskop-Domschacht

verdichteter Unterbau

Umhüllung (Rundkornkies max. Körnung
8/16)
1
mail@graf.info
www.graf.info
4.

Aufbau Tank

5.

Einbau und Montage




ß
--> DIN 4124 ab 1250 mm Baugrubentiefe
4 7
6
5 / 39
1
2
3
4
5
Deckschicht
PLATIN Regenwasser Flachtank
Betonschicht bei PKW befahrenen Flächen
ß
--> DIN 4124
2 5
3
ß
> 100 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
> 100 mm
