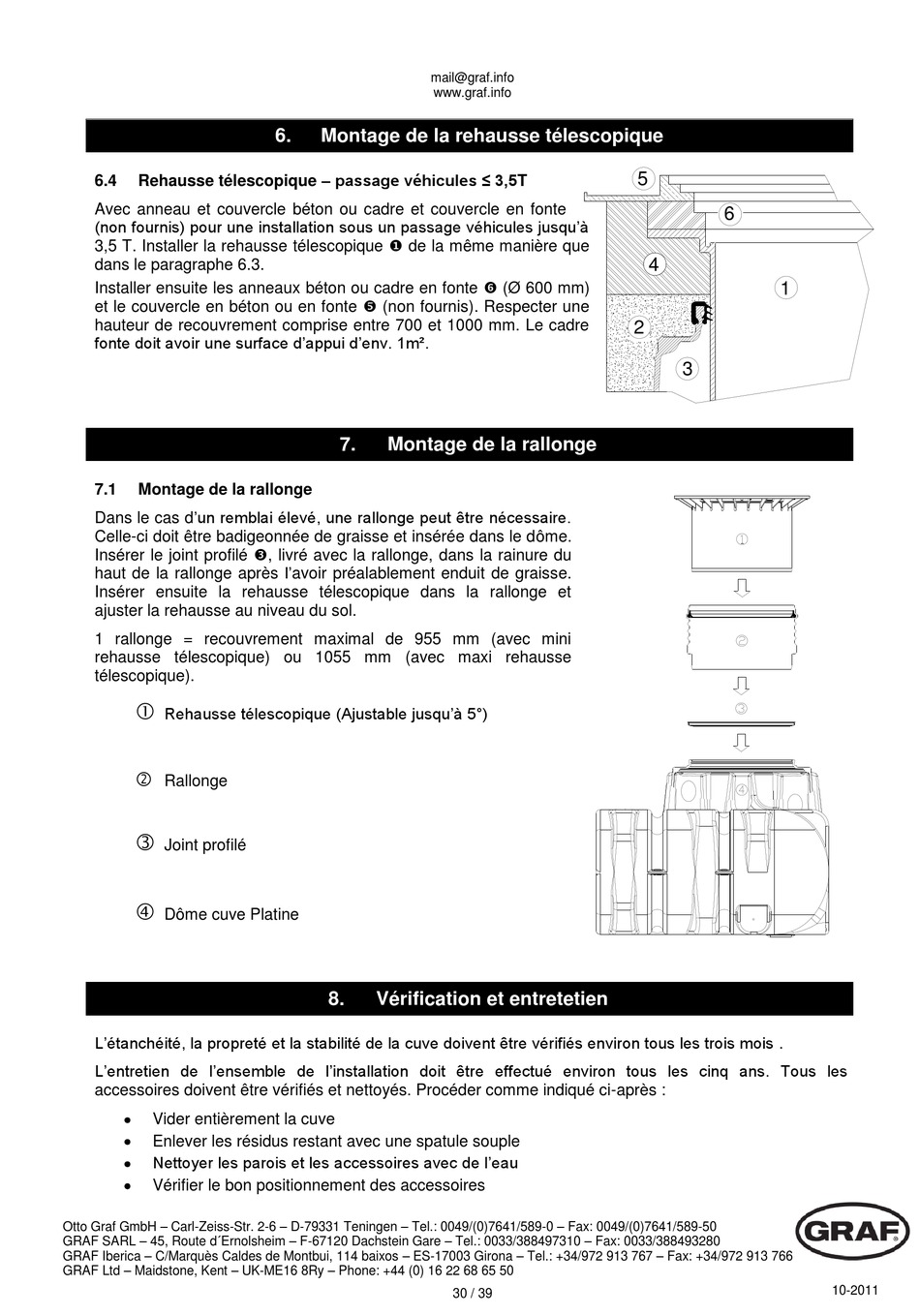

Rehausse télescopique – passage véhicules ≤ 3,5T
6.4
Avec anneau et couvercle béton ou cadre et couvercle en fonte
(non fournis) pour une installation sous un passage véhicules jusqu'à
3,5 T. Installer la rehausse télescopique  de la même manière que
dans le paragraphe 6.3.
Installer ensuite les anneaux béton ou cadre en fonte  (Ø 600 mm)
et le couvercle en béton ou en fonte  (non fournis). Respecter une
hauteur de recouvrement comprise entre 700 et 1000 mm. Le cadre
fonte doit avoir une surface d'appui d'env. 1m².
7.1

Montage de la rallonge

Dans le cas d'un remblai élevé, une rallonge peut être nécessaire.
Celle-ci doit être badigeonnée de graisse et insérée dans le dôme.
Insérer le joint profilé , livré avec la rallonge, dans la rainure du
haut de la rallonge après l'avoir préalablement enduit de graisse.
Insérer ensuite la rehausse télescopique dans la rallonge et
ajuster la rehausse au niveau du sol.
1 rallonge = recouvrement maximal de 955 mm (avec mini
rehausse télescopique) ou 1055 mm (avec maxi rehausse
télescopique).

Rehausse télescopique (Ajustable jusqu'à 5°)

Rallonge

Joint profilé

Dôme cuve Platine
L'étanchéité, la propreté et la stabilité de la cuve doivent être vérifiés environ tous les trois mois .
L'entretien de l'ensemble de l'installation doit être effectué environ tous les cinq ans. Tous les
accessoires doivent être vérifiés et nettoyés. Procéder comme indiqué ci-après :
Vider entièrement la cuve
Enlever les résidus restant avec une spatule souple
Nettoyer les parois et les accessoires avec de l'eau
Vérifier le bon positionnement des accessoires
