Einbaubedingungen - Graf PLATIN Montageanleitung

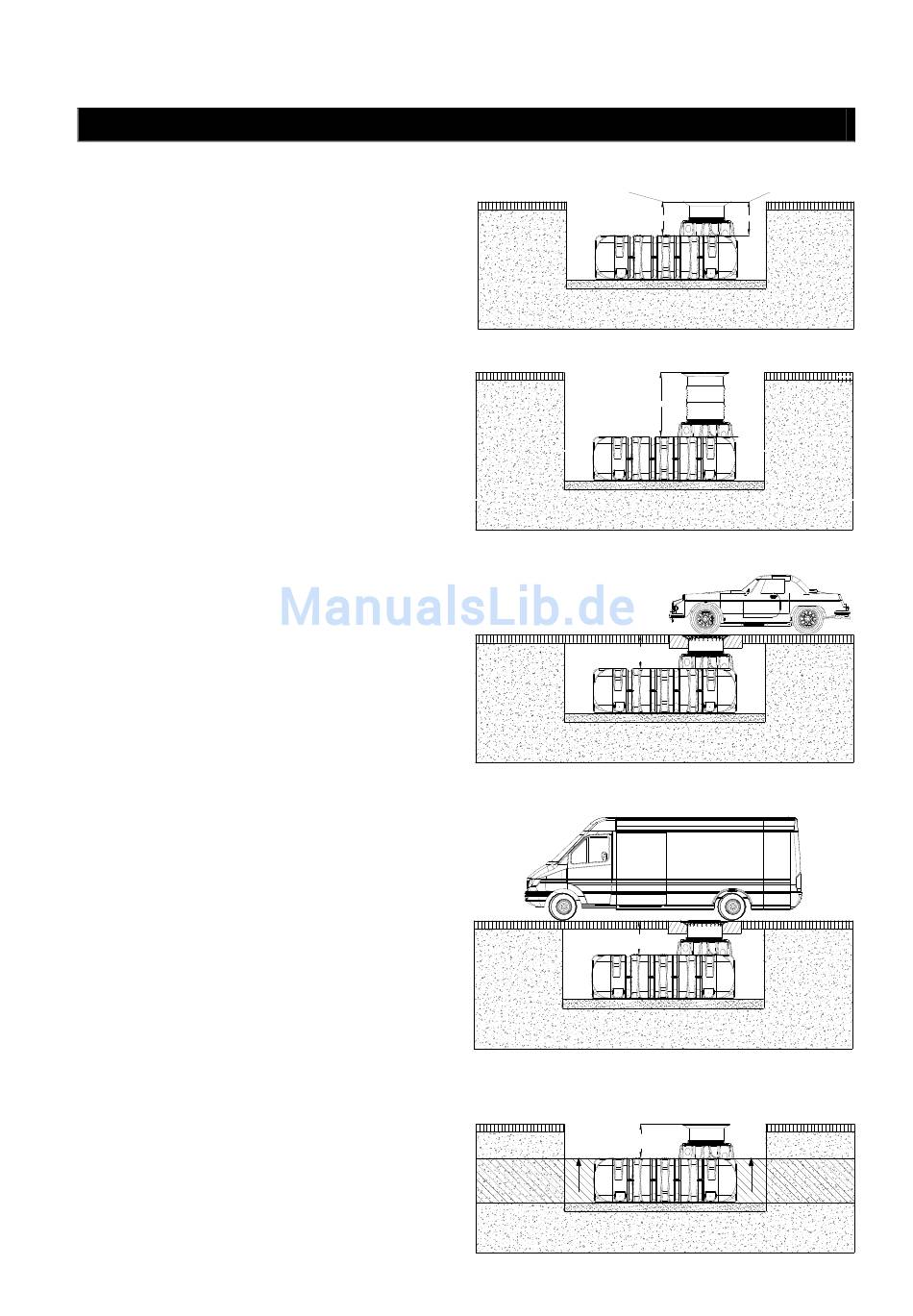

Überdeckungshöhen mit Teleskop Domschacht
im Grünbereich.
Überdeckungshöhen mit Zwischenstück
Teleskop Domschacht maximal.
(nur im Grünbereich -
befahrenen Flächen)
Überdeckungshöhen mit Teleskop Domschacht
Guss (Klasse B) im PKW-befahrenen Bereich.
(ohne Grund- und Schichtenwasser)
Überdeckungshöhen mit Teleskop Domschacht
Guss oder Begu (mit Abdeckung Klasse B bzw.
D - bauseits zu stellen). Maximale Belastung des
PKW-befahrenen Bereiches 3,5 Tonnen.
(ohne Grund- und Schichtenwasser)
Überdeckungshöhen bei Installation in Grund-
wasser – die schraffierte Fläche gibt die
zulässige Eintauchtiefe des Behälters an.
(nicht unter PKW-befahrenen Flächen)
mail@graf.info
www.graf.info
2.

Einbaubedingungen

und
nicht unter PKW-
3 / 39
Teleskop-Domschacht
Mini
455-655 455-755
max. 1200
>700 <1000
>800 <1000
max. 3,5 to
>800 <1000
>700 <1000
>700 <1200
>800 <1200
Max.
Teleskop-Domschacht
Maxi / Guss
Max.
