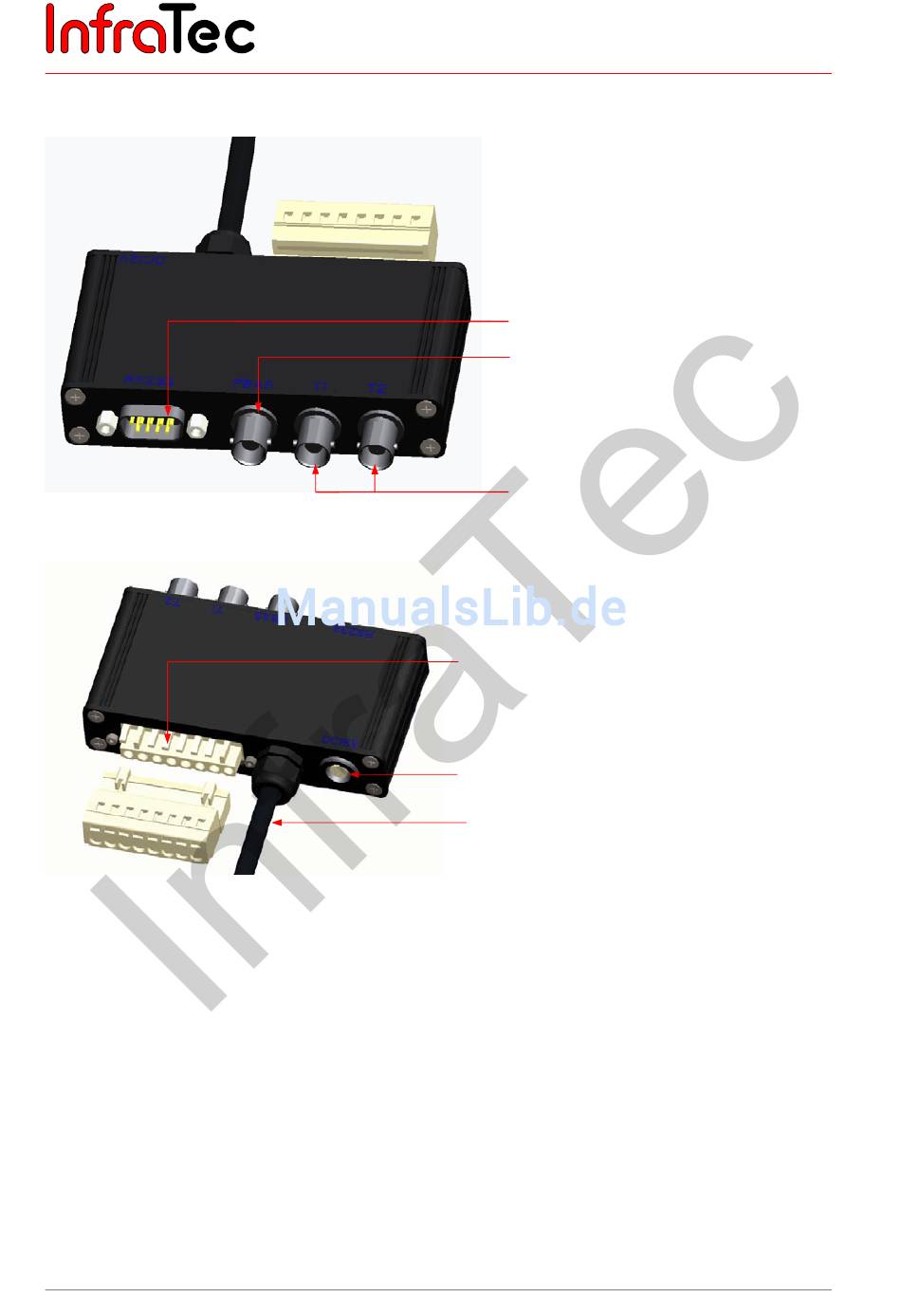

Anschluss Breakout-Box
Abb. 14
Breakout-Box (RS232, BNC: FBAS, Trigger)
Abb. 15
Breakout-Box Rückseite
7.6
Triggerkanäle VarioCAM
7.6.1
Triggerfunktion
Die Triggerung hat Auswirkung auf die 16 Bit IRB-Datenübertragung über Ethernet. Das Triggersignal
(5 V) wird über die mit T1 und T2 gekennzeichneten BNC-Buchsen der Breakout-Box eingespeist und
von dort über das
Anschlusskabel mit 14-poligem LEMO-Stecker zur VarioCAM
Buchse) weitergeleitet. Zum Anschluss der Triggersignalquellen an der Breakout-Box können
handelsübliche BNC-Kabel verwendet werden.
■
T1
Der Triggerkanal 1 wird von der Software IRBIS
■
T2
Der Triggerkanal 2 ist für SDK und weitere spezifische Applikationen reserviert.
20
Serielle Schnittstelle (RS232)
BNC-Videoanschluss (PAL/NTSC-FBAS)
Trigger T1, T2 (konfigurierbar)
Klemmleiste (Analog Out)
LEMO-Buchse, 14-polig für Verbindung
mit Netzteil
Kabel zur VarioCAM
14-poligem LEMO-Stecker)
®
HD head
®
3 genutzt.
© InfraTec GmbH 2016
Benutzerhandbuch VarioCAM® HD head
7. Inbetriebnahme
®
HD head (mit
®
HD head (rechte
