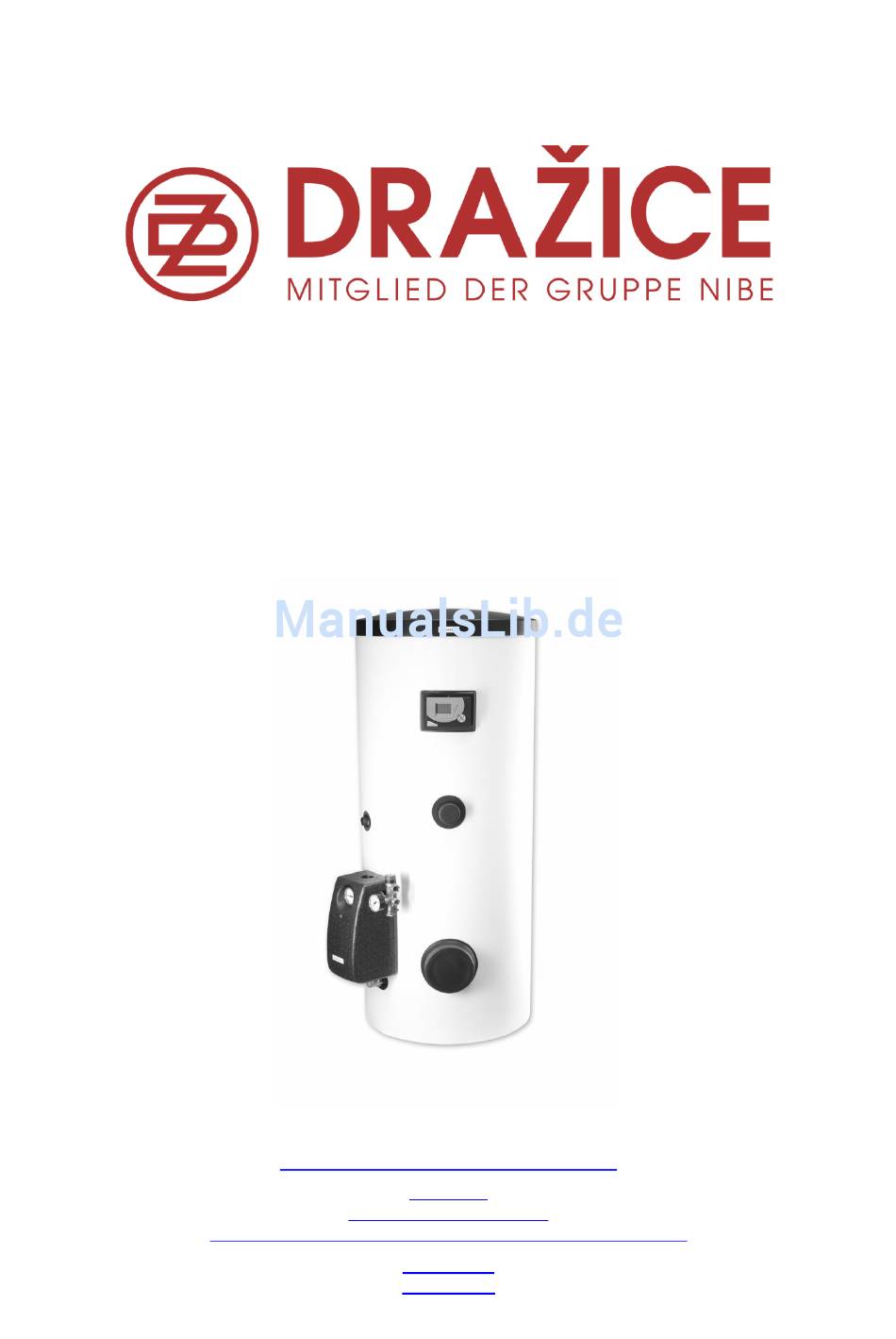

- Seite 1 Betriebs- und Montagevorschriften Warmwasserbereiter für SOLAR-Systeme OKC 300 NTR/SOLAR SET OKC 300 NTRR/SOLAR SET Družstevní závody Dražice – strojírna s.r.o. Dražice 69 294 71 Benátky nad Jizerou Tel.: +420 326 370 963, +420 326 370 961, fax:+420 326 370 963 www.dzd.cz...
- Seite 2 Vor der Installation des Boilers aufmerksam diese Anleitung durchlesen! Informationsblatt gemäß Verordnung 442/2004 Slg. und Anhang Nr. 7 Boilertyp Klasse der Wärme- Nenn- Zeit zur Stromver- Energie- verluste volumen (l) Erhitzung brauch zur ausbeute kWh/24h/ l des Inhalts Erhitzung des (Std.) Volumens von 15°C auf 65°C...
-
Seite 3: Produzierte Grundvarianten

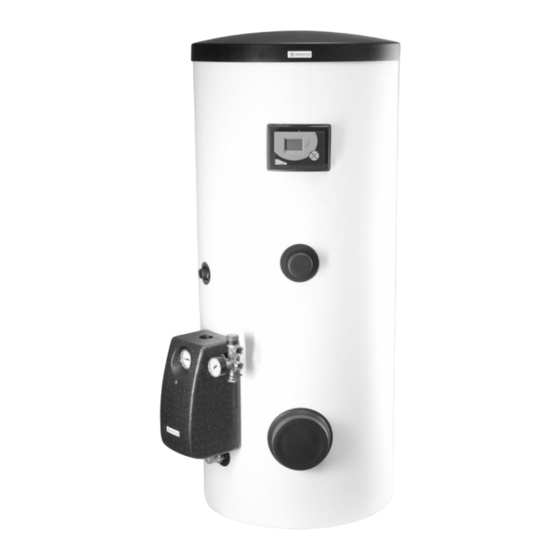

Öffnung 6/4“ zum Einschrauben eines Zusatzheizkörpers der Reihe TJ 6/4“ ausgestattet. Der Warmwasserspeicher wird auf dem Boden aufgestellt. Die Warmwasserspeicher OKC 300 NTR/SOLAR SET und OKC 300 NTRR/SOLAR SET sind mittelbar beheizte Wassererwärmer, die zur Warmbrauchwasserzubereitung mithilfe eines Solarsystems bestimmt sind. - Seite 4 4. TECHNISCHE BESCHREIBUNG Der Wassererwärmer SOLAR SET hat bereits vom Werk her die Pumpengruppe REGUSOL 130 sowie die Einkreisregelung ESR 21 installiert. Die Pumpengruppe REGUSOL 130 ist mit der Kreislaufpumpe WILO und einem Durchflussmesser mit einem Durchfluss von 2-15 l/min bestückt, ferner umfasst sie eine Schwerkraftbremse, einen Sicherheitsteil (ein untrennbarer Bestandteil dieser Einheit, der auch zum etwaigen Füllen des gesamten System mit der Füllung dient) und Thermometer, der auch als Absperrventil dient.
-
Seite 5: Technische Daten Und Maße
5. TECHNISCHE DATEN UND MAßE OKC 300 NTR/SOLAR SET OKC 300 NTRR/SOLAR SET Volumen 1600 1600 Höhe des Boilers Durchmesser des Boilers Höchstgewicht des Boilers ohne Wasser Max. Betriebsüberdruck im Behälter Max. Betriebsüberdruck im Wärmetauscher °C Höchsttemperatur des Heizwassers °C Höchsttemperatur des Warmwassers... -
Seite 6: Anschlussbeispiele Der Warmwasserspeicher
Solarkollektoren nicht ausreichend wirksam sind (z.B. in der Nacht oder in den Wintermonaten), anschließen Für den Typ OKC 300 NTR/SOLAR SET ist es nicht möglich, die Nachwärmung mit Gaskessel zu nutzen, weil dieser Wassererwärmer lediglich den unteren Wärmetauscher hat, und die Nachwärmung kann man mit Hilfe eines elektrischen Heizkörpers durchführen. - Seite 7 Der Warmwasserspeicher wird auf dem Boden neben der Heizquelle oder in deren Nähe aufgestellt. Der Heizkreis wird an den gekennzeichneten Ein- und Austritten des Erwärmer-Wärmetauschers angeschlossen, an der höchsten Stelle wird ein für Solarsysteme geeignetes Entlüftungsventil montiert. Wir empfehlen, den Heizkreis vor der Montage durchzuspülen.
-
Seite 8: Elektroinstallation
ELEKTROINSTALLATION HINWEIS Der Wassererwärmer ist mit einem flexiblem Zuleitungskabel, das direkt an die Klemmleiste des Reglers angeschlossen ist, angeschlossen. Der Monteur oder Benutzer braucht nur die Kabelstecker in die Steckdose einzustecken. Das erneute Herausziehen hat keinen Einfluss auf den Regler. Das Gerät darf nicht ans Stromnetz angeschlossen werden, bevor der Solarkreis nicht gefüllt ist. -
Seite 9: Vorgehensweise Beim Einlassen Des Wassers
Um den korrekten Betrieb des Sicherheitsventils zu gewähren, muss am Zuleitungsrohr ein Rückschlagventil installiert werden, das verhindert, dass sich der Wassererwärmer von selbst entleert und das Warmwasser zurück in die Wasserleitung eindringt. Bei der Montage der Sicherheitsvorrichtung ist gemäß der Norm ČSN 06 0830 vorzugehen. 11. - Seite 10 ERSATZTEILE -Behälter des Wassererwärmers (einschließlich Wärmeisolierung und Ummantelung) -Flanschdeckel -Dichtung des Flanschdeckels -Magnesiumanode -Kontrollleuchte mit Leitern - Schraubensatz M12 - Isolierungsabdeckung für Flansch - Stück Nachstellfüße mit Gewinde M12 Bei Ersatzteilbestellungen immer den Teilenamen, den Typ und die Typennummer vom Typenschild des Wassererhitzers anführen.
- Seite 11 Technische Daten Mini-Potentiostat CORREX Potentiostat mit Stecker für Kathoden-Antikorrosionsschutz von emaillierten elektrischen Warmwasserspeichern (Unterbrechnungspotentiostat mit Funktion gesteuerter Regelung des Schutzstrompotentials) mit integrierter Funktions- signalisierung mit zwei LED-Kontrollleuchten rot/grün. 230 V 10 % Spannung: Netzversorgung Frequenz: 50/60 Hz Leistungsaufnahme: <...
